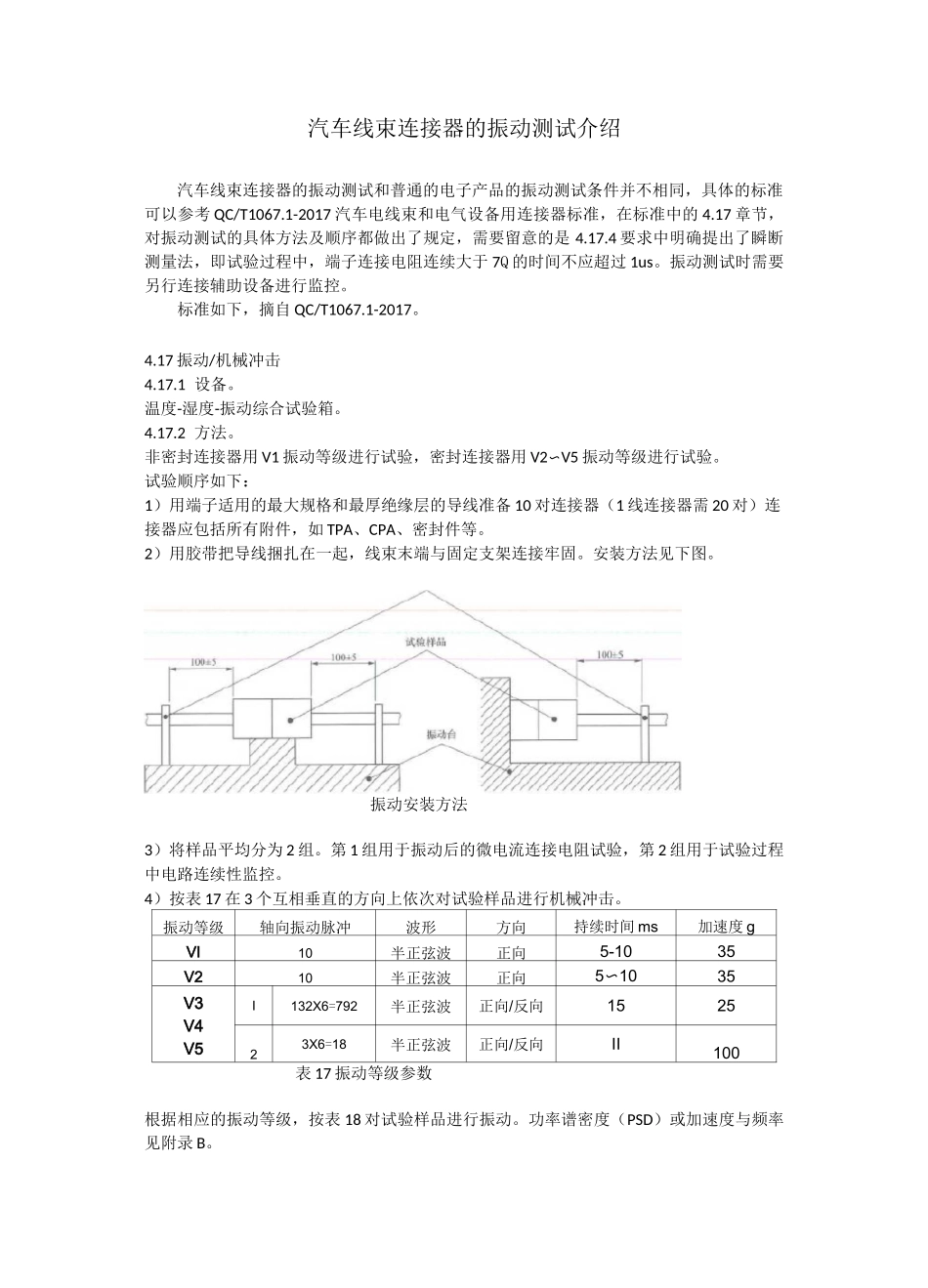

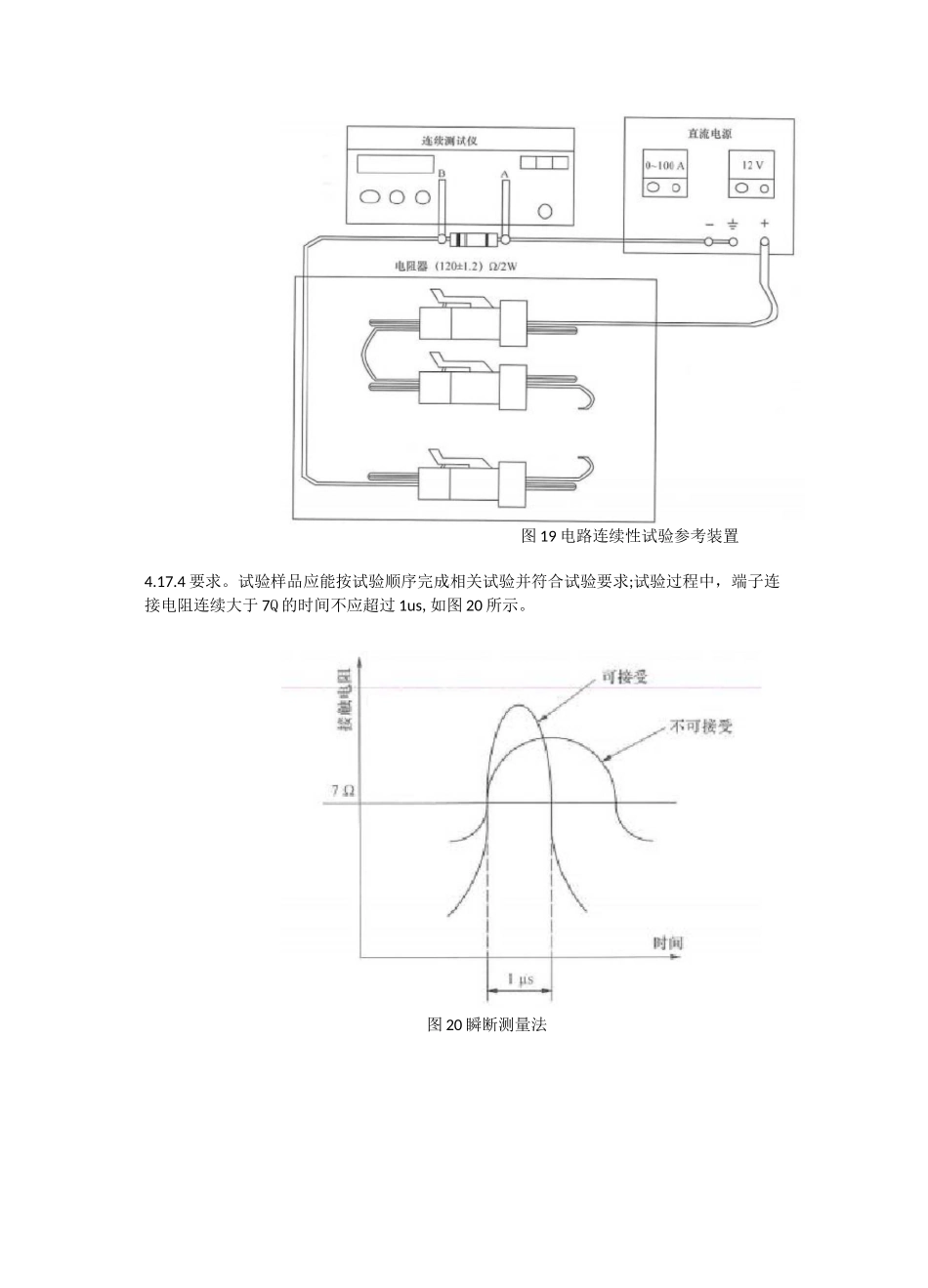

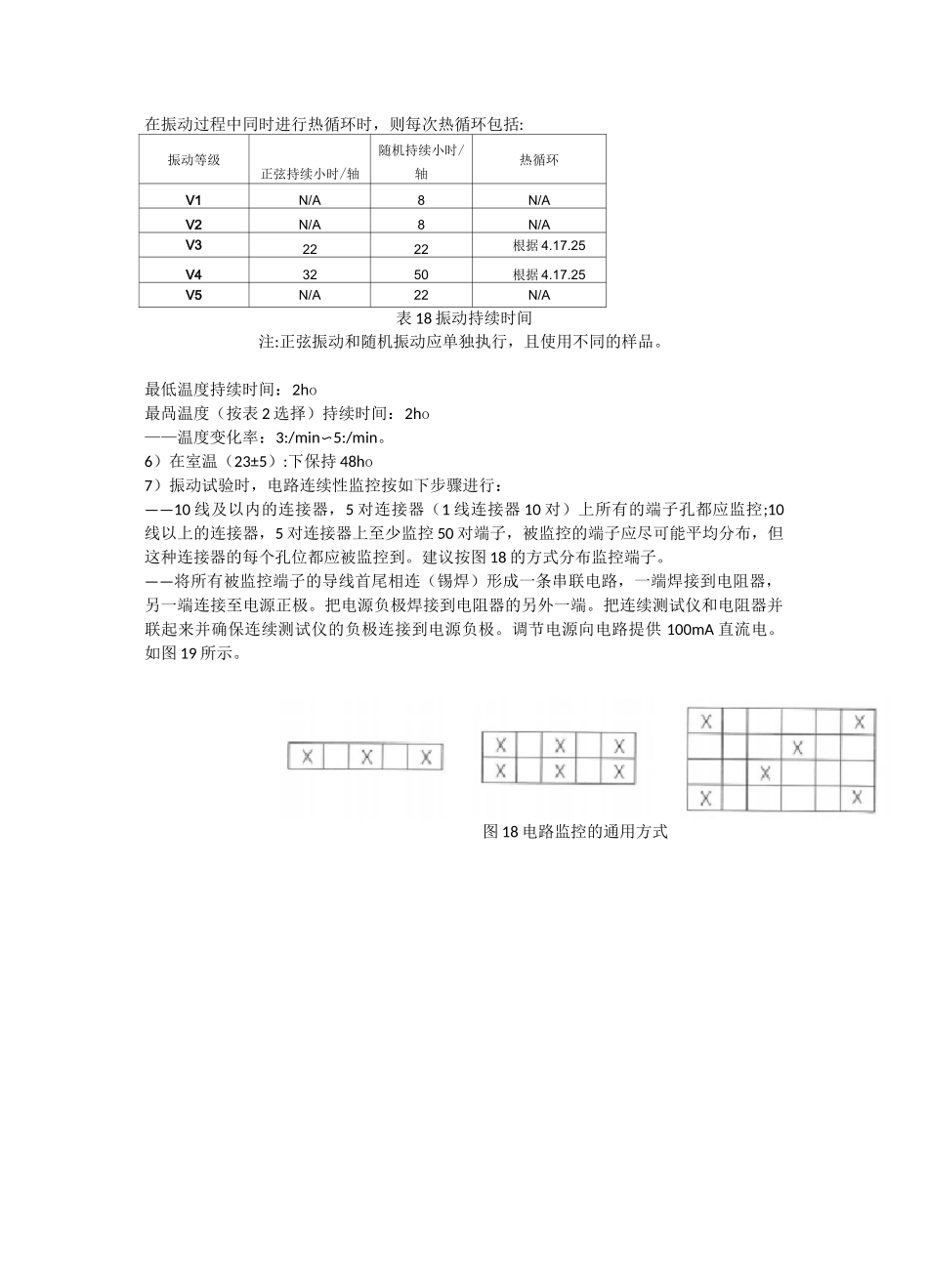

汽车线束连接器的振动测试介绍汽车线束连接器的振动测试和普通的电子产品的振动测试条件并不相同，具体的标准可以参考QC/T1067.1-2017汽车电线束和电气设备用连接器标准，在标准中的4.17章节，对振动测试的具体方法及顺序都做出了规定，需要留意的是4.17.4要求中明确提出了瞬断测量法，即试验过程中，端子连接电阻连续大于7Q的时间不应超过1us。振动测试时需要另行连接辅助设备进行监控。标准如下，摘自QC/T1067.1-2017。4.17振动/机械冲击4.17.1设备。温度-湿度-振动综合试验箱。4.17.2方法。非密封连接器用V1振动等级进行试验，密封连接器用V2〜V5振动等级进行试验。试验顺序如下：1）用端子适用的最大规格和最厚绝缘层的导线准备10对连接器（1线连接器需20对）连接器应包括所有附件，如TPA、CPA、密封件等。2）用胶带把导线捆扎在一起，线束末端与固定支架连接牢固。安装方法见下图。振动安装方法3）将样品平均分为2组。第1组用于振动后的微电流连接电阻试验，第2组用于试验过程中电路连续性监控。4）按表17在3个互相垂直的方向上依次对试验样品进行机械冲击。振动等级轴向振动脉冲波形方向持续时间ms加速度gVI10半正弦波正向5-1035V210半正弦波正向5〜1035V3V4V5I132X6=792半正弦波正向/反向152523X6=18半正弦波正向/反向II100表17振动等级参数根据相应的振动等级，按表18对试验样品进行振动。功率谱密度（PSD）或加速度与频率见附录B。在振动过程中同时进行热循环时，则每次热循环包括:振动等级正弦持续小时/轴随机持续小时/轴热循环V1N/A8N/AV2N/A8N/AV32222根据4.17.25V43250根据4.17.25V5N/A22N/A表18振动持续时间注:正弦振动和随机振动应单独执行，且使用不同的样品。最低温度持续时间：2ho最咼温度（按表2选择）持续时间：2ho——温度变化率：3:/min〜5:/min。6）在室温（23±5）:下保持48ho7）振动试验时，电路连续性监控按如下步骤进行：——10线及以内的连接器，5对连接器（1线连接器10对）上所有的端子孔都应监控;10线以上的连接器，5对连接器上至少监控50对端子，被监控的端子应尽可能平均分布，但这种连接器的每个孔位都应被监控到。建议按图18的方式分布监控端子。——将所有被监控端子的导线首尾相连（锡焊）形成一条串联电路，一端焊接到电阻器，另一端连接至电源正极。把电源负极焊接到电阻器的另外一端。把连续测试仪和电阻器并联起来并确保连续测试仪的负极连接到电源负极。调节电源向电路提供100mA直流电。如图19所示。图18电路监控的通用方式图19电路连续性试验参考装置4.17.4要求。试验样品应能按试验顺序完成相关试验并符合试验要求;试验过程中，端子连接电阻连续大于7Q的时间不应超过1us,如图20所示。图20瞬断测量法f规范性附录】功率谱密攫IFED〕或加速度与频宰本阴录给皆了-V5振副等纵PSDLE眩掘甜対加遠度》冷頻率伯关乖，诽.见图EI〜囲卫.了撷字'1kfflB-1W陆机扼动P$I3与麻率驶乩1VIB&flLJfSlSftP5D与蛟垂顿卒血PSDHEPSD«m/s3尸门恤5,€1D.他23VHi1(1an5Wi100102tKift2()3Wth51图氐2训正弦振动加達度与璇率麦B.5W正弦撮动加速度与频聿極率Hi•加進胆m/云麺率Hz拗速度m/s1100too241130D150tso270100200300441115DkJr10HE.7V5随机振动PED写紙率农VS随机PSD与頗率W^.-llKSIB£Y4SStJl振救PS；D与iff率表R.HY4射机凉动P£□号麺率HJU孤皆HH砾+*E'SDrsnHx(nL/t^P/lh]lx(in/ji1V/Hsinio5(Mi细2帕i2(1ion%SIMxPSDHi锻甲HsPSD[m/sB)a/Jlx200330[I.-i辆2OUIOCHI33000.5£HUIt3
