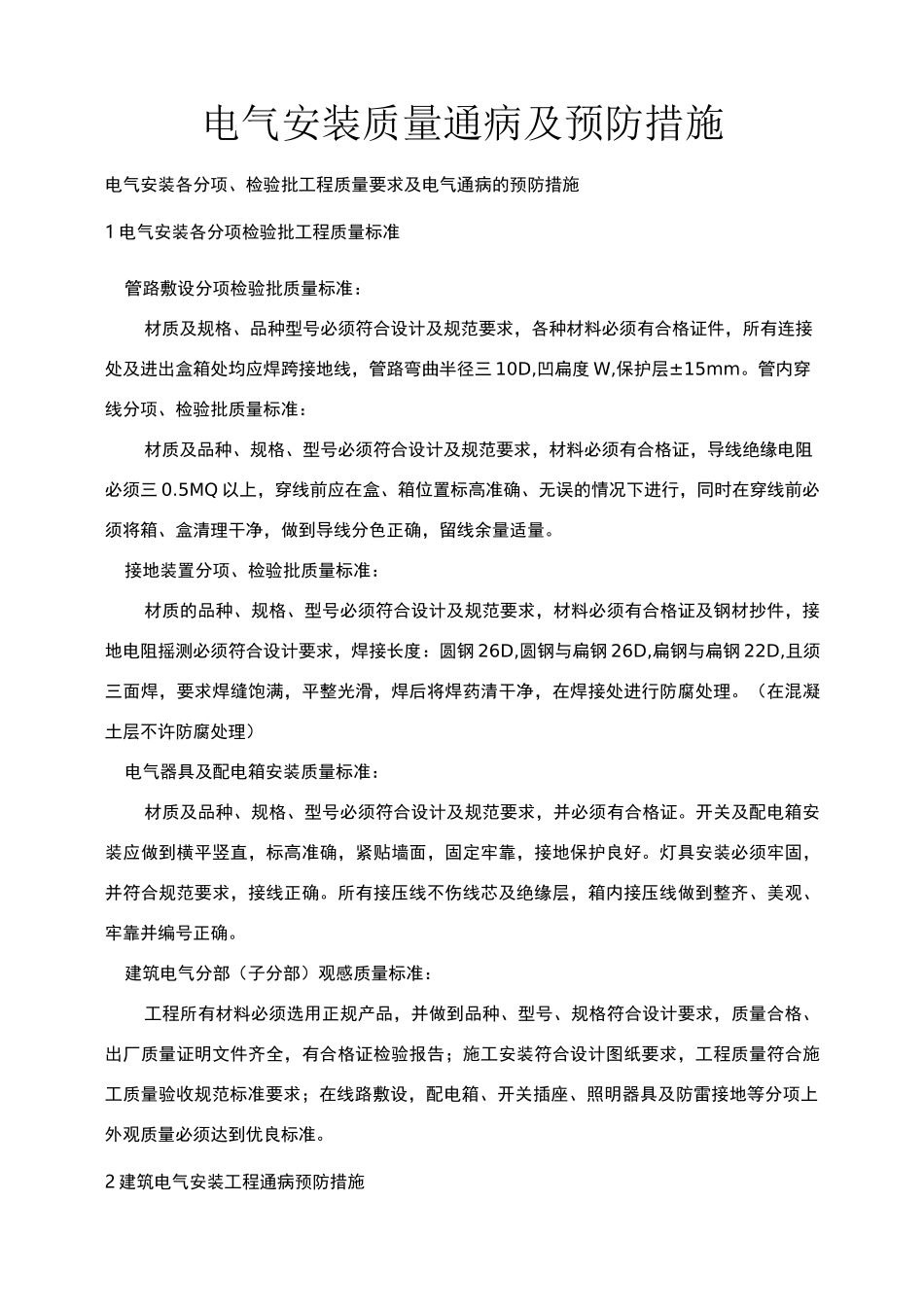

电气安装质量通病及预防措施电气安装各分项、检验批工程质量要求及电气通病的预防措施1电气安装各分项检验批工程质量标准管路敷设分项检验批质量标准：材质及规格、品种型号必须符合设计及规范要求，各种材料必须有合格证件，所有连接处及进出盒箱处均应焊跨接地线，管路弯曲半径三10D,凹扁度W,保护层±15mm。管内穿线分项、检验批质量标准：材质及品种、规格、型号必须符合设计及规范要求，材料必须有合格证，导线绝缘电阻必须三0.5MQ以上，穿线前应在盒、箱位置标高准确、无误的情况下进行，同时在穿线前必须将箱、盒清理干净，做到导线分色正确，留线余量适量。接地装置分项、检验批质量标准：材质的品种、规格、型号必须符合设计及规范要求，材料必须有合格证及钢材抄件，接地电阻摇测必须符合设计要求，焊接长度：圆钢26D,圆钢与扁钢26D,扁钢与扁钢22D,且须三面焊，要求焊缝饱满，平整光滑，焊后将焊药清干净，在焊接处进行防腐处理。（在混凝土层不许防腐处理）电气器具及配电箱安装质量标准：材质及品种、规格、型号必须符合设计及规范要求，并必须有合格证。开关及配电箱安装应做到横平竖直，标高准确，紧贴墙面，固定牢靠，接地保护良好。灯具安装必须牢固，并符合规范要求，接线正确。所有接压线不伤线芯及绝缘层，箱内接压线做到整齐、美观、牢靠并编号正确。建筑电气分部（子分部）观感质量标准：工程所有材料必须选用正规产品，并做到品种、型号、规格符合设计要求，质量合格、出厂质量证明文件齐全，有合格证检验报告；施工安装符合设计图纸要求，工程质量符合施工质量验收规范标准要求；在线路敷设，配电箱、开关插座、照明器具及防雷接地等分项上外观质量必须达到优良标准。2建筑电气安装工程通病预防措施管路敷设通病：管路不齐，管口进人箱盒不一致，钢管管口出现毛刺，弯曲半径不够，有扁凹、开裂和严重锈蚀现象，该进行防腐处理的未做，墙面地面敷设管路出现裂缝。原因分析：锯管管口不齐，是因为操作时，钢锯不垂直和不正所导致。管口入箱盒长短不一致，是由于箱盒外边未用锁，箱盒内又没有设挡板而造成。管口有毛刺是由于锯管后未用锉刀打光口，弯曲半径太小是因为煨管肘出弯太急，弯管器的槽过宽也会出现管径弯扁，表面凹裂现象，出现裂缝是因为管路的保护层太薄引起，在受力的情况下出现裂缝。预防措施：锯管时，人必须站稳，手腕不颤动，出现马蹄口时，可用板锉锉平，然后再用圆锉将管口锉成喇叭口。管口入箱盒时可在外部加锁母，吊顶配管时必须在箱（盒）内外用锁母锁定配电箱入管较多时，可在箱内设置一块平挡板，将入箱的管子顶住，待管路固定后，拆去此板确保管口入箱一致。管子煨弯时应用定型的弯管器，随着煨弯随着向后移动煨弯器，使煨出的弯平滑，敷设管路时，保护层一定要大于20mm以上，这样才能避免出现裂缝现象。金属管线保护地线和防腐通病：金属管线保护地线截面不够，焊接面太小，达不到标准，煨弯及焊接处刷防腐漆有遗漏。原因分析：金属管线敷设焊接地线时，对焊接地线的作用和重要性概念不清，对金属管线刷防锈漆的目的、部位不明确。预防措施：金属管线接头处，用①6以上的钢筋焊接，双面满焊，焊接长度要求达到跨接地线直径的6倍以上。金属管线刷防腐漆除了直接埋设在混凝土中可免刷外，其他部位均应进行防腐处理，另外防雷接地线的各焊接处，清除皮后，刷防锈漆，最后再刷银粉。箱盒安装质量通病：箱盒安装标高不一致，箱盒开孔不整齐，铁盒变形，箱盒抹灰缺阳角，现浇混凝土墙内箱盒移位，安装电器后，箱盒内脏物未清除。原因分析：稳箱盒时未参照土建装修预放的统一水平线控制标高，尤其是在现浇混凝土墙、柱内配管的模板放平线未找，铁箱盒用电气焊切割开孔，致使箱盒变形，孔径不规矩，木箱盒开孔用钢锯锯成长方口，甚至敲掉一块箱子帮，土建施工时模板变形或移动，而使箱盒移位，凹过墙面，土建施工抹底子灰时，盒子口没有抹整齐，安装电器时没有清除残存及箱盒的脏物和灰砂。预防措施：稳箱、盒找标高时，可以参照土建装修统一弹出的水平线（水平的＋装饰线），在混凝土、柱内稳箱盒时，除参照钢筋上的标高点外，还应与土建技...
