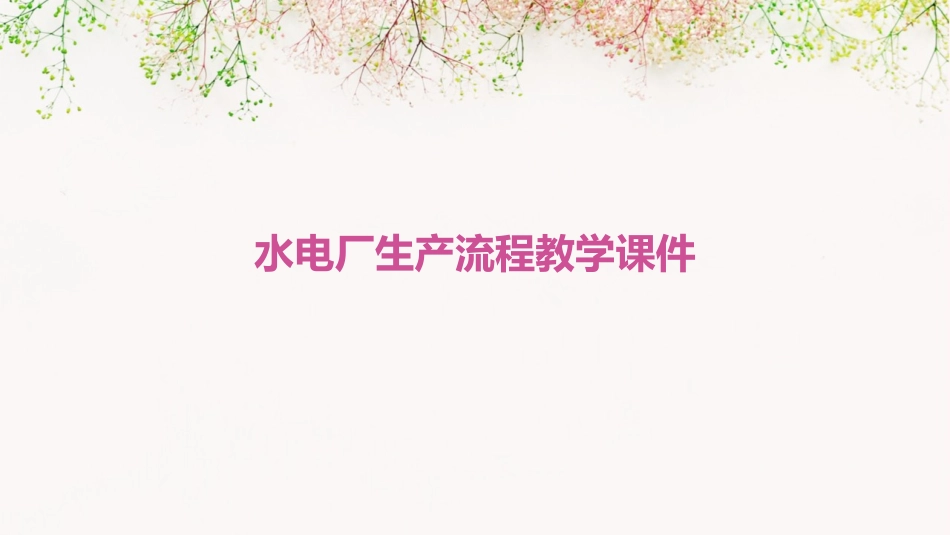

水电厂生产流程教学课件VIP专享VIP免费

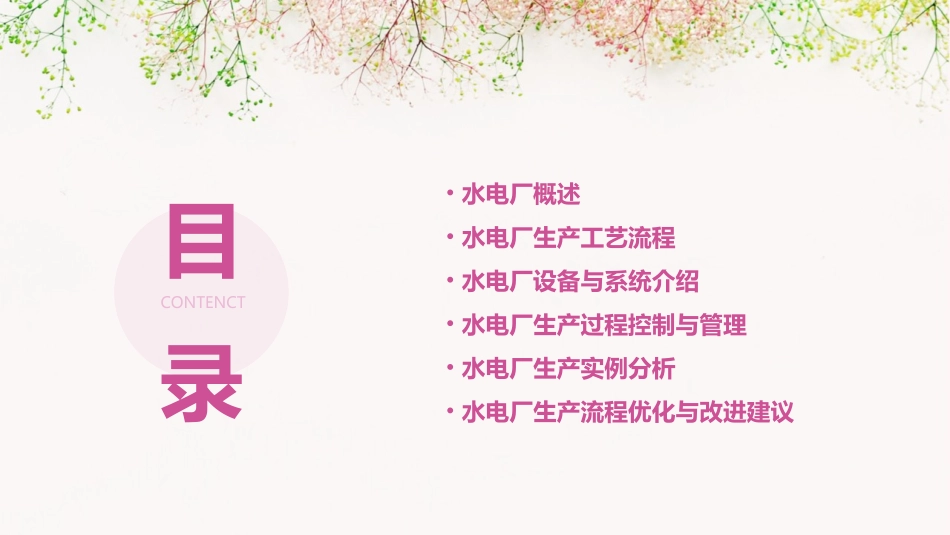

水电厂生产流程教学课件目录CONTENCT•水电厂概述•水电厂生产工艺流程•水电厂设备与系统介绍•水电厂生产过程控制与管理•水电厂生产实例分析•水电厂生产流程优化与改进建议01水电厂概述定义分类水电厂的定义与分类水电厂是指利用水能资源，通过水轮发电机组将水能转化为电能的工厂。按照水库调节性能，水电厂可分为径流式、日调节式、年调节式和多年调节式水电厂。水能资源可再生，环保清洁，发电成本低，调峰能力强。优点受地理条件限制，建设周期长，投资大，水库可能引发生态环境问题。缺点水电厂的优缺点提高单机容量和效率，降低发电成本。大容量、高参数水轮发电机组应用先进的信息技术、自动化技术和人工智能技术，实现水电厂的智能化、自动化运行。智能化、自动化运行加强生态环境保护，实现水电开发与生态环境协调发展。生态环境保护与可持续发展加强区域电网互联，参与电力市场交易，提高水电资源的优化配置和利用效率。区域联网与电力市场水电厂的发展趋势02水电厂生产工艺流程用于储存水源，保证水电站的稳定运行。包括进水口、闸门、引水渠道等组成部分。主要来自于自然河流、湖泊等地表水，需经过严格的水质检测和处理后才能引入水电站。水库与水源水源水库水轮机将水流能量转化为机械能，驱动发电机发电。常见的水轮机有冲击式水轮机和反击式水轮机两种。发电机将水轮机产生的机械能转化为电能，输出到电力系统中。发电机的类型和容量需根据水电站的实际情况进行选择。水轮机与发电机用于升高或降低发电机输出的电压，以满足电力系统的需求。水电站常采用升压变压器将发电机输出的低压电升高至高压电，再通过输电线路输送到远方。变压器将水电站发出的电能输送到远方的电力系统中。输电线路的类型和规格需根据输送距离、输送容量等因素进行选择。输电线路变压器与输电线路03水电厂设备与系统介绍水轮机类型水轮机结构水轮机工作原理根据水源、水头和流量等条件，选择不同类型的水轮机，如混流式、轴流式、斜流式等。水轮机主要由转轮、导叶、轴承、密封等部件组成，各部件之间需要精确配合以保证高效稳定运行。利用水流能量驱动转轮旋转，进而带动发电机发电。导叶的开度可以调节水流量和水头，从而控制水轮机的出力。水轮机系统80%80%100%发电机系统根据水轮机的类型和出力，选择适合的发电机，如同步发电机、异步发电机等。发电机主要由定子、转子、励磁系统等部件组成，各部件之间需要精确配合以保证高效稳定运行。水轮机带动发电机转子旋转，在定子中感应出电流，进而输出电能。励磁系统可以调节发电机的输出电压和电流。发电机类型发电机结构发电机工作原理01020304调速器系统励磁调节器系统冷却系统监控系统辅助设备系统采用空气冷却或水冷却等方式，对发电机进行冷却，防止发电机过热。根据发电机的输出电压和电流，自动调节励磁电流，保持发电机的稳定运行。根据电网负荷和水库水位等因素，自动调节水轮机的导叶开度，保持发电机出力的稳定。实时监测水电厂各设备的运行状态和参数，及时发现和处理异常情况，保证水电厂的安全稳定运行。04水电厂生产过程控制与管理自动化控制系统概述计算机监控系统顺序控制与保护系统生产过程自动化控制系统讲解计算机监控系统的硬件结构、软件功能及在水电厂中的应用。分析顺序控制与保护系统的原理、作用及在水电厂中的实际应用。介绍水电厂自动化控制系统的基本组成、功能及原理。故障诊断技术分析故障诊断技术的分类、原理及在水电厂设备故障诊断中的应用。智能监测与诊断系统介绍智能监测与诊断系统的基本功能、技术特点及其在水电厂的实际应用。状态监测技术探讨状态监测技术的原理、方法及在水电厂设备状态监测中的应用。生产过程监测与故障诊断技术阐述水电厂生产安全管理制度的内容、实施方法及重要性。生产安全管理制度安全生产防护措施环境保护措施探讨水电厂安全生产防护措施的分类、原理及应用，如防火、防爆、防触电等。分析水电厂环境保护措施的意义、原则及实施方法，如废水处理、噪声控制、生态保护等。030201生产安全与环境保护措施05水电厂生产实例分析水库与大坝引水系统水轮机与发电机变压器与输...
