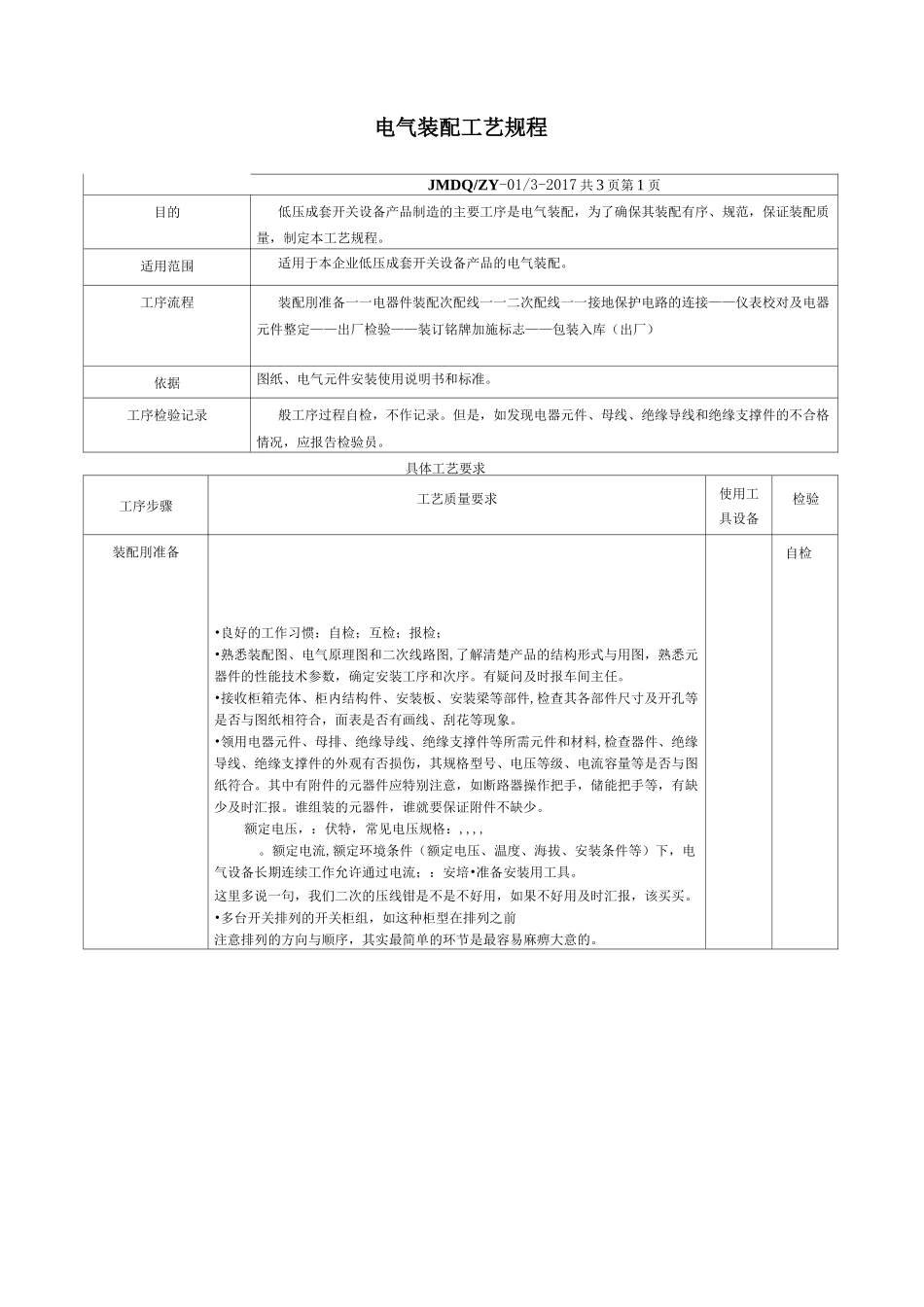

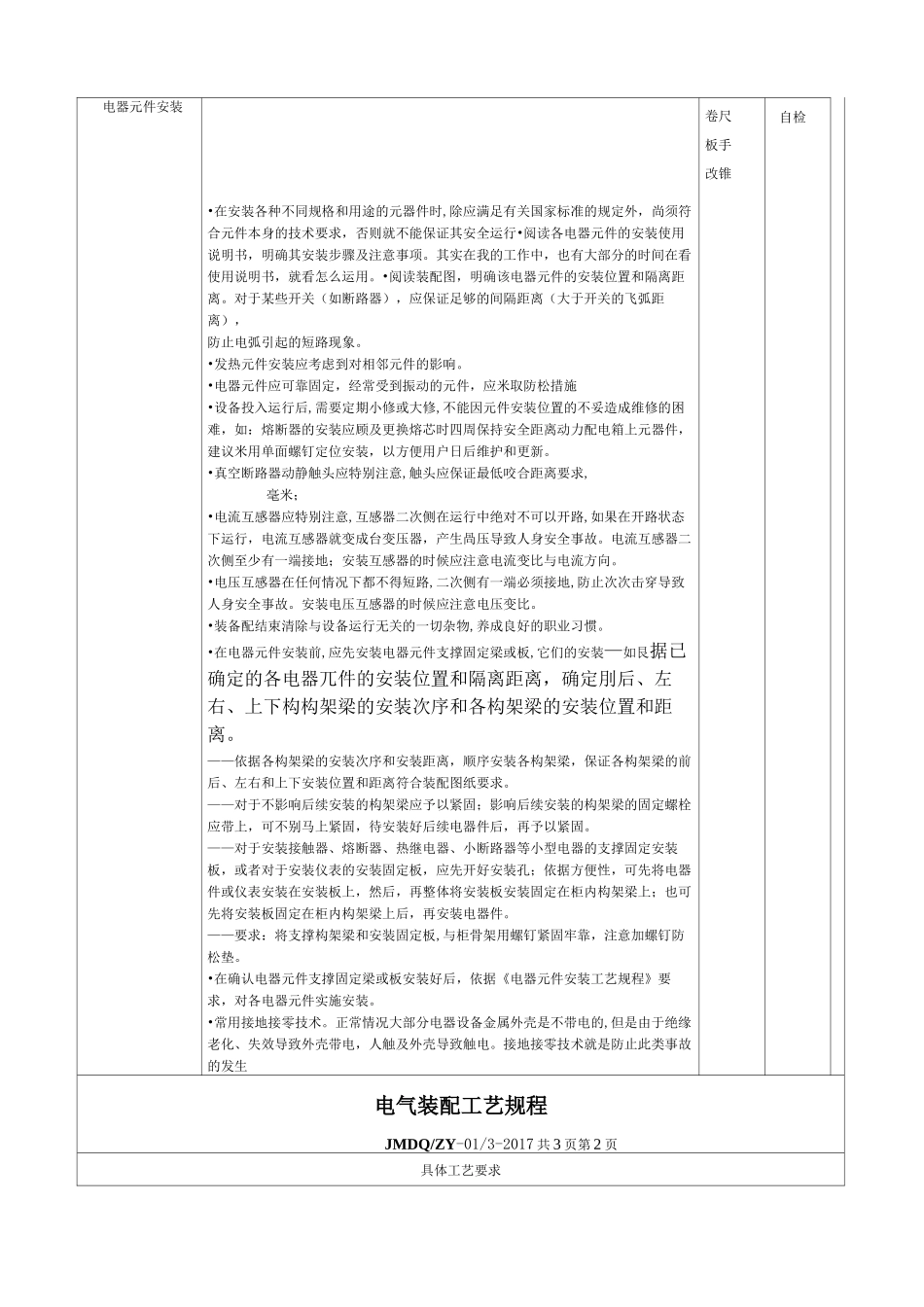

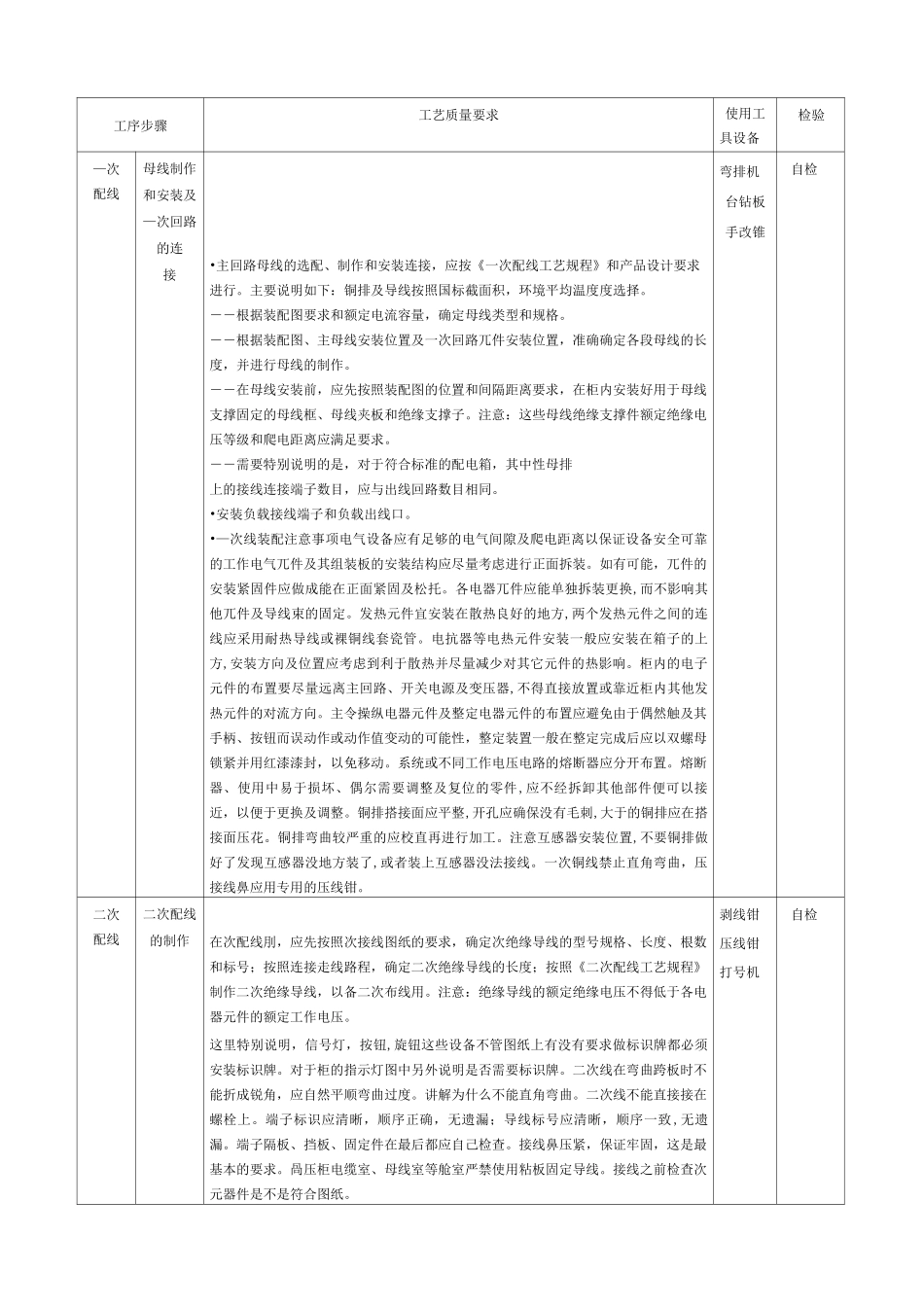

电气装配工艺规程JMDQ/ZY-01/3-2017共3页第1页目的低压成套开关设备产品制造的主要工序是电气装配，为了确保其装配有序、规范，保证装配质量，制定本工艺规程。适用范围适用于本企业低压成套开关设备产品的电气装配。工序流程装配刖准备一一电器件装配次配线一一二次配线一一接地保护电路的连接——仪表校对及电器元件整定——出厂检验——装订铭牌加施标志——包装入库（出厂）依据图纸、电气元件安装使用说明书和标准。工序检验记录般工序过程自检，不作记录。但是，如发现电器元件、母线、绝缘导线和绝缘支撑件的不合格情况，应报告检验员。具体工艺要求工序步骤工艺质量要求使用工具设备检验装配刖准备•良好的工作习惯：自检；互检；报检；•熟悉装配图、电气原理图和二次线路图,了解清楚产品的结构形式与用图，熟悉元器件的性能技术参数，确定安装工序和次序。有疑问及时报车间主任。•接收柜箱壳体、柜内结构件、安装板、安装梁等部件,检查其各部件尺寸及开孔等是否与图纸相符合，面表是否有画线、刮花等现象。•领用电器元件、母排、绝缘导线、绝缘支撑件等所需元件和材料,检查器件、绝缘导线、绝缘支撑件的外观有否损伤，其规格型号、电压等级、电流容量等是否与图纸符合。其中有附件的元器件应特别注意，如断路器操作把手，储能把手等，有缺少及时汇报。谁组装的元器件，谁就要保证附件不缺少。额定电压，：伏特，常见电压规格：,,,,。额定电流,额定环境条件（额定电压、温度、海拔、安装条件等）下，电气设备长期连续工作允许通过电流；：安培•准备安装用工具。这里多说一句，我们二次的压线钳是不是不好用，如果不好用及时汇报，该买买。•多台开关排列的开关柜组，如这种柜型在排列之前注意排列的方向与顺序，其实最简单的环节是最容易麻痹大意的。自检电器元件安装•在安装各种不同规格和用途的元器件时,除应满足有关国家标准的规定外，尚须符合元件本身的技术要求，否则就不能保证其安全运行•阅读各电器元件的安装使用说明书，明确其安装步骤及注意事项。其实在我的工作中，也有大部分的时间在看使用说明书，就看怎么运用。•阅读装配图，明确该电器元件的安装位置和隔离距离。对于某些开关（如断路器），应保证足够的间隔距离（大于开关的飞弧距离），防止电弧引起的短路现象。•发热元件安装应考虑到对相邻元件的影响。•电器元件应可靠固定，经常受到振动的元件，应米取防松措施•设备投入运行后,需要定期小修或大修,不能因元件安装位置的不妥造成维修的困难，如：熔断器的安装应顾及更换熔芯时四周保持安全距离动力配电箱上元器件，建议米用单面螺钉定位安装，以方便用户日后维护和更新。•真空断路器动静触头应特别注意,触头应保证最低咬合距离要求,毫米；•电流互感器应特别注意,互感器二次侧在运行中绝对不可以开路,如果在开路状态下运行，电流互感器就变成台变压器，产生咼压导致人身安全事故。电流互感器二次侧至少有一端接地；安装互感器的时候应注意电流变比与电流方向。•电压互感器在任何情况下都不得短路,二次侧有一端必须接地,防止次次击穿导致人身安全事故。安装电压互感器的时候应注意电压变比。•装备配结束清除与设备运行无关的一切杂物,养成良好的职业习惯。•在电器元件安装前,应先安装电器元件支撑固定梁或板,它们的安装—如艮据已确定的各电器兀件的安装位置和隔离距离，确定刖后、左右、上下构构架梁的安装次序和各构架梁的安装位置和距离。——依据各构架梁的安装次序和安装距离，顺序安装各构架梁，保证各构架梁的前后、左右和上下安装位置和距离符合装配图纸要求。——对于不影响后续安装的构架梁应予以紧固；影响后续安装的构架梁的固定螺栓应带上，可不别马上紧固，待安装好后续电器件后，再予以紧固。——对于安装接触器、熔断器、热继电器、小断路器等小型电器的支撑固定安装板，或者对于安装仪表的安装固定板，应先开好安装孔；依据方便性，可先将电器件或仪表安装在安装板上，然后，再整体将安装板安装固定在柜内构架梁上；也可先将安装板固定在柜内构架梁上后，再安装电器件。——要求：将支撑构架梁和安装固定板,与柜骨架用螺...
