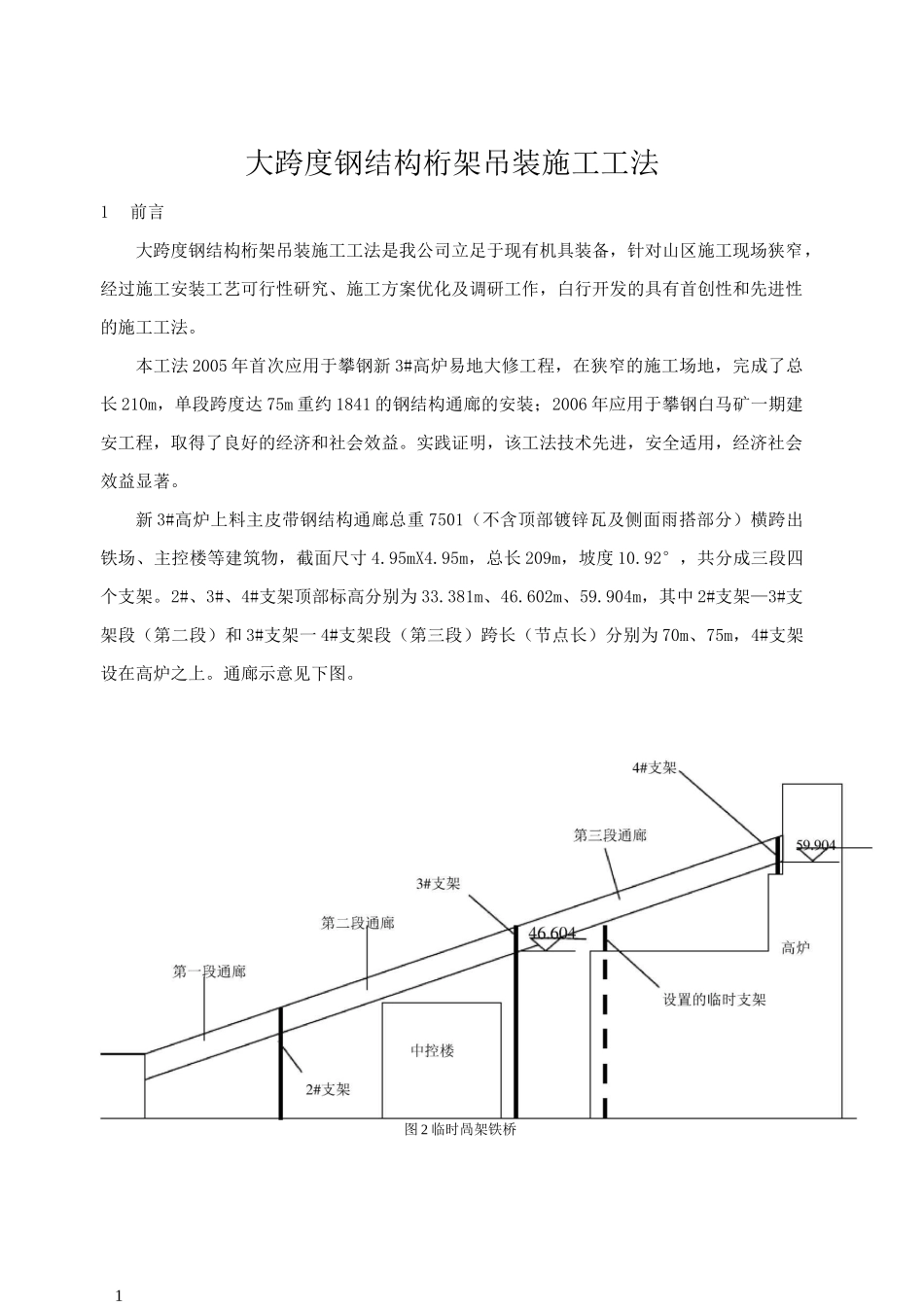

1大跨度钢结构桁架吊装施工工法1前言大跨度钢结构桁架吊装施工工法是我公司立足于现有机具装备,针对山区施工现场狭窄,经过施工安装工艺可行性研究、施工方案优化及调研工作,白行开发的具有首创性和先进性的施工工法。本工法2005年首次应用于攀钢新3#高炉易地大修工程,在狭窄的施工场地,完成了总长210m,单段跨度达75m重约1841的钢结构通廊的安装;2006年应用于攀钢白马矿一期建安工程,取得了良好的经济和社会效益。实践证明,该工法技术先进,安全适用,经济社会效益显著。新3#高炉上料主皮带钢结构通廊总重7501(不含顶部镀锌瓦及侧面雨搭部分)横跨出铁场、主控楼等建筑物,截面尺寸4.95mX4.95m,总长209m,坡度10.92°,共分成三段四个支架。2#、3#、4#支架顶部标高分别为33.381m、46.602m、59.904m,其中2#支架—3#支架段(第二段)和3#支架一4#支架段(第三段)跨长(节点长)分别为70m、75m,4#支架设在高炉之上。通廊示意见下图。图2临时咼架铁桥百度文库-让每个人平等地提升白我^3000tm塔吊轨道2未组装成框架前单片钢结构桁架最重达681,其中,桁架上弦为焊接H型钢450X450X20X30,下弦为焊接H型钢450X450X18X24,材质均为Q345B钢。图4表1通廊有关参数表34.2利用桁架白身的刚度、强度,同时对其加固,保证在安装过程中不发生失稳造成事故。5施工工艺流程及操作要点5.1工艺流程百度文库-让每个人平等地提升白我4百度文库-让每个人平等地提升白我5本工法使用的主要机具设备见下表。表2主要机具设备表百度文库-让每个人平等地提升白我68.2吊装作业前,操作人员应熟知施工方案和施工作业指导书,并由编制人员进行安全技术交底。8.3操作时,应严格按照批准的施工方案和施工作业指导书进行。8.4起重设备在投用前,应进行全面的检查,并符合相关规定的要求。8.5吊装机具钢索、绳索,吊装构件前应进行严格检查,对不符合安全规范要求的,须进行更换。吊装设备用的工机具、钢绳、滑轮组、吊环等,要有足够的安全系数,禁止以小代大。8.6吊装前设置统一指挥人员,安检人员应提前到位,吊装区域设置警戒线。8.7吊装应选择晴朗、无风或微风(3级以下)的天气进行,安装时间段控制在早7:00—16:00。8.8安排专人对吊装区域进行警戒,防止无关人员进入施工区域。8.9在进行空中换钩前,应在桁架的相应位置设置爬梯及操作时的安全带挂点。8.10吊装全过程必须在安全管理体系的有效的监控之下进行。9环保措施9.1施工现场“一图四牌”齐全,即总平面示意图,施工公告牌、工程概况牌、施工进度牌、安全纪律牌、各种标牌(包括其它标语牌)应悬挂在门前或场内明显位置。9.2施工现场大临设施井然有序,库房、办公室、值班室等按平面布置搭设,室内外整洁卫生,有一个良好的生产、工作环境。9.3施工现场建筑、安装材料、机具、设备、构件和周转材料按平面布置定点整齐堆放,悬挑结构不得堆放料具和杂物。道路畅通无阻,供排水系统畅通无积水,施工现场场地平整干净。9.4施工现场划区管理,每道工序都注意做好文明整洁工作;建筑垃圾及时清运,开挖场地及时平整;材料和工具及时回收、维修、保养、利用、归库,做到工完料净、场清、各工序成品保护好。9.5噪声污染控制,合理分布动力设备的工作场所,避免一个作业点运行较多的机械设备。9.6减少粉尘污染,由于施工区域位于现场交通要道,对运输道路应定时洒水降尘。9.7高空作业,各种垃圾(如焊条头、各种包装)不准随意丢弃,应在施工结束后,带到地面垃圾堆放地,并定时清理,同时不准燃烧垃圾。百度文库-让每个人平等地提升白我79.8工程完工后,按要求及时清理工地环境,做到工完料清、场地干净。10施工人力资源安排表3施工人力资源安排表序号工种冈位数量附注1管理现场总指挥1施工现场总负责2起重工起重设备指挥6分别负责6台起重设备的指挥3起重工吊装10负责构件吊装4焊工配合吊装26配合吊装、组对5电工电器设备管理4现场电器设备管理6安全员安全管理2现场安全管理7质量员质量管理1现场质量管理8测量工测量4现场测量9合计5411效益分析本工法适合山区场地狭窄的地域采用。在新3#高炉施工时,当时考虑增加2个支架以降低施工的难度,但由于建...
