工程中的振动问题分解课件VIP免费

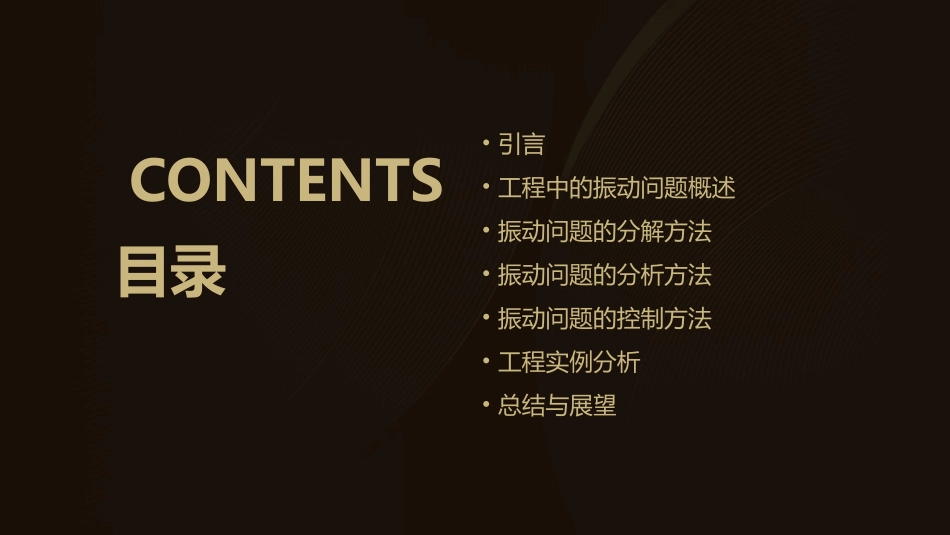

工程中的振动问题分解课件目录•引言•工程中的振动问题概述•振动问题的分解方法•振动问题的分析方法•振动问题的控制方法•工程实例分析•总结与展望CONTENTS01引言CHAPTER在机械工程中，振动问题普遍存在于各种机械系统中，如汽车、飞机、火箭、机床等。振动是物理学中一个重要的现象，它广泛存在于声学、力学、电磁学等领域。振动问题的普遍性物理学中的普遍性机械系统中的普遍性振动可能导致机械结构的破坏，影响设备的安全运行。安全性问题舒适性问题能耗问题振动也会导致人体的不适，如乘坐汽车或飞机时，振动会让人感到疲劳和晕眩。振动会导致能量的浪费，如汽车发动机的振动会消耗一部分发动机的功率。030201振动问题的重要性掌握振动问题的基本概念和原理。理解如何分析和解决振动问题。熟悉常用的振动隔离和减振方法。掌握振动测试技术和振动分析方法。01020304课程目标和内容概述02工程中的振动问题概述CHAPTER振动是指物体或系统在一定范围内不断重复的周期性运动。根据振动的性质和特征，可以将其分为自由振动、受迫振动和自激振动等不同类型。自由振动是指在没有外部作用力的情况下，物体或系统依靠自身弹性恢复力所做的振动。受迫振动是指在外力作用下，物体或系统发生的振动。自激振动则是由系统自身非线性特性所引起的振动。振动的定义和分类•工程中常见的振动问题包括：机器设备的振动、建筑结构的振动、车辆和船舶的振动、航空器和火箭的振动等。这些振动问题可能影响设备的性能和寿命，增加结构疲劳和损伤的风险，影响车辆和船舶的行驶性能，以及增加航空器和火箭的能耗和风险。工程中常见的振动问题振动的危害和影响因具体工程领域而异，但通常包括以下几个方面机器设备：过大的振动可能导致机器设备部件的松动和损坏，增加设备故障和维修频率，影响生产效率和产品质量。建筑结构：建筑结构的过度振动可能导致结构疲劳和损伤，增加建筑物的安全隐患。车辆和船舶：过大的振动可能影响乘客的舒适度，增加车辆和船舶的能耗，影响其行驶性能和安全性。航空器和火箭：过大的振动可能导致航空器和火箭部件的松动和损坏，增加事故风险和维修难度，同时也会增加能耗和经济成本。0102030405振动的危害和影响03振动问题的分解方法CHAPTER将振动问题在时间域内进行分解，通过时域内的信号特征，对振动进行分类和识别。时域分析将振动问题在频域内进行分解，通过频谱图、频域内的信号特征，对振动进行分类和识别。频域分析基于时间的分解方法空间分解法将振动问题在空间上进行分解，通过空间分布的振动特征，对振动进行分类和识别。有限元方法利用有限元方法对工程结构进行离散化，通过对结构中各节点的振动监测和分析，对整体结构的振动特性进行评估。基于空间的分解方法傅里叶变换将振动问题在频率域内进行分解，通过频谱图上的频率成分，对振动进行分类和识别。滤波器方法利用滤波器对振动信号进行过滤，提取特定频率范围的振动成分，对特定频率的振动问题进行诊断和分析。基于频率的分解方法04振动问题的分析方法CHAPTER数学模型分析法是一种基于数学模型对振动问题进行描述和解决的方法。总结词数学模型分析法通过建立系统的数学模型，利用微分方程或差分方程等数学工具对振动问题进行描述，并求解系统的响应和参数。该方法具有通用性强、适用范围广的优点，但需要较高的数学素养和技巧，且计算量较大。详细描述数学模型分析法总结词有限元分析法是一种将连续体离散化为有限个单元的分析方法。详细描述有限元分析法将振动系统划分为有限个小的单元，每个单元具有一定的质量和刚度，通过建立整体刚度矩阵和质量矩阵，求解系统的固有频率和振型。该方法适用于复杂结构和非线性振动问题的分析，具有较高的计算效率和精度。有限元分析法VS边界元分析法是一种基于边界积分方程的数值分析方法。详细描述边界元分析法将系统的振动问题转化为边界积分方程的求解，通过建立边界元素和内部元素的联系，求解系统的响应和参数。该方法适用于具有明确边界条件和几何形状的问题，具有较高的计算效率和精度。总结词边界元分析法其他分析方法包括多种数值分析和实验方法。除上述三...
