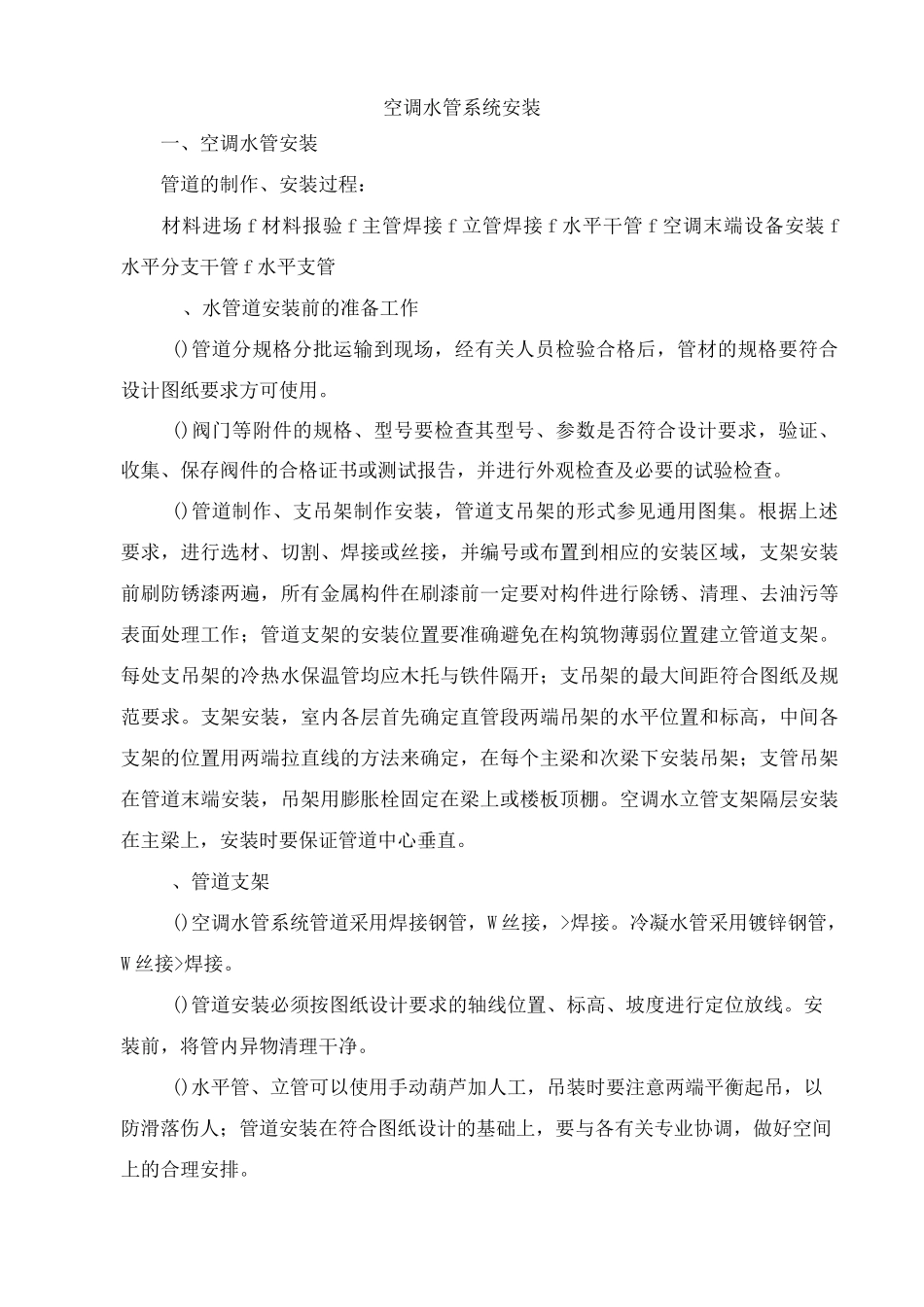

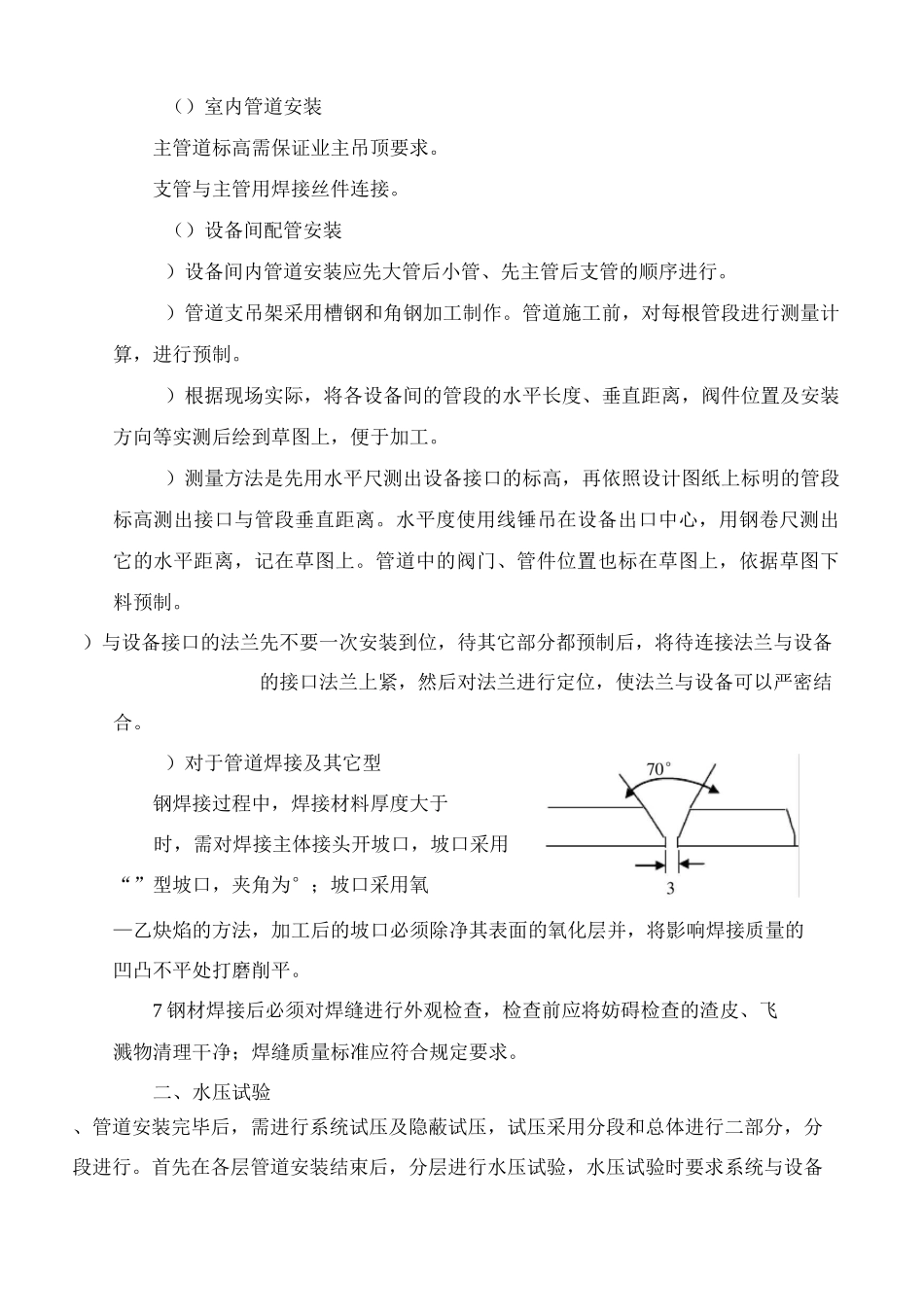

空调水管系统安装一、空调水管安装管道的制作、安装过程：材料进场f材料报验f主管焊接f立管焊接f水平干管f空调末端设备安装f水平分支干管f水平支管、水管道安装前的准备工作()管道分规格分批运输到现场，经有关人员检验合格后，管材的规格要符合设计图纸要求方可使用。()阀门等附件的规格、型号要检查其型号、参数是否符合设计要求，验证、收集、保存阀件的合格证书或测试报告，并进行外观检查及必要的试验检查。()管道制作、支吊架制作安装，管道支吊架的形式参见通用图集。根据上述要求，进行选材、切割、焊接或丝接，并编号或布置到相应的安装区域，支架安装前刷防锈漆两遍，所有金属构件在刷漆前一定要对构件进行除锈、清理、去油污等表面处理工作；管道支架的安装位置要准确避免在构筑物薄弱位置建立管道支架。每处支吊架的冷热水保温管均应木托与铁件隔开；支吊架的最大间距符合图纸及规范要求。支架安装，室内各层首先确定直管段两端吊架的水平位置和标高，中间各支架的位置用两端拉直线的方法来确定，在每个主梁和次梁下安装吊架；支管吊架在管道末端安装，吊架用膨胀栓固定在梁上或楼板顶棚。空调水立管支架隔层安装在主梁上，安装时要保证管道中心垂直。、管道支架()空调水管系统管道采用焊接钢管，W丝接，>焊接。冷凝水管采用镀锌钢管，W丝接>焊接。()管道安装必须按图纸设计要求的轴线位置、标高、坡度进行定位放线。安装前，将管内异物清理干净。()水平管、立管可以使用手动葫芦加人工，吊装时要注意两端平衡起吊，以防滑落伤人；管道安装在符合图纸设计的基础上，要与各有关专业协调，做好空间上的合理安排。（）阀门安装应紧固、严密，与管道中心线垂直，并能操作并且灵活方便。（）管道敷设在满足保温层要求的前提下，尽量布置得合理、美观、符合工艺流程。一般情况下，若有管道交叉，则小管服从大管。（）除污器水平或垂直安装，用角钢托架，并留出拆洗过滤网用的空间。（）管道穿墙或楼板时需加套管，套管大，且不间断保温层，中间空隙以不燃的松散保温材料填充。（）冷冻水管、凝结水管与支吊架接触部位采用保温木托隔离，并用扁铁“”型卡子固定，卡子安装要与木托相吻合，螺栓坚固应适中。（）管道水平安装时，其坡度一般为，最小为中间不得存在气蚀的可能性，供回水干管的变径要偏心连接，管顶平，以利放气，冷冻水管道系统在系统最高处，且便于操作的部位设置自动排气阀，并在系统的最低处设置的泄水管及铜闸阀。（）凝结水管道的坡度应大于或等于，与风机盘管连接采用塑料软管并采用喉箍连接，连接要牢固，与吊式、立式空调机组连接处采用水封连接。（）无论焊接或丝接，接头处均严禁安装在墙体或楼板内，更不得安装在套管内。、局部管道安装方法（）风机盘管接管方法风机盘管接管采用软连接方式，软管为铜质软管，盘管下供上回，供水端安装铜截止阀和过滤器，过滤器安装在铜截止阀和设备中间，回水端安装电动二通阀和截止阀，电动二通阀靠近设备安装。凝结水管与盘管之间采用塑料软管连接。（）吊式空调机组连接吊式空调机组水管采用橡胶软接头连接，进出口设铜截止阀，下供上回，出口顶端设手动排气阀；凝结水排水设型弯。（3立式空调机组连接立式空调机组管道连接空调机组水管连接采用法兰橡胶软接头，回水管上设一个电动调节阀，阀门采用蝶阀，凝结水排水设P型弯。（）室内管道安装主管道标高需保证业主吊顶要求。支管与主管用焊接丝件连接。（）设备间配管安装）设备间内管道安装应先大管后小管、先主管后支管的顺序进行。）管道支吊架采用槽钢和角钢加工制作。管道施工前，对每根管段进行测量计算，进行预制。）根据现场实际，将各设备间的管段的水平长度、垂直距离，阀件位置及安装方向等实测后绘到草图上，便于加工。）测量方法是先用水平尺测出设备接口的标高，再依照设计图纸上标明的管段标高测出接口与管段垂直距离。水平度使用线锤吊在设备出口中心，用钢卷尺测出它的水平距离，记在草图上。管道中的阀门、管件位置也标在草图上，依据草图下料预制。）与设备接口的法兰先不要一次安装到位，待其它部分都预制后，将待连接法兰与设备的接口法兰...
