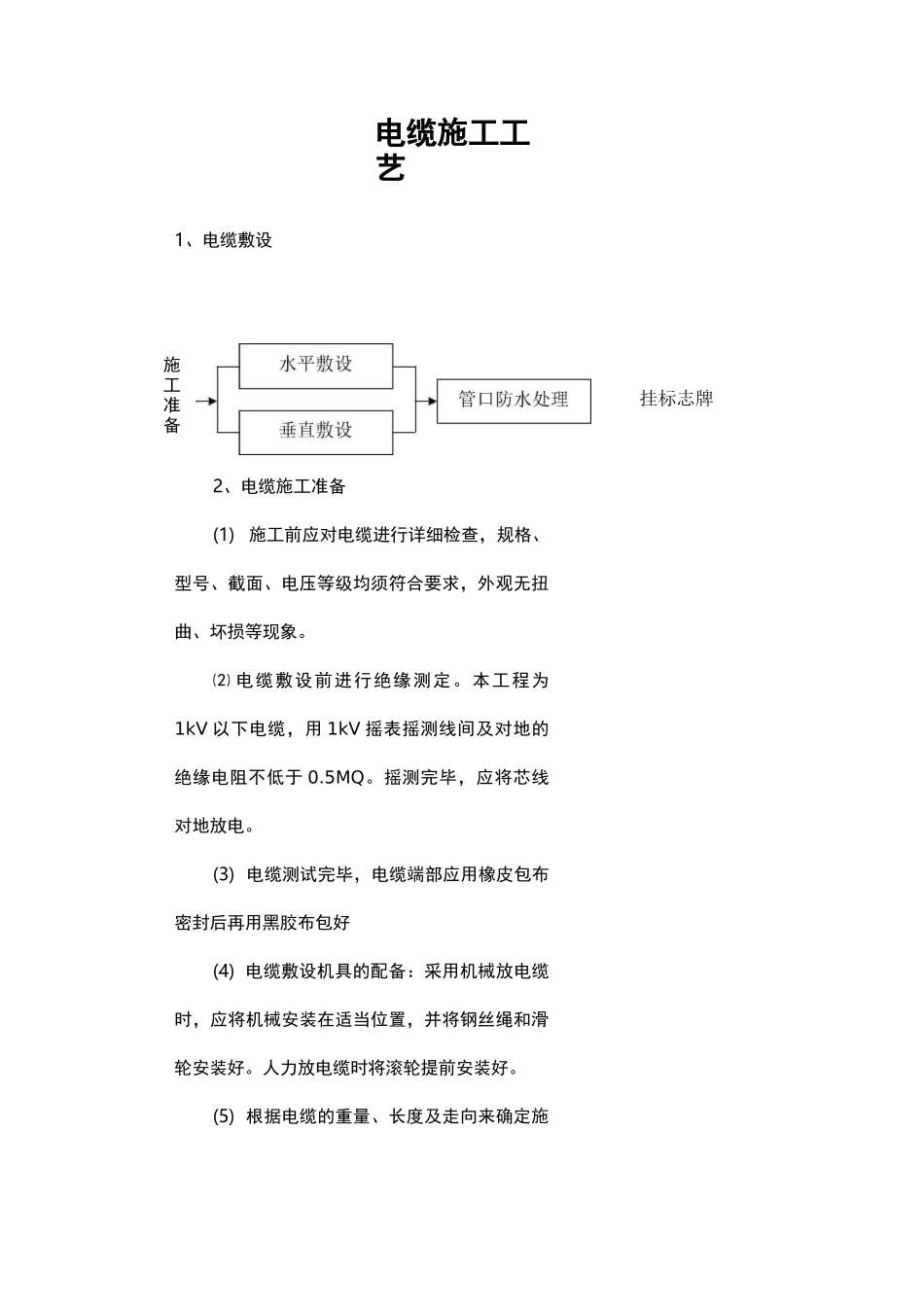

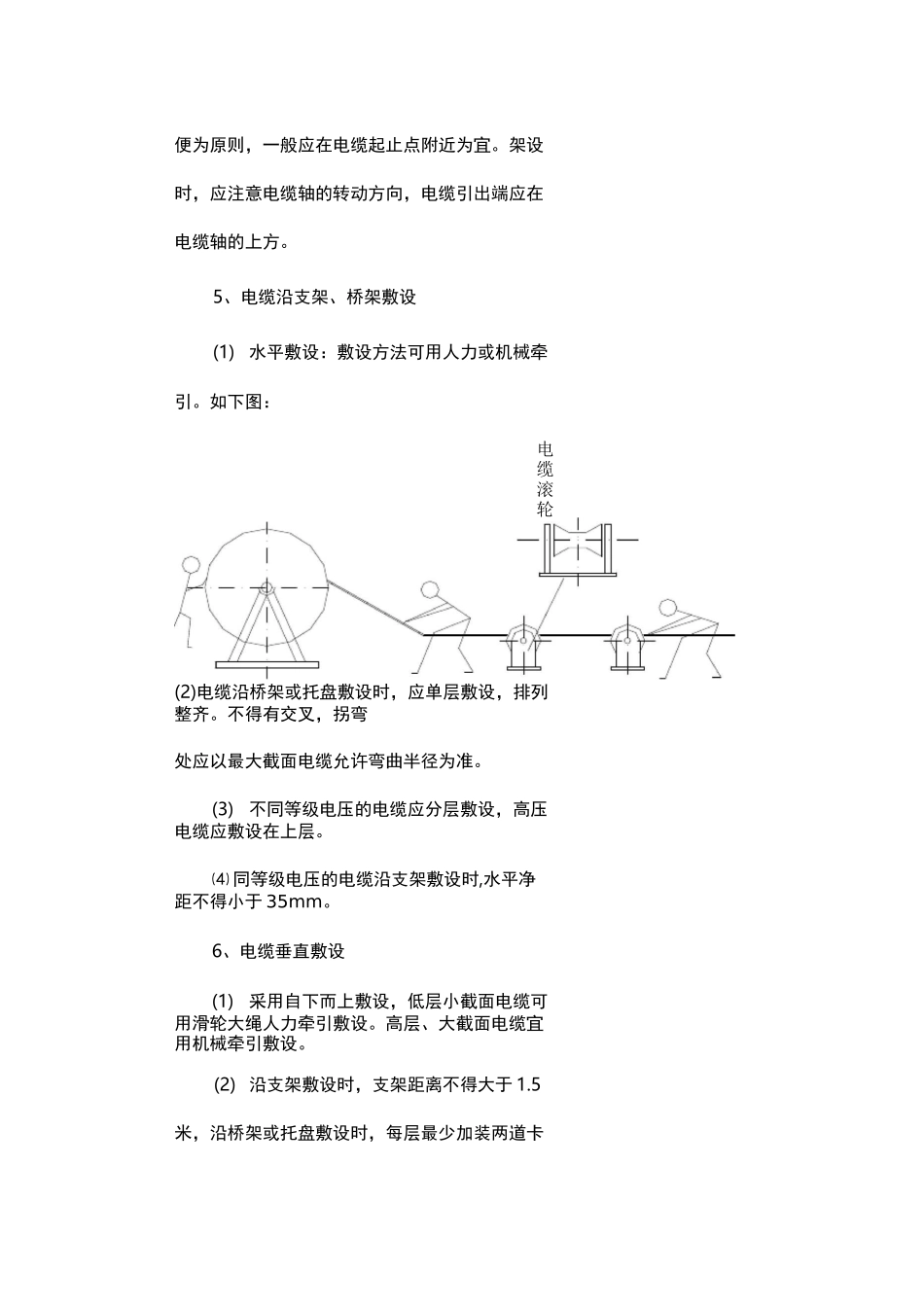

电缆施工工艺1、电缆敷设2、电缆施工准备(1)施工前应对电缆进行详细检查，规格、型号、截面、电压等级均须符合要求，外观无扭曲、坏损等现象。⑵电缆敷设前进行绝缘测定。本工程为1kV以下电缆，用1kV摇表摇测线间及对地的绝缘电阻不低于0.5MQ。摇测完毕，应将芯线对地放电。(3)电缆测试完毕，电缆端部应用橡皮包布密封后再用黑胶布包好(4)电缆敷设机具的配备：采用机械放电缆时，应将机械安装在适当位置，并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。(5)根据电缆的重量、长度及走向来确定施施工准备挂标志牌工人数，搞好通信，确保安全施工，对电缆会同甲方进行检查，须有出厂合格证，外表绝缘层完好，无机械损伤、扭曲等现象。绝缘电阻在5兆欧以上。电缆测试完毕，电缆端部应用橡皮包布密封后再用防水胶布包好。3、电缆敷设联络设置(1)线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音喇叭指挥。(2)电缆敷设，可用无线电对讲机作为定向联络，简易电话作为全线联络，手持扩音喇叭指挥(或采用多功能扩大机，它是指挥放电缆的专用设备)。(3)在桥架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列用表或图的方式画出来，以防电缆交叉和混乱。4、电缆的搬运及支架架设(1)电缆短距离搬运，一般采用滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚动，以免电缆松驰。(2)电缆支架的架设地点的选择，以敷设方便为原则，一般应在电缆起止点附近为宜。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。5、电缆沿支架、桥架敷设(1)水平敷设：敷设方法可用人力或机械牵引。如下图：电缆滚轮(2)电缆沿桥架或托盘敷设时，应单层敷设，排列整齐。不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。(3)不同等级电压的电缆应分层敷设，高压电缆应敷设在上层。⑷同等级电压的电缆沿支架敷设时,水平净距不得小于35mm。6、电缆垂直敷设(1)采用自下而上敷设，低层小截面电缆可用滑轮大绳人力牵引敷设。高层、大截面电缆宜用机械牵引敷设。(2)沿支架敷设时，支架距离不得大于1.5米，沿桥架或托盘敷设时，每层最少加装两道卡固支架。敷设时，应放一根立即卡固一根。(3)电缆穿过楼板时，应装套管，敷设完后应将套管用防火材料封堵严密。(4)预分支电缆的敷设时，须注意以下事项：主电缆顶端盖上一个用PVC材料制成的帽做防水处理，再用热缩管加强。垂直干线的预分支组装式分支电缆，须按以下步骤：(58)将电缆盘放在放线架上。(59)提升用的绳索通过卷扬机与电缆相连接。(60)提升的电缆网套到达顶时，将网套挂在事先安装好的挂钩上。(61)应立即对分支电缆中间进行固定。7、电缆接线(1)确认分支电缆的分支部是否能安全通过贯通孔洞。须派人看护。(2)敷设分支电缆时，禁止对分支线施加拉力。(3)单芯分支电缆禁止使用铁质夹具。8、电缆挂标志牌(1)标志牌规格应一致，并有防腐功能，挂装应牢固。(2)标志牌上应注明回路编号、电缆编号、规格、型号及电压等级和敷设日期。(3)沿桥架敷设电缆在其首端、末端、拐弯处、分支处应挂标志牌，直线段应适当增设标志牌，每2米挂一标志牌，施工完毕做好成品保护。9、电缆头制作和测试外护钢带麹装统包绝缘铜带厨蔽层线芯绝缘2306U、半导怵绝嫁层4300.9.1电缆头制作工艺摇测接地电阻一＞剥开电缆头一►电缆头制作TH与设备器具连接9.2摇测电缆绝缘⑴选用1KV摇表对电缆进行摇测，线间和线对地间的绝缘电阻值必须大于0.5MQ。(2)电缆摇测完毕后，应将芯线分别对地放电。9.3电缆头制作(1)剥除电缆外护套、铠装和内护套，在铠装上焊接软铜线。铠装电力电缆头的接地线应采用铜绞线或镀锡铜编织线，截面积不应小于表的规定。⑵其基本步骤为先将电缆端部的2米以内调直两电缆端头重叠200mm，对正芯线相位位置从电缆重叠处同时将电缆锯开。从锯开的电缆端头位置分别再量取至890、490mm处剥除外保护层。在铠装上用铜丝绑扎3圈，用钢锯在绑扌L线3-5mm处锯一环形深痕，其深度不得超过钢带厚度的2/3，不得锯透。用螺丝刀将钢带尖端撬起，然后用钳子将第一层钢带夹住撕掉，再以同...
