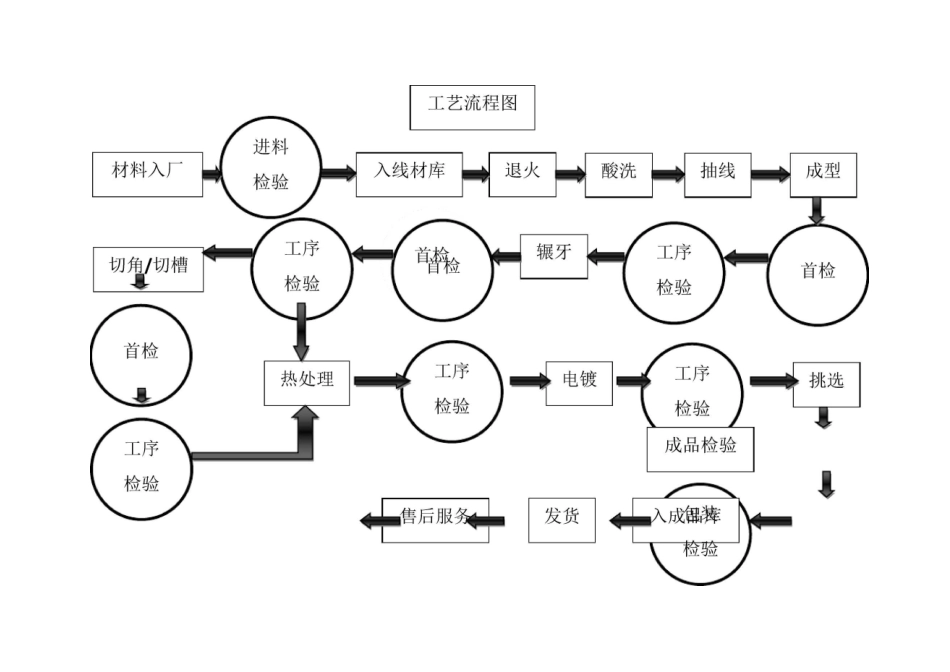

螺丝生产工艺流程图VIP专享VIP免费

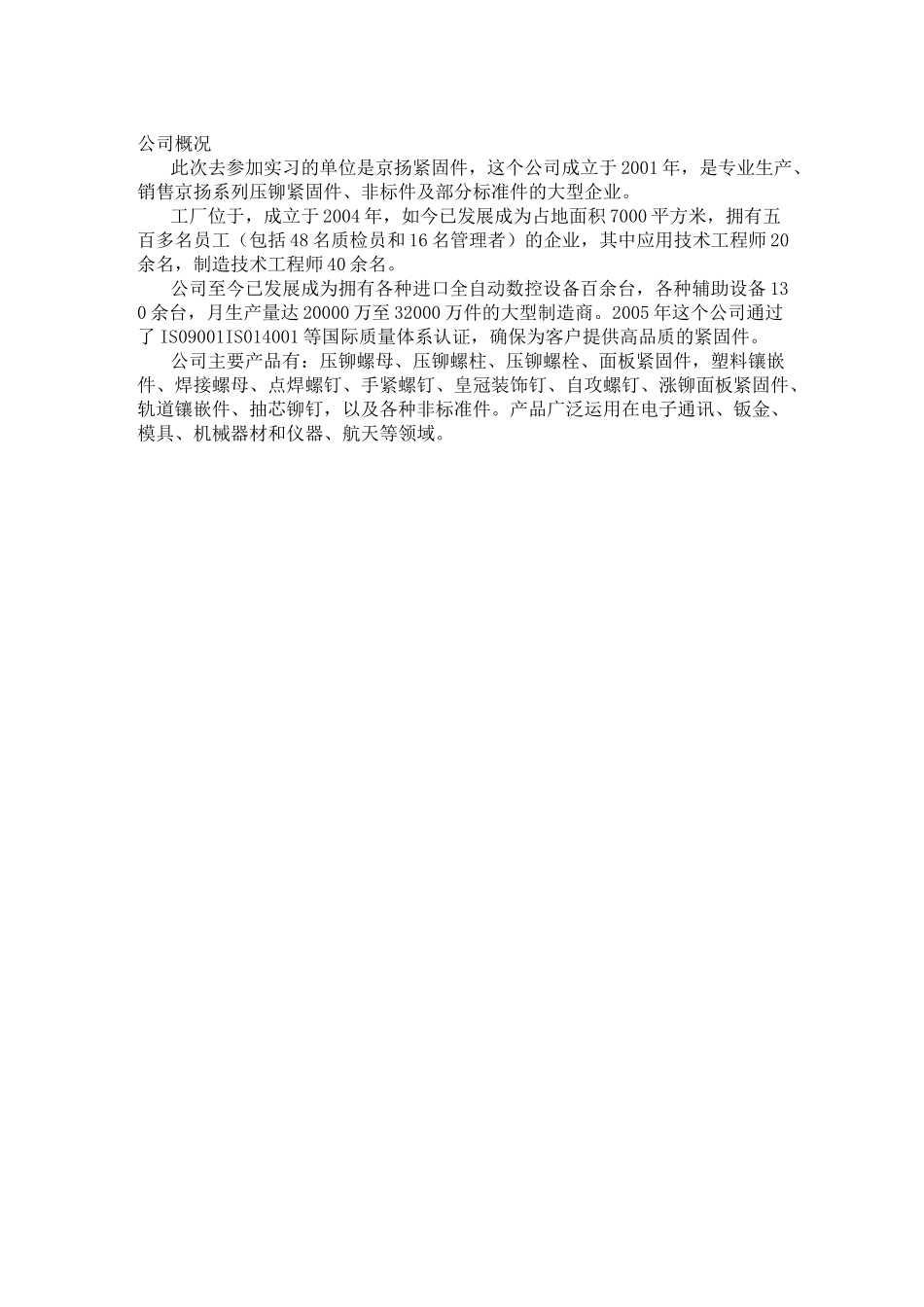

公司概况此次去参加实习的单位是京扬紧固件，这个公司成立于2001年，是专业生产、销售京扬系列压铆紧固件、非标件及部分标准件的大型企业。工厂位于，成立于2004年，如今已发展成为占地面积7000平方米，拥有五百多名员工（包括48名质检员和16名管理者）的企业，其中应用技术工程师20余名，制造技术工程师40余名。公司至今已发展成为拥有各种进口全自动数控设备百余台，各种辅助设备130余台，月生产量达20000万至32000万件的大型制造商。2005年这个公司通过了IS09001IS014001等国际质量体系认证，确保为客户提供高品质的紧固件。公司主要产品有：压铆螺母、压铆螺柱、压铆螺栓、面板紧固件，塑料镶嵌件、焊接螺母、点焊螺钉、手紧螺钉、皇冠装饰钉、自攻螺钉、涨铆面板紧固件、轨道镶嵌件、抽芯铆钉，以及各种非标准件。产品广泛运用在电子通讯、钣金、模具、机械器材和仪器、航天等领域。螺丝生产工艺（一）--退火一、目的：把线材加热到适当的温度，保持一定时间，再慢慢冷却，以调整结晶组织，降低硬度，改良线材常温加工性。二、作业流程：（一）、入料：将需要处理的产品吊放炉，注意炉盖应盖紧。一般一炉可同时处理7卷（约1.2吨/卷）。（二）、升温：将炉温度缓慢（约3-4小时）升至规定温度。（三）、保温：材质1018、1022线材在680°C-715°C下保持4-6h,材质为10B21,1039,CH38F线材在740C-760C下保持5.5-7.5h。（四）降温：将炉温度缓慢（约3-4小时、降至550C以下，然后随炉冷却至常温。三、品质控制：1、硬度：材质为1018、1022线材退火后硬度为HV120-170,材质为中碳线材退火后硬度为HV120-180。2、外观：表面不得有氧化膜及脱碳现象。螺丝生产工艺（二）--酸洗一、目的：除去线材表面的氧化膜,并且在金属表面形成一层磷酸盐薄膜,以减少线材抽线以及冷墩或成形等加工过程中,对工模具的擦伤。二、作业流程：（一、、酸洗：将整个盘元分别浸入常温、浓度为20-25%的三个盐酸槽数分钟,其目的是除去线材表面的氧化膜。（二、、清水：清除线材表面的盐酸腐蚀产物。（三、、草酸：增加金属的活性,以使下一工序生成的皮膜更为致密。（四、、皮膜处理：将盘元浸入磷酸盐,钢铁表面与化成处理液接触,钢铁溶解生成不溶性的化合物（如Zn2Fe（Po4）2・4H2o）,附着在钢铁表面形成皮膜。（五、、清水：清除皮膜表面残余物。（六）、润滑剂：由于磷酸盐皮膜的摩擦系数并不是很低,不能赋予加工时充分的润滑性,但与金属皂（如钠皂）反应形成坚硬的金属皂层,可以增加其润滑性能。螺丝生产工艺（三）--抽线一、目的：将盘元冷拉至所需线径。实用上针对部分产品又可分粗抽（剥壳）和精抽两个阶段。二、作业流程盘元经酸洗之后,通过抽线机冷拉至所需线径。适用于大螺丝、螺帽、牙条所用线材。螺丝生产工艺（四）--成型一、目的：将线材经冷间锻造（或热间锻造）,以达到半成品之形状及长度（或厚度）。二、作业流程：1、六角螺栓（四模四冲或三模三冲）（1）、切断：通过可动的剪刀单向移动,将卡于剪模的线材切成所需胚料。（2）、一冲：后冲模顶住胚料冲模挤压胚料，初步成型，之后后冲模将胚料推出。（3）、二冲：胚料进入第二打模，二冲模挤压，胚料呈扁圆状，之后后冲模将胚料推出。（4）、三冲：胚料进入第三打模，通过六角三冲模仁剪切，胚料六角头初步形成，之后，后冲模将胚料推入第三打模，切料自六角头切断，六角头形成。2、六角螺栓（三模三冲）3、螺丝（一般头型一模二冲）（1）、切断：通过可动剪刀单向移动，将卡于剪模的线材切成所需胚料。（2）、一冲：打模固定，一冲模将产品头部初步成型，以使下一冲程能完全成型。当产品为一字割沟时，一冲模为凹、椭圆槽，产品为十字槽时，一冲模为凹四方槽。（3）、二冲：一冲之后，冲具整体运行，二冲模移向打模正前方，同时二冲模向前运行，将产品最终成型。之后由后冲棒将胚料推出。三、热打1、加热：于加热设备将胚料需成型一端加热至白热状态，依据产品规格设定加热温度和时间。一般3/4以下加热7-10秒，7/8-1＂加热15秒左右。2、成型：将加热后的胚料迅速移至成型机，通过后座，夹模固定，头模冲击胚料，加以成型。可以根据胚料的长度调整...
