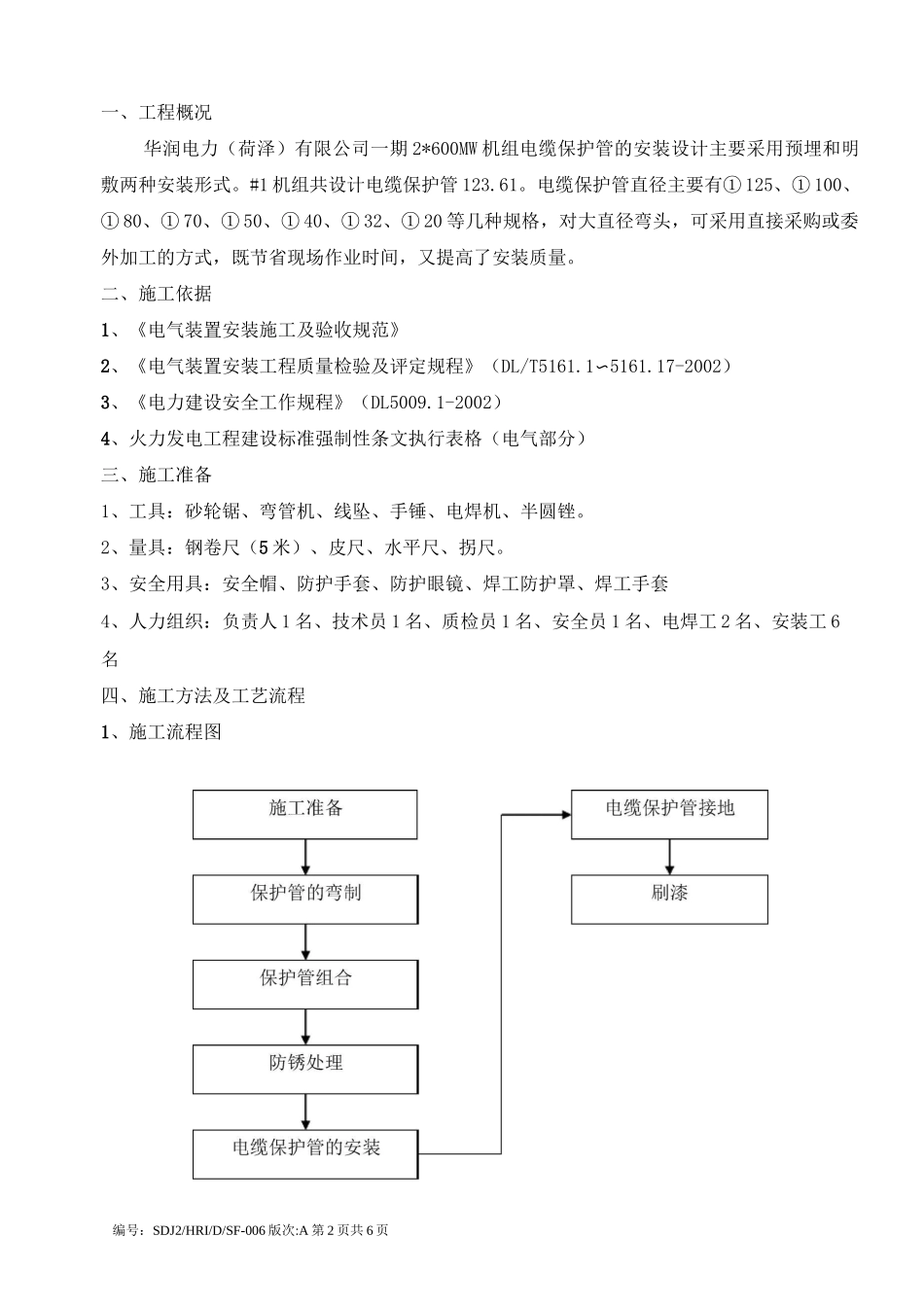

编号：SDJ2/HRI/D/SF-006版次:A第2页共6页一、工程概况华润电力（荷泽）有限公司一期2*600MW机组电缆保护管的安装设计主要采用预埋和明敷两种安装形式。#1机组共设计电缆保护管123.61。电缆保护管直径主要有①125、①100、①80、①70、①50、①40、①32、①20等几种规格，对大直径弯头，可采用直接采购或委外加工的方式，既节省现场作业时间，又提高了安装质量。二、施工依据1、《电气装置安装施工及验收规范》2、《电气装置安装工程质量检验及评定规程》（DL/T5161.1〜5161.17-2002）3、《电力建设安全工作规程》（DL5009.1-2002）4、火力发电工程建设标准强制性条文执行表格（电气部分）三、施工准备1、工具：砂轮锯、弯管机、线坠、手锤、电焊机、半圆锉。2、量具：钢卷尺（5米）、皮尺、水平尺、拐尺。3、安全用具：安全帽、防护手套、防护眼镜、焊工防护罩、焊工手套4、人力组织：负责人1名、技术员1名、质检员1名、安全员1名、电焊工2名、安装工6名四、施工方法及工艺流程1、施工流程图编号：SDJ2/HRI/D/SF-006版次:A第3页共6页2、施工方法及要求工艺流程技术要求、标准1、施工准备1）领料并检查管材对照图纸提管材计划，并根据施工进度分期分批领用。2）现场里取有关尺寸，确定保护官长度。领用管材时应做如下外观检查：①保护管内外表面光滑、无铁屑、毛刺、镀层无脱落。①保护管外表面无穿孔、裂缝及显著锈蚀和凸凹不平现象。量取尺寸时应该符合下列规范要求：①引向设备的管口离设备界线盒一般为200mm~500mi之间，应便于与设备的连接。①埋入地面深度在500〜700mm之间；①电缆保护管的弯曲半径应不小于所穿电缆的最小弯曲半径；①应仔细对照图纸，确定位置。①通过上面的方法确定保护管的长度。2、保护管的弯制对于大直径的弯头采用预制，对于中小直径弯头采用大型电动弯管机或电动液压弯管机，按所量尺寸角度弯制电缆保护管。①弯制模具应严格按管径尺寸选择；①正确画好尺寸；①弯制后不应有裂缝或显著凹瘪现象。3、保护管组合①切割的保护管管口要平齐；①用半圆锉刀打磨管口，管口不得有毛刺、锐边等。①焊缝饱满、密封，并除去焊渣。①保护管连接时若使用焊接连接必须保证焊接部位密实，不允许焊渣掉入保护管内部。4、防锈处理1）用钢丝刷，将保护管的锈蚀除掉。2）除锈合格的保护管，涂刷防锈漆。①防锈后的保护管表面光滑无锈蚀麻点。①防锈漆涂刷均匀，无漏刷，并不得滴流;①埋入水泥的保护管不需刷漆。5、电缆保护管的安装1）预埋电缆保护管①预埋的保护管应有耳）.1%的排水坡度；①引到设备的保护管,应不影响设备的拆装连接。①所连接保护管管口应接缝严密，以防水泥编号：SDJ2/HRI/D/SF-006版次:A第4页共6页2）明敷电缆管浆等渗入；Q多根保护管并列埋设时，露出地面部分应间距致、横平竖直，排列整齐，管口标高一致且间距应满足软管接头的尺寸要求；Q保护管应固定牢固，管口应用铁板或木塞封堵严密以防止堵塞。Q穿过工业管沟的保护管要埋入沟底以下。Q在土建进行水泥浇灌或回填土前后，都应到现场检查保护管是否有移位、损坏等情况，发现问题及时处理。Q预埋电缆保护管时，要与土建部门配合,拆除模板、挖土打墙应先向有关部门申请,同意后方可施工。Q电缆保护管在明敷时米用U型卡固定方式如无焊接点，则用膨胀螺丝将支架固定在梁或支架上。@官长W2m的水平及垂直偏差W3mm，较长的保护管水平及垂直偏差＜1/2保护管内径与热力管道平行敷设之间净距三lm,并且不宜位于管道上部，交叉敷设±0.5m,与保温层之间净距平行敷设N）.5m,交叉敷设±0.2m；Q当多根保护管进入同一控制箱时,保护管应排列整齐，管口高度一致，离控制箱应保持300mm-500mm的距离，以便引接金属软管；直接穿入控制箱的保护管应略高于箱底5~10mm,并应在电缆穿管且接线完成后进行封堵。Q明敷电缆管安装时，用水平尺或线坠测量保护管，确保保护管横平竖直，有倾斜度的保护管敷设时，应与设备平行敷设。6、电缆保护管接地Q保护管必须确保有一点可靠的接地；@接地线焊接必须牢固，无虚焊；©接地扁铁下料必须横平竖直，整齐美观；Q接地扁铁截面符合设计规氾。7、刷漆©刷漆必须完整，无漏刷、不滴流。©特...
