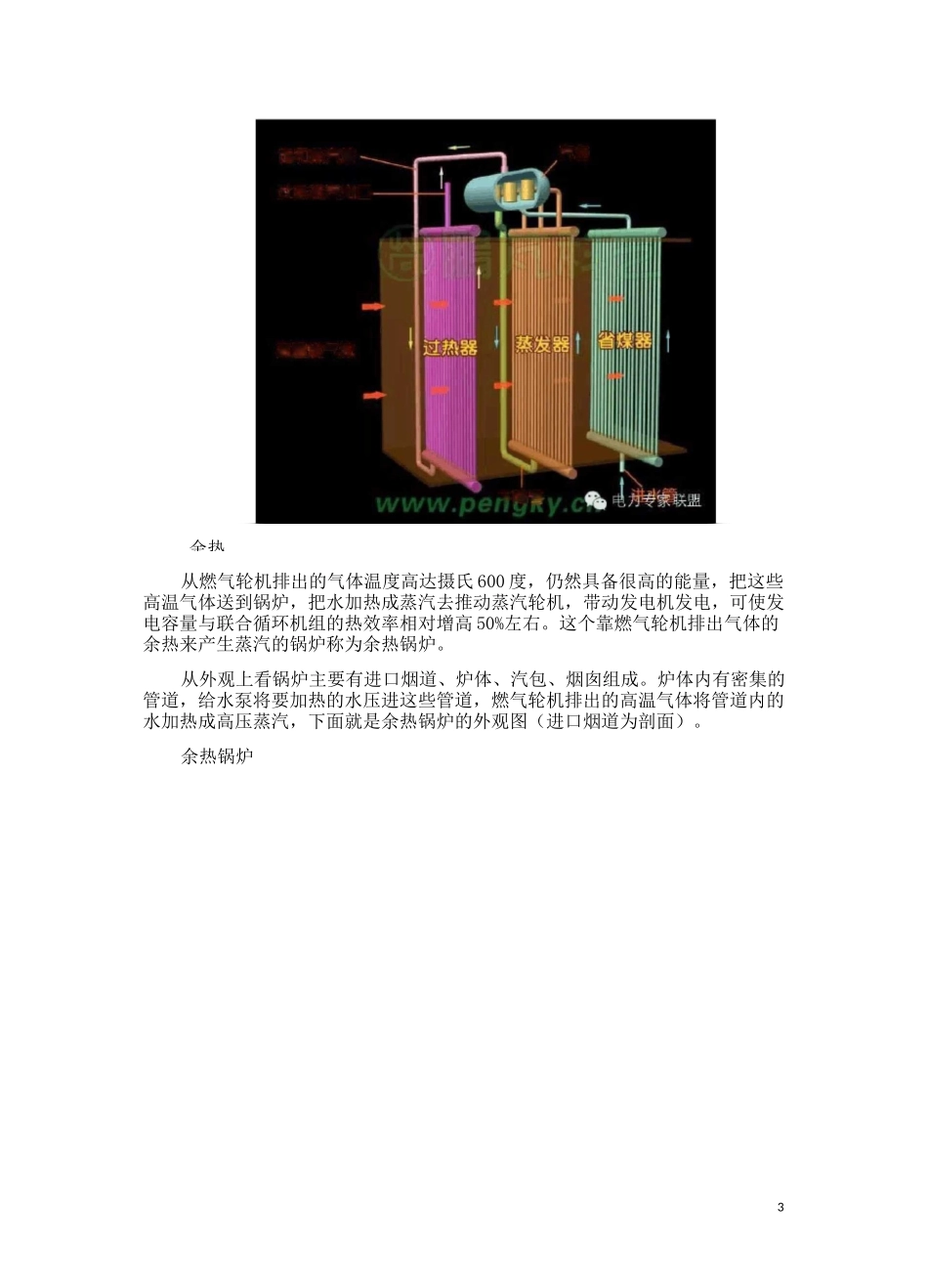

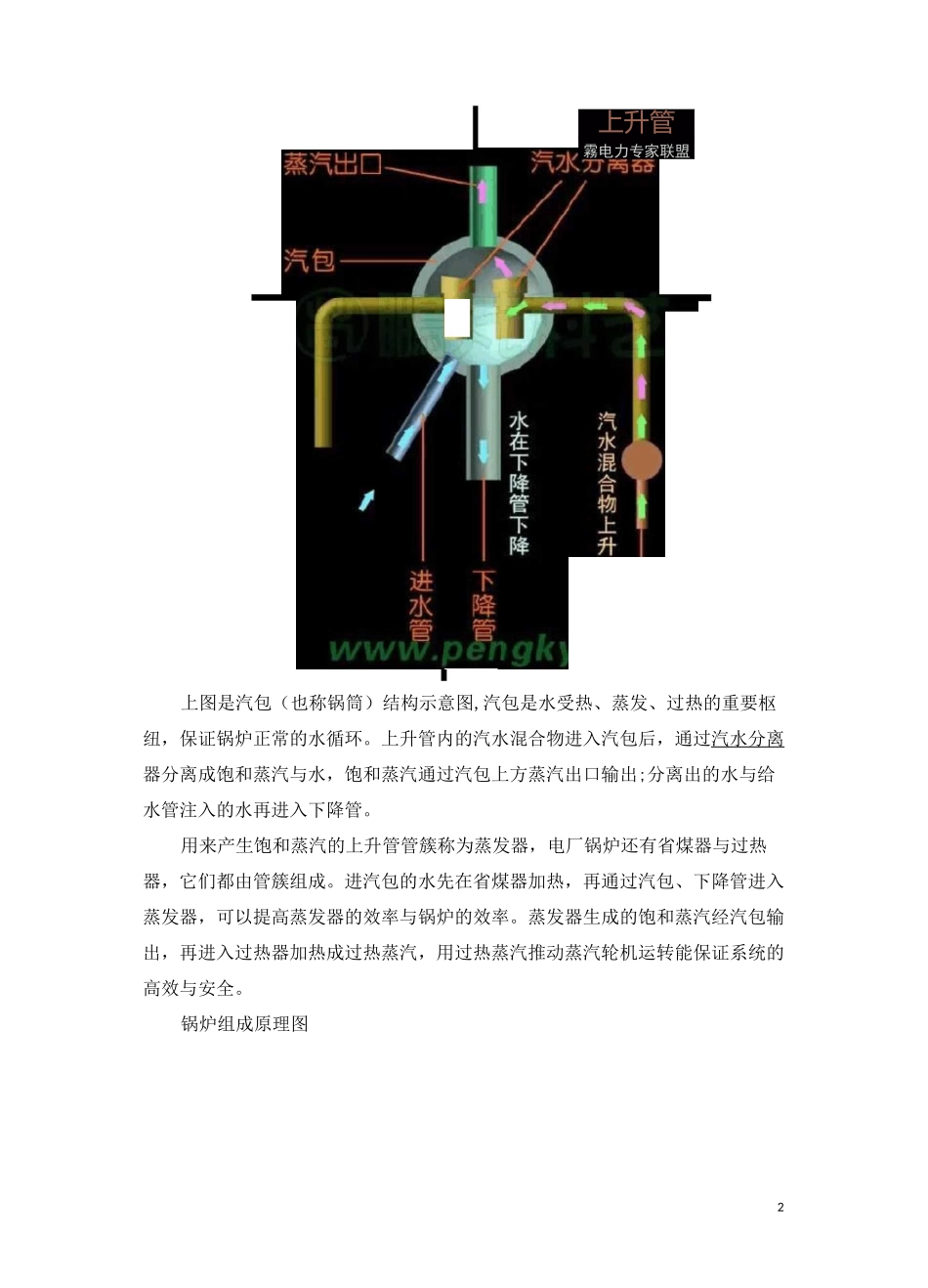

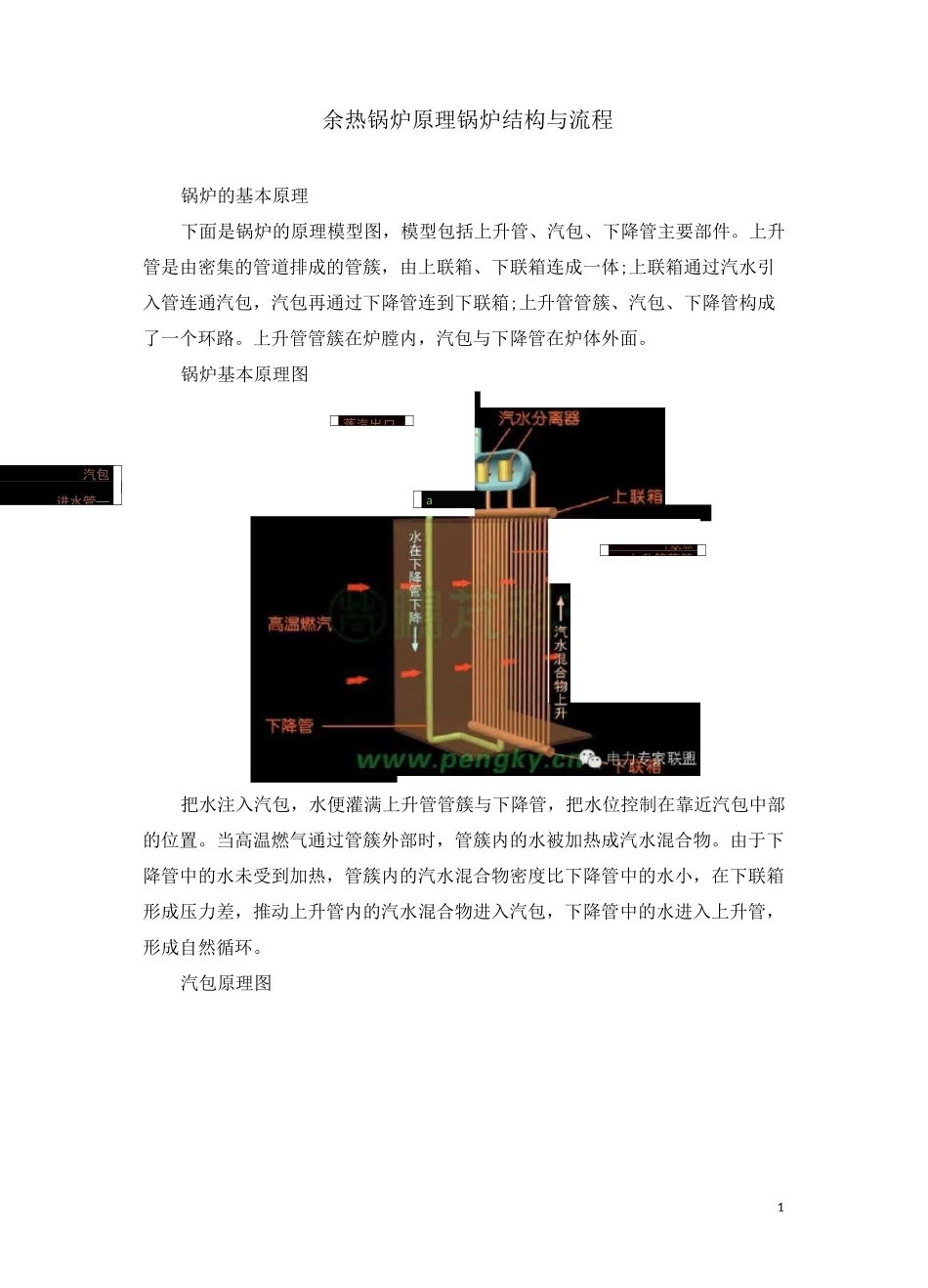

1余热锅炉原理锅炉结构与流程锅炉的基本原理下面是锅炉的原理模型图，模型包括上升管、汽包、下降管主要部件。上升管是由密集的管道排成的管簇，由上联箱、下联箱连成一体;上联箱通过汽水引入管连通汽包，汽包再通过下降管连到下联箱;上升管管簇、汽包、下降管构成了一个环路。上升管管簇在炉膛内，汽包与下降管在炉体外面。锅炉基本原理图把水注入汽包，水便灌满上升管管簇与下降管，把水位控制在靠近汽包中部的位置。当高温燃气通过管簇外部时，管簇内的水被加热成汽水混合物。由于下降管中的水未受到加热，管簇内的汽水混合物密度比下降管中的水小，在下联箱形成压力差，推动上升管内的汽水混合物进入汽包，下降管中的水进入上升管，形成自然循环。汽包原理图蒸汽出口汽包进水管—I_-fl■"»-^rr^-上升管莒簇a2上图是汽包（也称锅筒）结构示意图,汽包是水受热、蒸发、过热的重要枢纽，保证锅炉正常的水循环。上升管内的汽水混合物进入汽包后，通过汽水分离器分离成饱和蒸汽与水，饱和蒸汽通过汽包上方蒸汽出口输出;分离出的水与给水管注入的水再进入下降管。用来产生饱和蒸汽的上升管管簇称为蒸发器，电厂锅炉还有省煤器与过热器，它们都由管簇组成。进汽包的水先在省煤器加热，再通过汽包、下降管进入蒸发器，可以提高蒸发器的效率与锅炉的效率。蒸发器生成的饱和蒸汽经汽包输出，再进入过热器加热成过热蒸汽，用过热蒸汽推动蒸汽轮机运转能保证系统的高效与安全。锅炉组成原理图上升管霧电力专家联盟3下降査余热汽饱和蕪汽菅过热蒸汽岀口高温：■燃从燃气轮机排出的气体温度高达摄氏600度，仍然具备很高的能量，把这些高温气体送到锅炉，把水加热成蒸汽去推动蒸汽轮机，带动发电机发电，可使发电容量与联合循环机组的热效率相对增高50%左右。这个靠燃气轮机排出气体的余热来产生蒸汽的锅炉称为余热锅炉。从外观上看锅炉主要有进口烟道、炉体、汽包、烟囱组成。炉体内有密集的管道，给水泵将要加热的水压进这些管道，燃气轮机排出的高温气体将管道内的水加热成高压蒸汽，下面就是余热锅炉的外观图（进口烟道为剖面）。余热锅炉4余热锅炉结构余热锅炉本体采用模块化结构，以方便运输、安装。模块由管簇组成,是几十根管子组成的蛇形管组件,模块两端有上联箱与下联箱，是锅炉的受热部件，水在模块内被外部的高温气体加热。锅炉模块为了更好的传递热量，在管道外表焊上鳍片（也称肋片）来增大管道的传热面积，下图展示的是一小段焊有鳍片的管道。焊有鳍片的管道5打开锅炉的侧壁，可看到内部装有多个模块，实际锅炉有近20个模块，其中多数是蒸发器、省煤器、过热器三类模块，除此还有再热器模块。余热锅炉剖面图余热锅炉汽水流程大型燃机电厂采用三压再热循环余热锅炉，汽水系统主要由低压、中压、高压三部分组成，可同时产生低压过热蒸汽、中压过热蒸汽、高压过热蒸汽，分别驱动低压汽轮机、中压汽轮机、高压汽轮机，可最充分的把燃气的热能转换成机械功。低压部分由低压省煤器、低压汽包、低压蒸发器、低压过热器组成。从凝结6水泵来的冷水，通过低压省煤器预热后输入低压汽包，汽包下面连接着蒸发器，水在低压蒸发器内加热成饱和蒸汽上升到低压汽包。饱和蒸汽从低压汽包输出再通过低压过热器加热，产生低压过热蒸汽，用来驱动低压蒸汽轮机旋转做功。余热锅炉汽水流程中压部分由中压省煤器、中压汽包、中压蒸发器、中压过热器、再热器组成。通过低压汽包出来的水由中压给水泵注入中压省煤器继续加热，然后进入中压汽包，在中压蒸发器内加热成饱和蒸汽上升到中压汽包。从中压汽包输出的饱和蒸汽通过中压过热器加热，然后再与高压汽轮机排出来的蒸汽混合，一同经过再热器加热，产生中压再热蒸汽，用来驱动中压蒸汽轮机旋转做功。高压部分由高压省煤器、高压汽包、高压蒸发器、高压过热器组成。通过低压汽包出来的水由高压给水泵注入高压省煤器加热，然后进入高压汽包，在高压蒸发器内加热成饱和蒸汽上升到高压汽包。从高压汽包输出的饱和蒸汽通过高压过热器加热，产生高压过热蒸汽，用来驱动高压蒸汽轮机旋转做功。从燃气轮机排出的气体温度高达摄氏600度，仍然具备很高的能量，用这...
