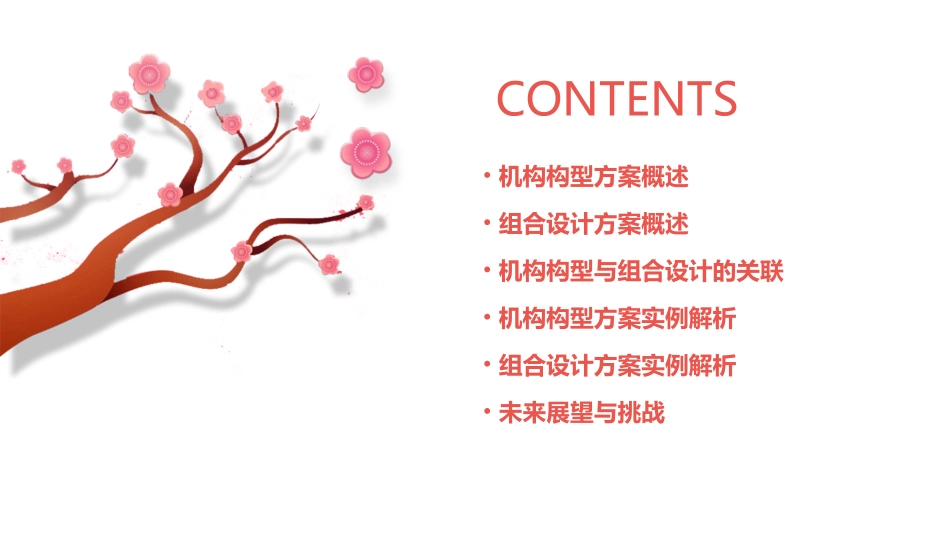

机构构型方案与组合设计方案课件CONTENTS•机构构型方案概述•组合设计方案概述•机构构型与组合设计的关联•机构构型方案实例解析•组合设计方案实例解析•未来展望与挑战机构构型方案概述010102机构构型定义机构构型是机构设计中的重要环节，它决定了机构的运动性能、工作精度和使用寿命等关键因素。机构构型是指通过合理地布置和安排机构中的各个零部件，使其能够实现特定的运动和功能。根据运动形式的不同，机构构型可以分为平面机构和空间机构两大类。平面机构是指所有零部件都在一个平面内运动的机构，如连杆机构、凸轮机构等。空间机构是指零部件之间存在三维空间运动的机构，如齿轮机构、蜗杆机构等。机构构型分类机构构型广泛应用于各种机械、汽车、航空航天、船舶等领域。在汽车领域中，机构构型用于实现汽车的行驶、转向、制动等功能。在机械领域中，机构构型用于实现各种运动和功能，如传动、夹紧、弯曲等。在航空航天和船舶领域中，机构构型需要具备高精度、高稳定性和轻量化的特点，以满足特殊的工作环境和使用要求。9字9字9字9字机构构型的应用场景组合设计方案概述02总结词定义与原则详细描述组合设计是一种创新性的设计方法，它通过将多个独立的设计元素或模块进行组合，以实现特定的功能和目标。组合设计遵循一系列原则，包括模块化、标准化、互换性和优化等，以确保设计的有效性和可靠性。组合设计的定义与原则总结词：流程详细描述：组合设计的流程通常包括以下几个步骤：明确设计目标、选择和确定设计元素或模块、进行组合设计、测试和验证、优化和改进。这些步骤需要反复进行，以确保最终的设计方案满足要求。组合设计的流程评估与优化总结词在组合设计的过程中，需要对设计方案进行评估和优化。评估可以通过实验、仿真和其他方法进行，以检查设计的性能、可靠性和其他关键指标。优化则是在评估的基础上，对设计方案进行调整和改进，以提高设计的质量和效果。详细描述组合设计的评估与优化机构构型与组合设计的关联03机构构型的稳定性决定了组合设计的可行性。如果机构构型不稳定，那么组合设计可能会受到影响，导致无法实现预期的功能。机构构型的灵活性决定了组合设计的多样性。机构构型越灵活，组合设计的可能性就越大，可以满足更多的设计需求。机构构型对组合设计的影响机构构型的灵活性影响机构构型的稳定性影响通过组合设计，可以对机构构型进行优化，提高其性能和效率。例如，通过合理的组合设计，可以减少机构的复杂度，降低成本，提高可靠性。组合设计的优化作用组合设计可以激发对机构构型的创新。通过不同的组合方式，可以创造出全新的机构构型，满足新的设计需求。组合设计的创新作用组合设计对机构构型的反作用协同发展的必要性机构构型与组合设计是相辅相成的，只有协同发展才能实现最佳的设计效果。机构构型提供基础框架，而组合设计提供灵活性和多样性，两者结合才能创造出优秀的机械系统。协同发展的方法为了实现协同发展，需要采用系统化的设计方法。首先确定机构构型的稳定性，然后根据设计需求进行组合设计，最后对整个系统进行优化和验证。机构构型与组合设计的协同发展机构构型方案实例解析04通过机械传动原理实现机构运动利用齿轮、链条、丝杠等机械元件，将动力传递至执行机构，实现各种机械运动。广泛应用于各种机械设备、自动化生产线等领域。结构简单、成本低、可靠性高，但传动效率较低、精度不高。总结词详细描述应用领域优缺点分析机械式机构构型方案利用电机作为动力源，通过减速器、传动轴等将动力传递至执行机构，实现各种电动运动。01020304通过电机驱动实现机构运动广泛应用于数控机床、机器人等领域。传动效率高、精度高、调速范围广，但成本较高、能耗较大。总结词应用领域详细描述优缺点分析电动式机构构型方案通过气压传动原理实现机构运动总结词利用气瓶、气泵等产生压缩空气，通过管道、气缸等将动力传递至执行机构，实现各种气压运动。详细描述广泛应用于自动化生产线、包装机械等领域。应用领域结构简单、成本低、动作迅速，但气压稳定性较差、噪音较大。优缺点分析气压式机构构型方案组合设计方案实例解析05VS...
