基于PLC的智能温室控制系统设计 通信技术专业VIP免费

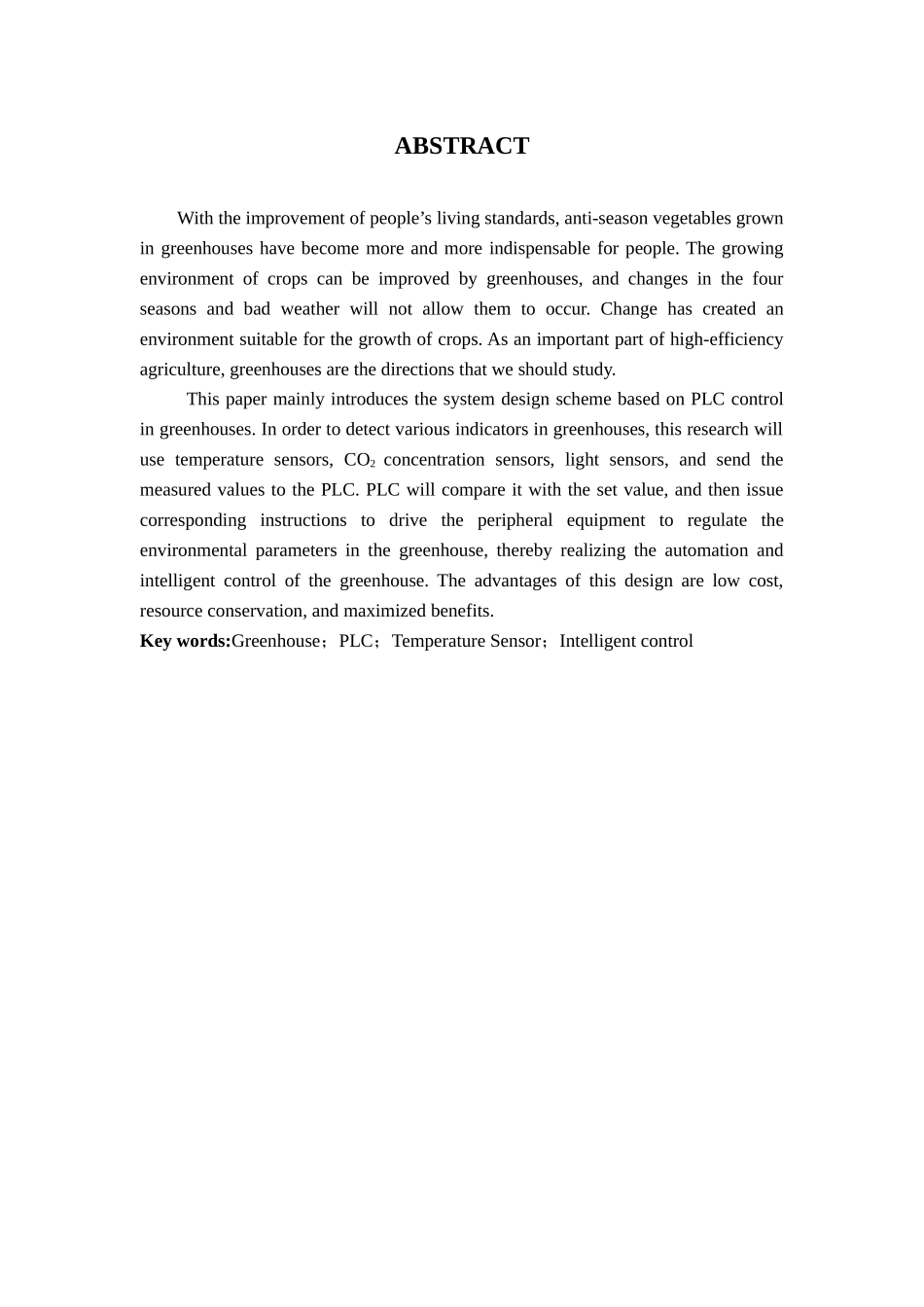

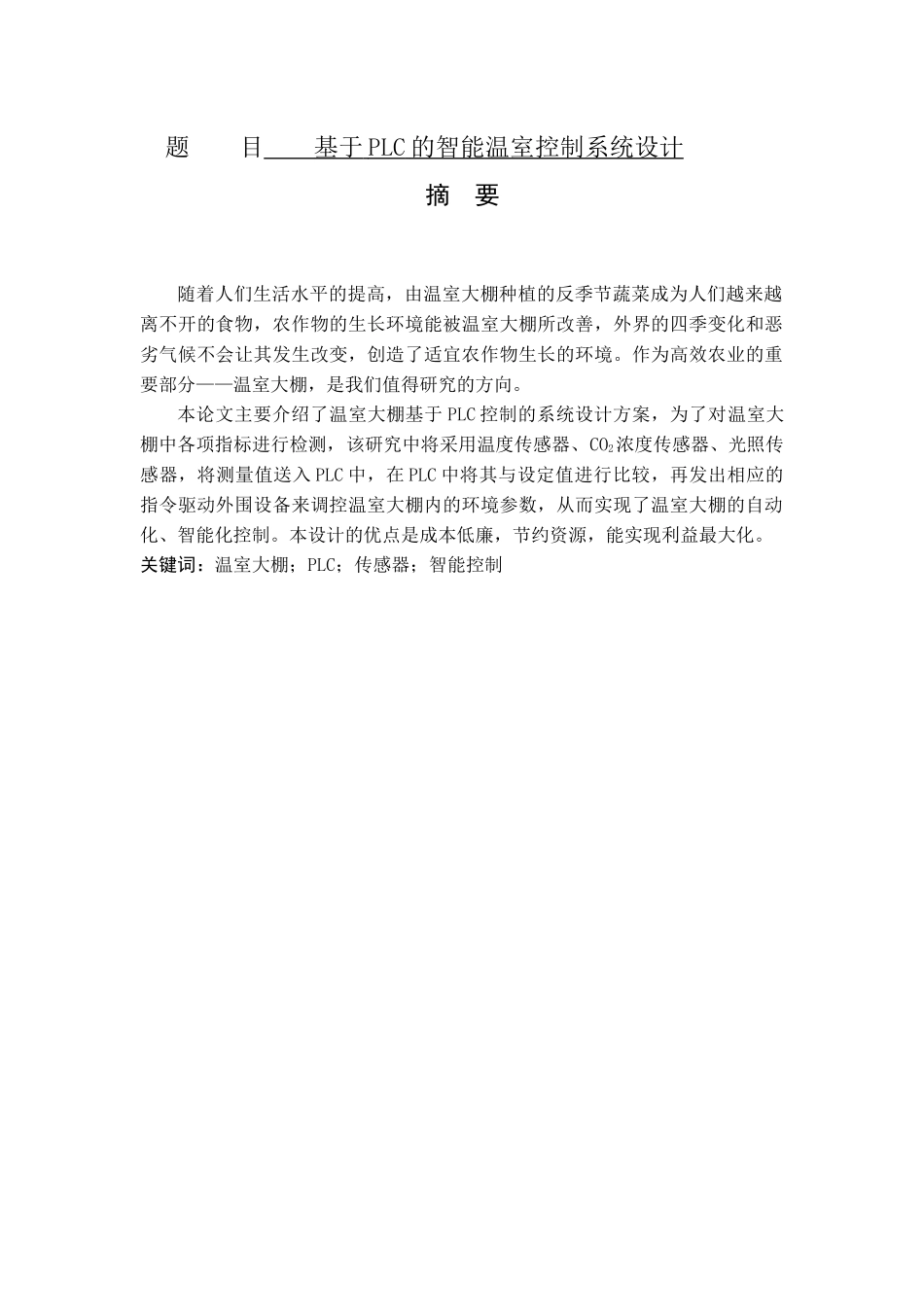

题目基于PLC的智能温室控制系统设计摘要随着人们生活水平的提高，由温室大棚种植的反季节蔬菜成为人们越来越离不开的食物，农作物的生长环境能被温室大棚所改善，外界的四季变化和恶劣气候不会让其发生改变，创造了适宜农作物生长的环境。作为高效农业的重要部分——温室大棚，是我们值得研究的方向。本论文主要介绍了温室大棚基于PLC控制的系统设计方案，为了对温室大棚中各项指标进行检测，该研究中将采用温度传感器、CO2浓度传感器、光照传感器，将测量值送入PLC中，在PLC中将其与设定值进行比较，再发出相应的指令驱动外围设备来调控温室大棚内的环境参数，从而实现了温室大棚的自动化、智能化控制。本设计的优点是成本低廉，节约资源，能实现利益最大化。关键词：温室大棚；PLC；传感器；智能控制ABSTRACTWiththeimprovementofpeople’slivingstandards,anti-seasonvegetablesgrowningreenhouseshavebecomemoreandmoreindispensableforpeople.Thegrowingenvironmentofcropscanbeimprovedbygreenhouses,andchangesinthefourseasonsandbadweatherwillnotallowthemtooccur.Changehascreatedanenvironmentsuitableforthegrowthofcrops.Asanimportantpartofhigh-efficiencyagriculture,greenhousesarethedirectionsthatweshouldstudy.ThispapermainlyintroducesthesystemdesignschemebasedonPLCcontrolingreenhouses.Inordertodetectvariousindicatorsingreenhouses,thisresearchwillusetemperaturesensors,CO2concentrationsensors,lightsensors,andsendthemeasuredvaluestothePLC.PLCwillcompareitwiththesetvalue,andthenissuecorrespondinginstructionstodrivetheperipheralequipmenttoregulatetheenvironmentalparametersinthegreenhouse,therebyrealizingtheautomationandintelligentcontrolofthegreenhouse.Theadvantagesofthisdesignarelowcost,resourceconservation,andmaximizedbenefits.Keywords:Greenhouse；PLC；TemperatureSensor；Intelligentcontrol目录第一章绪论11.1课题背景11.2研究目的和意义11.3国内外研究现状2第二章系统总设计方案32.1系统的设计任务32.2系统的控制方案4第三章控制系统硬件方案设计53.1电气控制系统主电路设计53.2电气控制系统各部分控制电路设计53.3PLC硬件电路设计93.4传感器型号选择11第四章控制系统软件方案设计144.1STEP7Micro/Win软件简介144.2控制系统程序设计思路144.3控制系统程序流程图154.4控制程序设计及分析16第五章控制程序的仿真与调试245.1仿真软件介绍245.2仿真与调试准备工作245.3程序仿真与调试24结论26致谢27参考文献281第一章绪论1.1课题背景随着农业生产越来越朝着自动化、智能化的方向发展，一些问世的温湿度监测与控制也与时俱进。而我国的现代化温室是在引进国外技术与自我开发的基础上发展起来的。本课题研究的重点是：实现温室大棚的温度智能控制，为了满足温湿度的需要能够自动调节温度。目前，我国很难保障生产生活的需要，这是由于绝大多数温室设备都比较老旧。这种温度采集一般需要在温室内布置大量的测温电缆，才能把传感器上采集到的温度信号送到主机上，安装和拆卸都很繁杂，成本也比较高，同时线路上一般传送的是模拟信号，线路损耗又严重影响到测温精度。在这种情况下，开发一种实时性高，精度高，运行可靠、稳定的精度也很难保证。针对现有技术的不足，提供一种替代人工控制温度操作，适用性广，结构简单，操作方便，温室资源利用率高，生产成本低，这就是本文设计温室大棚智能控制系统的目的所在。1.2研究目的和意义作为高效农场的一个重要部分——温室大棚。对农业生产环境的一些重要参数进行检测和控制是现代化农业生产中的重要一项。例如：空气的温度、湿度、土壤的含水率等。为了使作物达到优质、高产、高效的栽培要求，要对监测数据进行分析，结合作物生长发育规律，控制环境条件。而在农业种植问题中，温室环境与作物的生长、发育、能量交换密切相关，要实现温室生产管理自动化、科学化，进行环境测控是必不可少的。现代化农业生产中，现代农业设施发挥着巨大的作用，其中蔬菜大棚就是典型的...
