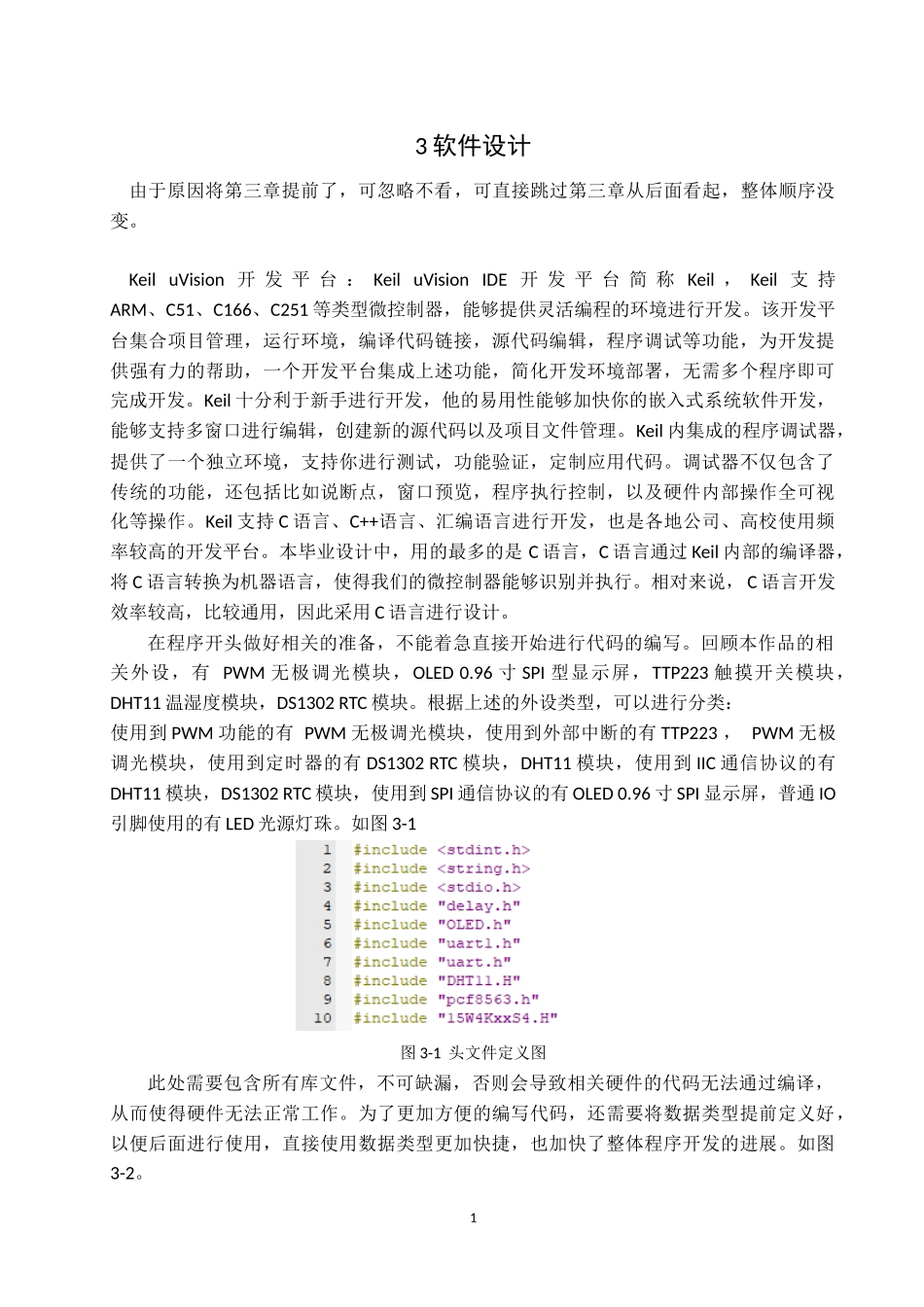

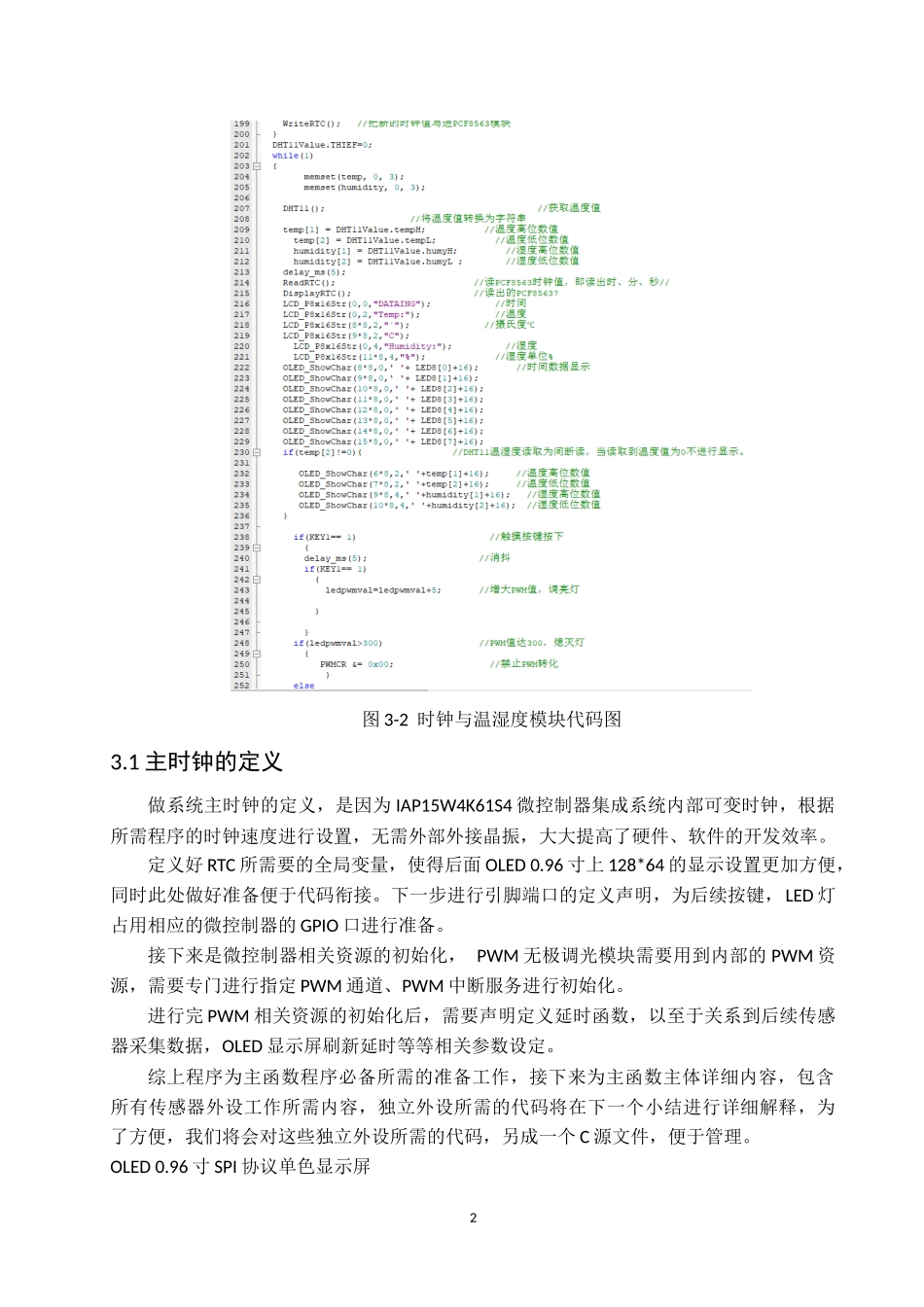

3软件设计由于原因将第三章提前了,可忽略不看,可直接跳过第三章从后面看起,整体顺序没变。KeiluVision开发平台:KeiluVisionIDE开发平台简称Keil,Keil支持ARM、C51、C166、C251等类型微控制器,能够提供灵活编程的环境进行开发。该开发平台集合项目管理,运行环境,编译代码链接,源代码编辑,程序调试等功能,为开发提供强有力的帮助,一个开发平台集成上述功能,简化开发环境部署,无需多个程序即可完成开发。Keil十分利于新手进行开发,他的易用性能够加快你的嵌入式系统软件开发,能够支持多窗口进行编辑,创建新的源代码以及项目文件管理。Keil内集成的程序调试器,提供了一个独立环境,支持你进行测试,功能验证,定制应用代码。调试器不仅包含了传统的功能,还包括比如说断点,窗口预览,程序执行控制,以及硬件内部操作全可视化等操作。Keil支持C语言、C++语言、汇编语言进行开发,也是各地公司、高校使用频率较高的开发平台。本毕业设计中,用的最多的是C语言,C语言通过Keil内部的编译器,将C语言转换为机器语言,使得我们的微控制器能够识别并执行。相对来说,C语言开发效率较高,比较通用,因此采用C语言进行设计。在程序开头做好相关的准备,不能着急直接开始进行代码的编写。回顾本作品的相关外设,有PWM无极调光模块,OLED0.96寸SPI型显示屏,TTP223触摸开关模块,DHT11温湿度模块,DS1302RTC模块。根据上述的外设类型,可以进行分类:使用到PWM功能的有PWM无极调光模块,使用到外部中断的有TTP223,PWM无极调光模块,使用到定时器的有DS1302RTC模块,DHT11模块,使用到IIC通信协议的有DHT11模块,DS1302RTC模块,使用到SPI通信协议的有OLED0.96寸SPI显示屏,普通IO引脚使用的有LED光源灯珠。如图3-1图3-1头文件定义图此处需要包含所有库文件,不可缺漏,否则会导致相关硬件的代码无法通过编译,从而使得硬件无法正常工作。为了更加方便的编写代码,还需要将数据类型提前定义好,以便后面进行使用,直接使用数据类型更加快捷,也加快了整体程序开发的进展。如图3-2。1图3-2时钟与温湿度模块代码图3.1主时钟的定义做系统主时钟的定义,是因为IAP15W4K61S4微控制器集成系统内部可变时钟,根据所需程序的时钟速度进行设置,无需外部外接晶振,大大提高了硬件、软件的开发效率。定义好RTC所需要的全局变量,使得后面OLED0.96寸上128*64的显示设置更加方便,同时此处做好准备便于代码衔接。下一步进行引脚端口的定义声明,为后续按键,LED灯占用相应的微控制器的GPIO口进行准备。接下来是微控制器相关资源的初始化,PWM无极调光模块需要用到内部的PWM资源,需要专门进行指定PWM通道、PWM中断服务进行初始化。进行完PWM相关资源的初始化后,需要声明定义延时函数,以至于关系到后续传感器采集数据,OLED显示屏刷新延时等等相关参数设定。综上程序为主函数程序必备所需的准备工作,接下来为主函数主体详细内容,包含所有传感器外设工作所需内容,独立外设所需的代码将在下一个小结进行详细解释,为了方便,我们将会对这些独立外设所需的代码,另成一个C源文件,便于管理。OLED0.96寸SPI协议单色显示屏2针对中景园生产的0.96寸SPI通信协议的OLED显示屏技术手册提供的时序图。如图3-3所示:图3-3n行m列OLED屏扫描原理时序图3.2SPI协议的定义先来解释,SPI是SerialPeripheralInterface三个英文单词的首字母缩写,用中文来说即为串行通信外部接口,是摩托罗拉公司首次在MC68HC系列处理器定义。如果要用好SPI协议,则需要关注SPI通信时序根据几根关键的线:SDO主设备输出从设备输入(数据输出),SDI主设备输入从设备输出(数据输入),SCLK时钟信号,CS使能信号(片选)。主要工作方式为主从方式工作,此处的主设备为IAP15W4K61S2微控制器,从设备此处为OLED0.96寸SPI协议单色显示屏。从上图可知,行同步信号依次输出,等到信号序列1位置,帧同步信号置高电平,依此类推,每逢行同步信号序列1处,帧同步信号跟着一起置高电平,产生的周期即为TFRM。行扫描信号产生在行同步信号序列1的下降沿位置,整个周期在行同步信号序列1和行同步信号序列2的下降沿区间段,即为TLINE。第...
