盾构机姿态控制与纠偏VIP免费

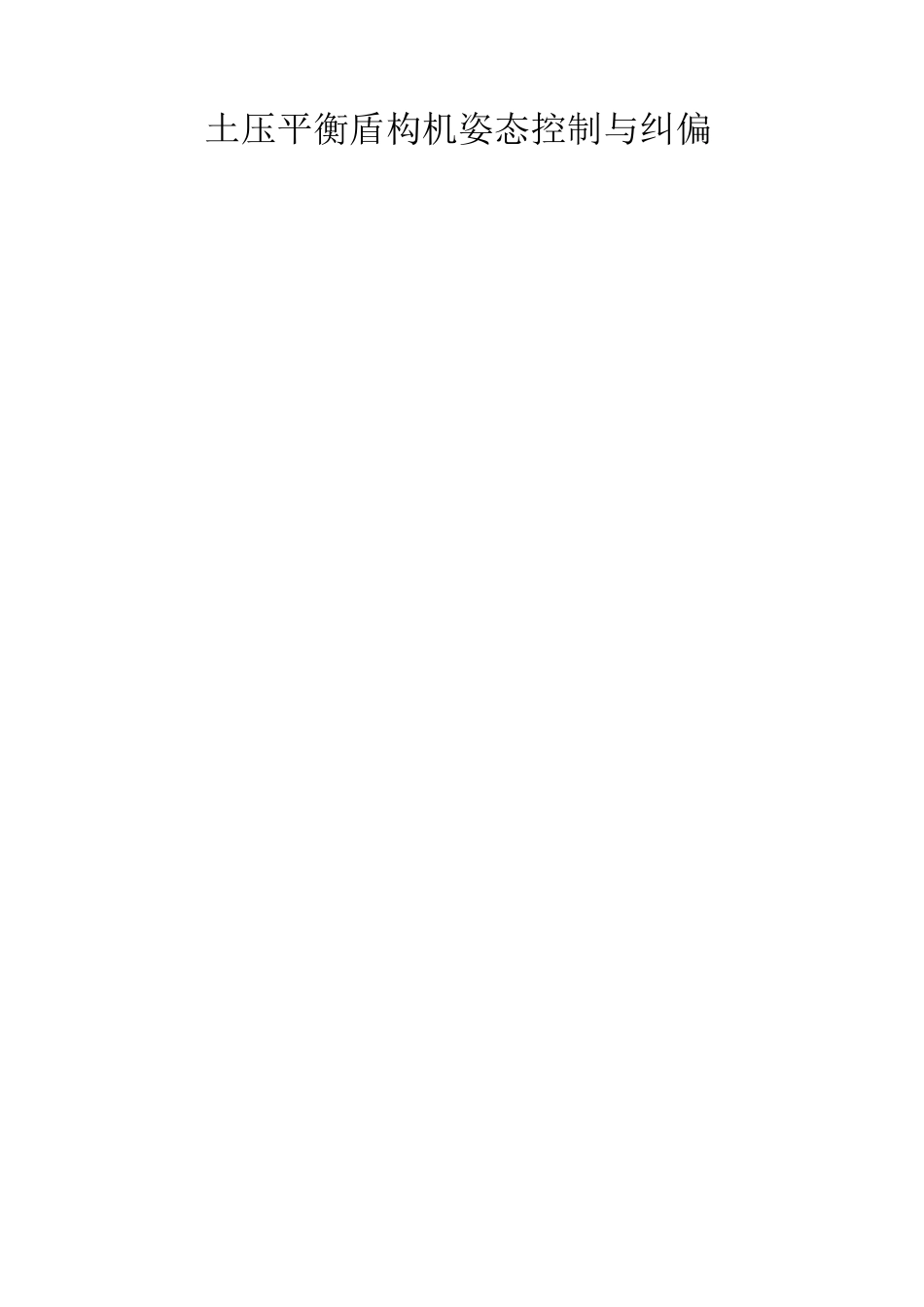

土压平衡盾构机姿态控制与纠偏目录一、姿态控制1、姿态控制基本原则盾构机的姿态控制简言之就是，通过调整推进油缸的几个分组区的推进油压的差值，并结合绞接油缸的调整，使盾构机形成向着轴线方向的趋势，使盾构机三个关键节，是（切口、绞接、盾尾）尽量保持在轴线附近。以隧道轴线为目标，根据自动测量系统显示的轴线偏差和偏差趋势把偏差控制在设计范围内，同时在掘进过程中进行盾构姿态调整，确保管片不破损及错台量较小。通常的说就是保头护尾。测量系统主要的几个参数：盾首（刀盘切口）偏差：刀盘中心与设计轴线间的垂足距离。盾尾偏差：盾尾中心与设计轴线间的垂足距离。趋势：指按照当前盾构偏差掘进，每掘进lm产生的偏差，单位mm/m。滚动角：指盾构绕其轴线发生的转动角度。仰俯角：盾构轴线与水平面间的夫角。2、盾构方向控制通过调节分组油缸的推进力与油缸行程从而实现盾构的水平调向和垂直调向。不同的盾构油缸分组不同，分组的数量越多越利于调向。所有的油缸均自由的方式对调向最为有利。方向控制要点：(1)控制要点：以盾尾位置为控制点1例如在盾构通过富水岩层中，管片己上浮和旋转，因此需要提前对盾构头部姿态作出调整，一般情况下会通过人工测量反馈一定的上浮量，将垂直姿态适当的下调一定的比例，如上浮100mm时，需将整体姿态向下50mm。确保盾尾管片的姿态在控制轴线允许偏差范围内。(2)调节量控制一般情况下掘进调节量5mm/m以内较为合理，线性最佳，特殊情况下，可根据线路的转弯半径提前进行调节。例如在左转时，进入转弯曲线前，需提前向左边进行适当的偏移。因此主司机必须提前掌握整个线路的走向以及趋势，确保方向能够更加缓和的调整。(3)趋势调节趋势一般情况下不能太大，否则会造成急于纠偏的现象，大趋势变化由大方位变化而来。趋势要与管片银行量调整大小匹配，在管片能够调整的范围内进行调向。也就是要跟着管片方向进行调向。反之则容易使管片与盾尾卡死，绞接力及行程会增力口。(4)油在工行程差一般情况下油在工行程差不大于50mm，在特殊情况下油缸行程差值也不要大于60mm。油缸行走的差值，直接反映了调向的快慢，例如左边的油在工行程比右边的行程多行走50mm，那么方向将向右边偏移，一般情况下调节的行走行程的差值不大于管片调形量，例如管片银行量为38mm，那么每环最大的调节行程差控制在38mm以内较为合适，否则过快的调向会造成卡盾现象(5)铰接控制对于被动式铰接来说，铰接基本处于自由的状态，切口及盾尾的姿态趋势决定了铰接的位置状态，一般来讲，如果切口和盾尾的位置状态控制的好的情况下，则铰接的位置状态也会比较理想，如果铰接位置偏离施工轴线较小，则不需要做刻意的调整，只需要使切口保持在施工轴线附近进行推进，再控制好盾尾的姿态，则铰接也可以回到施工轴线的附近，但如果铰接偏离施工轴线比较大，则需要通过调整推进方法进行调整，一般我们采取梯形推进的方法进行调整，即以靠近施工轴线的趋势推进一段距离，然后再以平行施工轴线的趋势推进一段距离，以此方法重复进行一段距离的推进后，则铰接的位置状态一般情况下可以在较短的距离内调整到施工轴线附近。一般情况下铰接行程在其油缸总行程的中卫左右以下，例如铰接油缸极限行程为140mm,—般情况下油缸进行控制在80mm以下较为合适，但是也不易过小，控制在30mm以上。(6)速度与调向的关系掘进速度的快慢与调向也有直接的关系，在一般情况下，速度慢对调向更为有利，因此在调向困难时，一定要放慢掘进速度已确保方向可控，并且每掘进300-500mm的油在工行程，观察姿态的变化是否与调节的方向相一致。如果行程差在增大而方向没有任何变化或向相反的方向移动，那么需立即停机并将情况及时的反馈至相关人员进行测量核定。3、影响盾构机姿态及隧道轴线的主要因素在进行盾构法隧道施工中，由于盾构机是始终悬浮于原状土体之内的，整条隧道必须一次成型，不具有调整性。所以在施工中必须事先分析好一些影响施工的主要因素，从而确定相应的解决方案，以保证隧道的整体成型质量，其中对盾构机姿态及隧道轴线的影响又是最主要的因素，需要进行系统地分析具体的解决。主要包括以...
