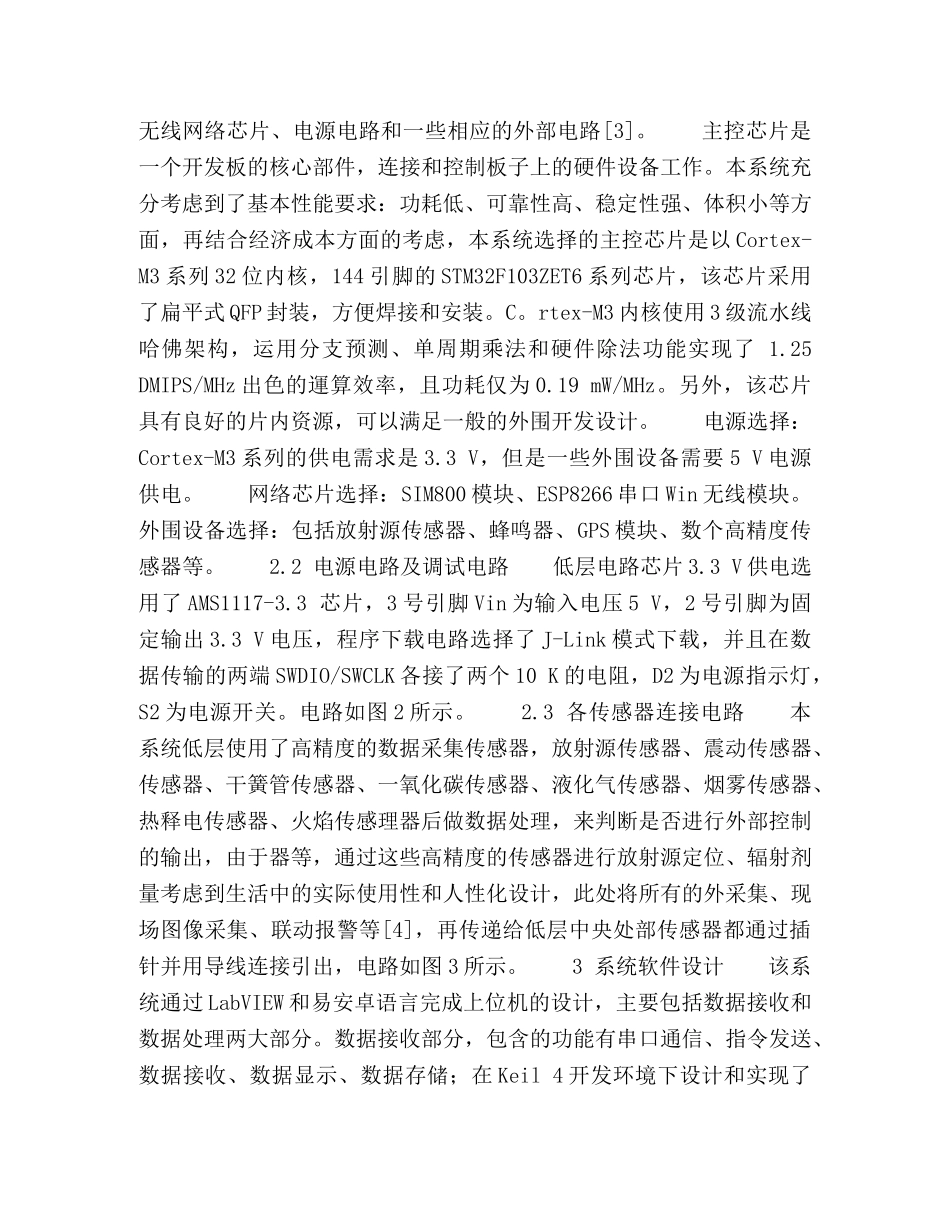

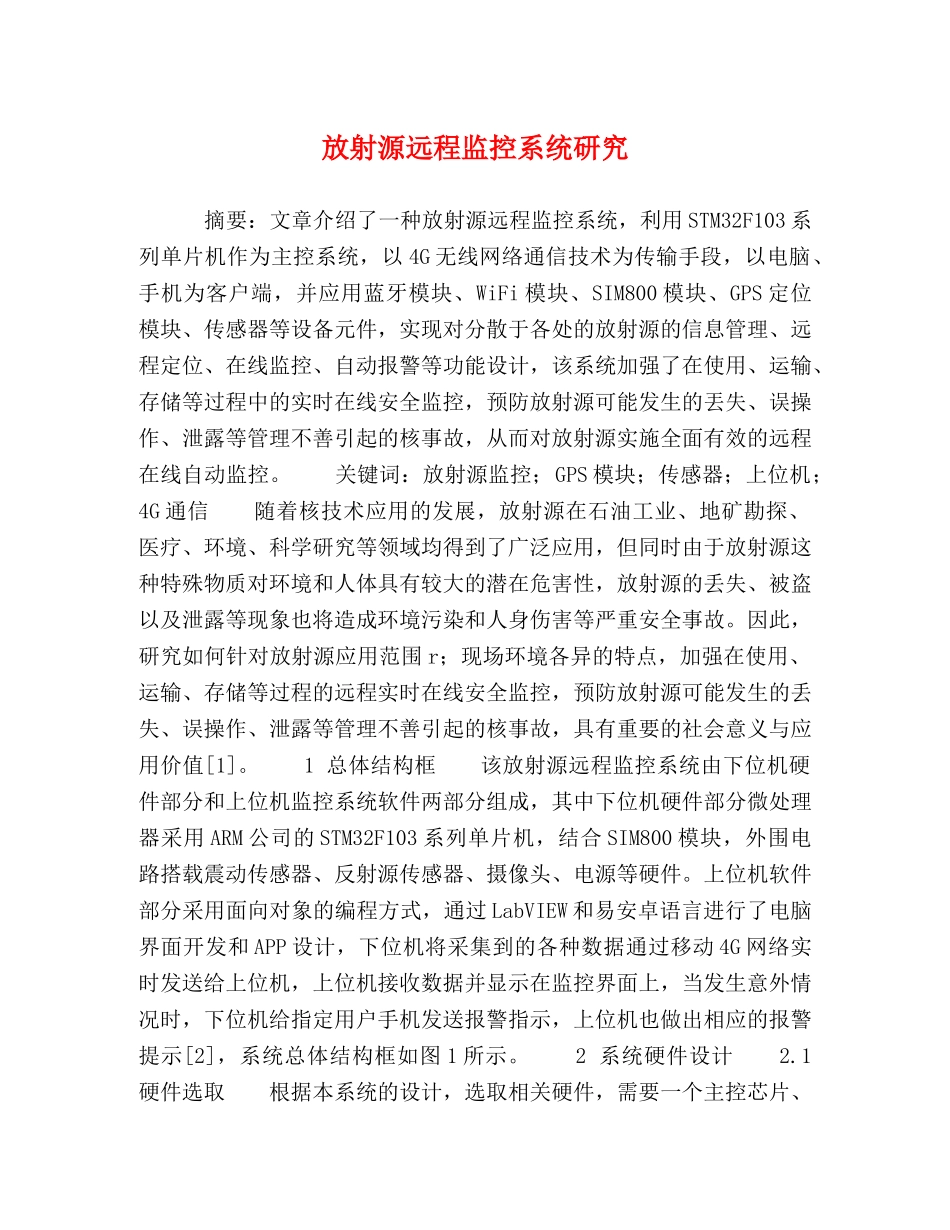

放射源远程监控系统研究摘要：文章介绍了一种放射源远程监控系统，利用STM32F103系列单片机作为主控系统，以4G无线网络通信技术为传输手段，以电脑、手机为客户端，并应用蓝牙模块、WiFi模块、SIM800模块、GPS定位模块、传感器等设备元件，实现对分散于各处的放射源的信息管理、远程定位、在线监控、自动报警等功能设计，该系统加强了在使用、运输、存储等过程中的实时在线安全监控，预防放射源可能发生的丟失、误操作、泄露等管理不善引起的核事故，从而对放射源实施全面有效的远程在线自动监控。关键词：放射源监控；GPS模块；传感器；上位机；4G通信随着核技术应用的发展，放射源在石油工业、地矿勘探、医疗、环境、科学研究等领域均得到了广泛应用，但同时由于放射源这种特殊物质对环境和人体具有较大的潜在危害性，放射源的丢失、被盗以及泄露等现象也将造成环境污染和人身伤害等严重安全事故。因此，研究如何针对放射源应用范围r；现场环境各异的特点，加强在使用、运输、存储等过程的远程实时在线安全监控，预防放射源可能发生的丢失、误操作、泄露等管理不善引起的核事故，具有重要的社会意义与应用价值[1]。1总体结构框该放射源远程监控系统由下位机硬件部分和上位机监控系统软件两部分组成，其中下位机硬件部分微处理器采用ARM公司的STM32F103系列单片机，结合SIM800模块，外围电路搭载震动传感器、反射源传感器、摄像头、电源等硬件。上位机软件部分采用面向对象的编程方式，通过LabVIEW和易安卓语言进行了电脑界面开发和APP设计，下位机将采集到的各种数据通过移动4G网络实时发送给上位机，上位机接收数据并显示在监控界面上，当发生意外情况时，下位机给指定用户手机发送报警指示，上位机也做出相应的报警提示[2]，系统总体结构框如图1所示。2系统硬件设计2.1硬件选取根据本系统的设计，选取相关硬件，需要一个主控芯片、此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。无线网络芯片、电源电路和一些相应的外部电路[3]。主控芯片是一个开发板的核心部件，连接和控制板子上的硬件设备工作。本系统充分考虑到了基本性能要求：功耗低、可靠性高、稳定性强、体积小等方面，再结合经济成本方面的考虑，本系统选择的主控芯片是以Cortex-M3系列32位内核，144引脚的STM32F103ZET6系列芯片，该芯片采用了扁平式QFP封装，方便焊接和安装。C。rtex-M3内核使用3级流水线哈佛架构，运用分支预测、单周期乘法和硬件除法功能实现了1.25DMIPS/MHz出色的運算效率，且功耗仅为0.19mW/MHz。另外，该芯片具有良好的片内资源，可以满足一般的外围开发设计。电源选择：Cortex-M3系列的供电需求是3.3V，但是一些外围设备需要5V电源供电。网络芯片选择：SIM800模块、ESP8266串口Win无线模块。外围设备选择：包括放射源传感器、蜂鸣器、GPS模块、数个高精度传感器等。2.2电源电路及调试电路低层电路芯片3.3V供电选用了AMS1117-3.3芯片，3号引脚Vin为输入电压5V，2号引脚为固定输出3.3V电压，程序下载电路选择了J-Link模式下载，并且在数据传输的两端SWDIO/SWCLK各接了两个10K的电阻，D2为电源指示灯，S2为电源开关。电路如图2所示。2.3各传感器连接电路本系统低层使用了高精度的数据采集传感器，放射源传感器、震动传感器、传感器、干簧管传感器、一氧化碳传感器、液化气传感器、烟雾传感器、热释电传感器、火焰传感理器后做数据处理，来判断是否进行外部控制的输出，由于器等，通过这些高精度的传感器进行放射源定位、辐射剂量考虑到生活中的实际使用性和人性化设计，此处将所有的外采集、现场图像采集、联动报警等[4]，再传递给低层中央处部传感器都通过插针并用导线连接引出，电路如图3所示。3系统软件设计该系统通过LabVIEW和易安卓语言完成上位机的设计，主要包括数据接收和数据处理两大部分。数据接收部分，包含的功能有串口通信、指令发送、数据接收、数据显示、数据存储；在Keil4开发环境下设计和实现了此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。下位机的运行程序，结合一些函数来实现各个模块对应的...
