农村小型污水处理站远程监控管理系统

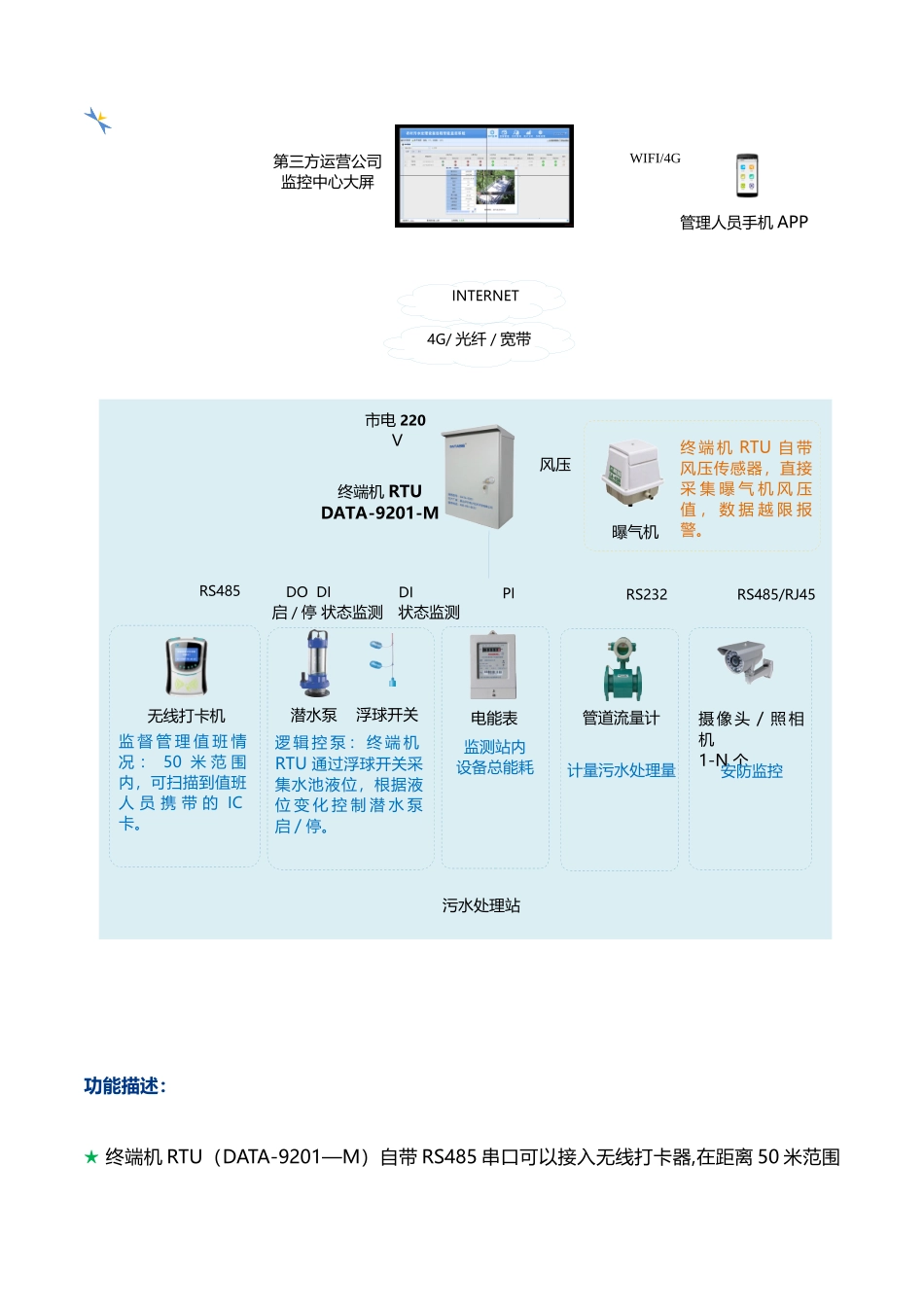

农村小型污水处理站远程监控管理系统农村生活环境越来越美好，尤其是沿海发达城市的周边农村，农村与城市的界限越来越模糊.市政部门对于农村生活污水的处理有自己独特的方式,农村由于地域分布性广，不太可能像大城市一样，集中管理，兴建大型的污水处理厂，多数还是以分散建设小型简易污水处理站的模式处理农村生活污水。污水处理站，由政府出资建立，日常运营多数是委托第三方管理.每个污水处理站，每年政府拨付一定费用给第三方运营公司。运营公司比较通用的办法就是在污水处理站长期有人驻守或者轮巡检查。此种管理方式有如下弊端：▲ 人工成本大，占据整个运营成本的很大一部分;▲ 管理不到位,值班人员轮巡去没去,有没有尽职，无法推断；▲ 值班人员，对于遇到的问题只有发生故障后才知道，并电话上报；▲ 管理人员对站内污水处理工艺情况不能实时知晓，缺乏预判;▲ 对站内设备的工作状况无法实时监控，不能做到及时发现问题；▲ 没有远程视频监控,安防问题比较突出。针对上述问题，平升电子已为多家客户提供了“农村小型污水处理站远程监控管理系统”的成套解决方案,现将解决方案分享给大家。系统框图：终端机 RTUDATA-9201-M第三方运营公司监控中心大屏摄 像 头 / 照 相机1-N 个RS485/RJ45PIRS232DO DIDI电能表监 督 管 理 值 班 情况 ： 50 米 范 围内，可扫描到值班人 员 携 带 的 IC卡。WIFI/4G管理人员手机 APP管道流量计潜水泵浮球开关曝气机无线打卡机4G/ 光纤 / 宽带 INTERNET逻 辑 控 泵 ： 终 端 机RTU 通过浮球开关采集水池液位，根据液位 变 化 控 制 潜 水 泵启 / 停。终 端 机 RTU 自 带风压传感器，直接采 集 曝 气 机 风 压值 ， 数 据 越 限 报警。安防监控监测站内设备总能耗计量污水处理量RS485污水处理站市电 220Ｖ风压启 / 停 状态监测状态监测功能描述：★ 终端机 RTU（DATA-9201—M）自带 RS485 串口可以接入无线打卡器,在距离 50 米范围内，就可扫描到值班人员所携带的 IC 卡，以保证值班人员按时巡检，不仅如此还可以通过 IC卡在范围内滞留时间来推断值班人员停留时间。★ 终端机 RTU 自带无线路由器，可以接入光纤、宽带、4G 网络，保证数据通讯正常；支持视频接入,可以实现远程视频监控，支持图片抓拍，兼容海康威视、大华的主力品牌。★ 曝气机是污水处理中最重要的设备，终端机 RTU 自带风压传感器采集曝气机输出的...
