基于单片机的智能微型称重装置设计和实现 电气自动化专业VIP免费

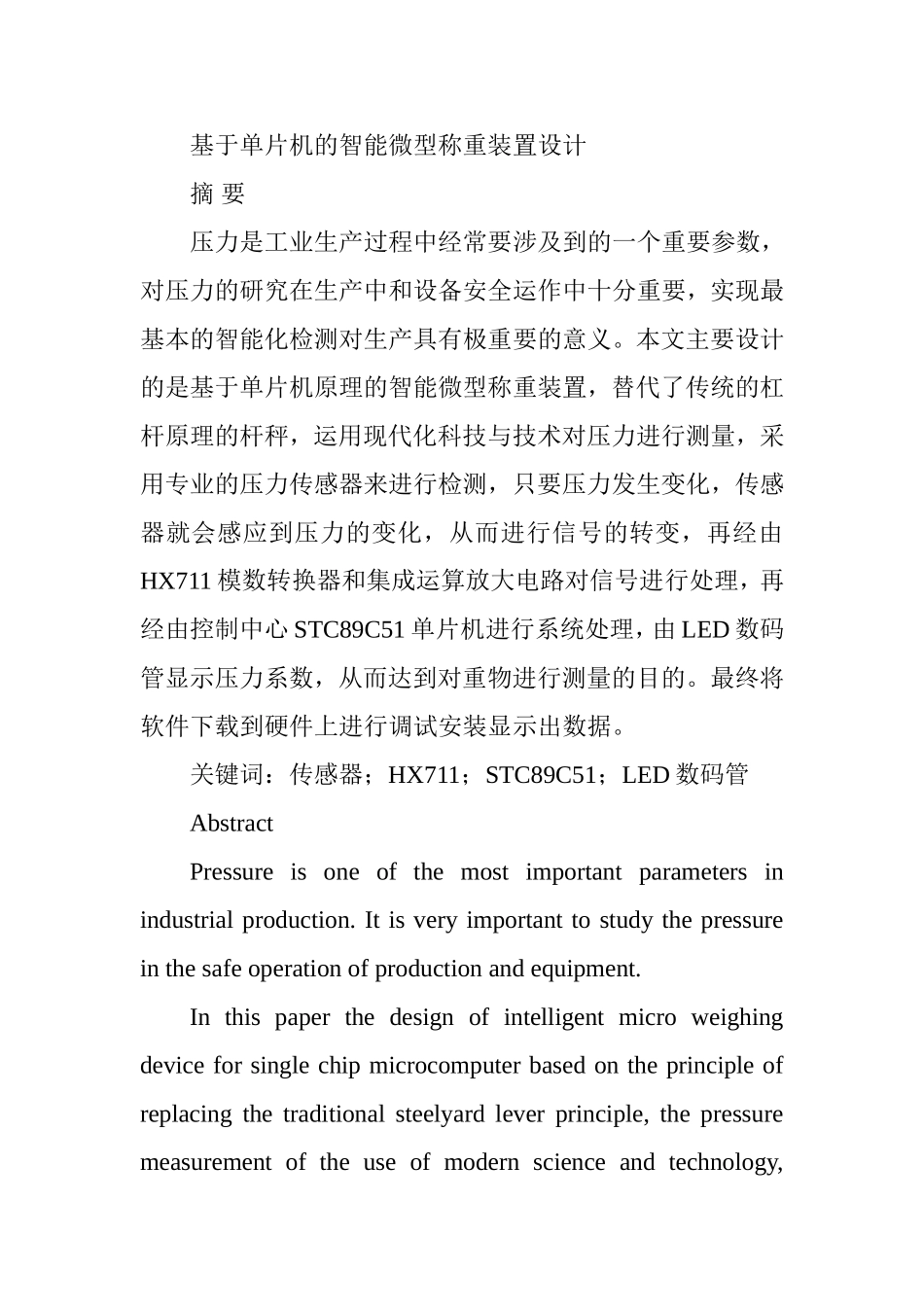

基于单片机的智能微型称重装置设计摘要压力是工业生产过程中经常要涉及到的一个重要参数，对压力的研究在生产中和设备安全运作中十分重要，实现最基本的智能化检测对生产具有极重要的意义。本文主要设计的是基于单片机原理的智能微型称重装置，替代了传统的杠杆原理的杆秤，运用现代化科技与技术对压力进行测量，采用专业的压力传感器来进行检测，只要压力发生变化，传感器就会感应到压力的变化，从而进行信号的转变，再经由HX711模数转换器和集成运算放大电路对信号进行处理，再经由控制中心STC89C51单片机进行系统处理，由LED数码管显示压力系数，从而达到对重物进行测量的目的。最终将软件下载到硬件上进行调试安装显示出数据。关键词：传感器；HX711；STC89C51；LED数码管AbstractPressureisoneofthemostimportantparametersinindustrialproduction.Itisveryimportanttostudythepressureinthesafeoperationofproductionandequipment.Inthispaperthedesignofintelligentmicroweighingdeviceforsinglechipmicrocomputerbasedontheprincipleofreplacingthetraditionalsteelyardleverprinciple,thepressuremeasurementoftheuseofmodernscienceandtechnology,mainlybypressuresensorqualityinformationismeasured,thesensorreceivesthefinemicropressurechangesintoelectricalsignal,andthenthroughtheHX711A/Dconverterandtheintegratedoperationalamplifiercircuitforsignalprocessing,andthenthroughtheSTC89C51SCMsystembelongstothecontrolcenter,throughtheLEDdigitaldisplaypressurecoefficient,soastoachievethepurposeofweightmeasurement.Finally,thesoftwareisdownloadedtothehardwaretobedebuggedandinstalled.Keywords:sensors,HX711,STC89C51,LEDdigitaltube目录TOC\o"1-3"\h\z\u摘要I第一章绪论11.1称重装置的发展及历史11.2电子秤的实用性11.3电子秤的发展1第二章主体设计2第三章压力检测系统的硬件设计33.1数据采集及称重装置33.2称重传感器的转换方式33.3金属应变片的要求43.4电桥平衡43.5非线性误差及温度补偿63.6信号放大电路7第四章硬件分析84.1HX711系统84.2单片机94.2.1STC89C52单片机简介94.2.2主要特性114.3系统显示器选择114.3.1方案一数码管显示114.3.2方案二LCD字符液晶显示124.4实物焊接13第五章总结13参考文献15附录A16附录B程序16致谢26第一章绪论1.1称重装置的发展及历史称重作为一种计量方式，已经有几千年的历史，称重器具作为人们日常生产生活的一件必不可少的生活必需品，主要应用于工业生产、交通运输、科学研究研发、生产生活等领域。称重装置作为衡量仪器，同样的也在工业和商业中运用十分重要。它最大的优点就是工作效率得到大大的提升。能够控制材料损耗的程度，而且产品质量也会得到提升。称重装置与生活密不可分，对于生活作用巨大。自秦始皇统一度量衡开始，使得度量器具有了一个一个标准，传统的称量基本采用的是简单的杠杆原理。但是当今世界科技飞速发展，传统的称重设备以及不足以满足人们日常生活需要，上个世纪五十年代，制造业由于电子技术的发展得到了较快的发展。在过去的几年里，出现了机械和电气设备的组合，在过去的50年里得到了发展和完善，电子器具从最初的简单机械到现如今的数字化，电子化的转变，电子秤的发明，很大程度改变了人们的工作方式与生活需求，满足了国内与国际市场的需要。传统的称重器具结构相对简单，但是有的地方一些不法商贩总会错改器具，使得缺乏一个正确合理的度量标准，给人们日常生产生活交易带来一个不公平的体验，欺骗消费者和买卖双方。1.2电子秤的实用性为了适合现如今社会发展和人们日常生产要求，电子秤根据人们需求在不同的使用场合也有相对应的型号和规模。人们在日常生活中只需要量程相对较小的，而在工业生产劳作中就需要量程比较大的，而他的规模也比较庞大。但是不论其规模大小程度，其操作简便，使得用户在使用过程中不需耗费很大的工作强度，工作简单，只需要键盘的显示器实现人与机器之间的操控的显示就可以完成对一个物体的测量。这些全归功于自动化和科技的发展。1.3电子秤的发...
