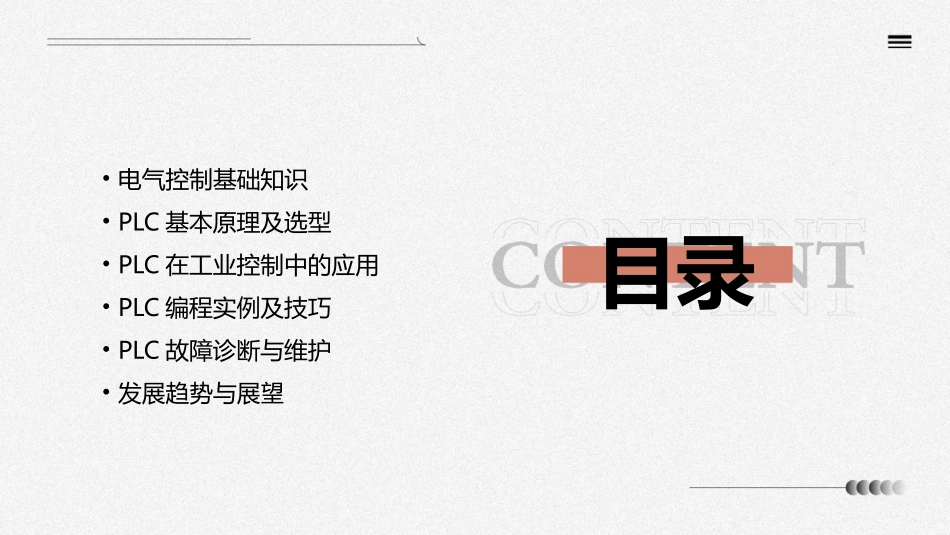

电气控制及PLC应用分解课件•电气控制基础知识•PLC基本原理及选型•PLC在工业控制中的应用•PLC编程实例及技巧•PLC故障诊断与维护•发展趋势与展望目录01电气控制基础知识电源部分提供电能，将电能转换成驱动各种电器设备的能源。控制部分用于实现各种控制动作，如启动、停止、反转等。执行部分接受控制部分发出的指令，驱动被控对象进行工作。检测部分检测被控对象的参数，如温度、压力、速度等，并将检测结果反馈给控制部分。电气控制系统的组成断路器用于远距离控制电动机等设备，具有失压保护和欠压保护功能。接触器继电器主令电器01020403用于发出指令信号，如按钮、行程开关等。用于切断或接通电路，有过载保护和短路保护功能。用于控制大电流或高电压电路，具有隔离和保护功能。常用低压电器元件电路图的组成包括电源、负载、控制元件和导线等。电路图的绘制规则应按照国家或行业标准进行绘制，如使用规定的图形符号、标注清晰等。电路图的解读需要了解各个元件的作用和工作原理，以及电路的控制过程和动作顺序。电路图的优缺点电路图直观易懂，但绘制复杂，修改困难。电路图绘制及解读02PLC基本原理及选型PLC的定义及工作原理PLC的定义PLC（ProgrammableLogicController）即可编程逻辑控制器，是一种专门为工业环境设计的数字运算操作电子系统。PLC的工作原理PLC采用循环扫描的工作方式，即按照固定的扫描周期，依次执行存储器中的程序，完成输入/输出操作、逻辑运算、算术运算等任务。存储器用于存储用户程序、系统程序和数据。为PLC各模块提供稳定的电源。电源模块CPU是PLC的控制核心，负责执行用户程序和系统程序。中央处理单元（CPU）用于接收和发送信号，实现与外部设备的连接。输入/输出模块PLC的硬件组成PLC的编程语言通常包括指令表（IL）、结构化文本（ST）、梯形图（LD）等。编程语言常用的编程工具包括PLC厂商提供的编程软件和第三方软件。编程工具通过调试工具对编写的程序进行调试，确保程序正确无误。程序调试PLC的软件编程I/O点数根据实际需要接入的输入输出点数选择相应的PLC。通讯接口根据实际需要连接的设备和系统选择合适的通讯接口。运算速度根据控制系统的实时性要求选择运算速度合适的PLC。控制规模根据控制系统的规模和复杂程度选择合适的PLC。PLC的选型原则03PLC在工业控制中的应用通过输入输出接口，控制设备的启动、停止、正反转等动作。总结词PLC的开关量控制功能是其最基本的应用之一，通过接收外部开关信号，如按钮、传感器等，输出相应的控制信号，实现对电动机、电磁阀等设备的控制。详细描述开关量控制应用总结词通过模拟输入输出接口，实现温度、压力、流量等物理量的闭环控制。详细描述PLC的模拟量控制功能能够实现连续的控制要求，通过接收模拟信号，如温度、压力、流量等，经过内部处理后输出相应的控制信号，实现对工业过程的精确控制。模拟量控制应用总结词通过控制伺服电机、步进电机等运动设备，实现高精度定位和速度控制。详细描述PLC的运动控制功能广泛应用于各种自动化生产线和机械设备中，通过与伺服电机、步进电机等运动设备配合，实现高精度定位和速度控制，提高生产效率和产品质量。运动控制应用04PLC编程实例及技巧基础编程实例介绍常用指令如逻辑运算、计时器、计数器等在PLC编程中的应用实例，帮助学员掌握基本编程方法。基础指令应用通过实例演示如何使用PLC实现顺序控制，如自动化流水线、电机控制等，使学员理解顺序控制编程的原理。顺序控制编程VS介绍如何在PLC中实现复杂算法，如PID控制、模糊控制等，提高学员解决实际问题的能力。多机通讯与网络讲解如何实现多台PLC之间的通讯以及与上位机的通讯，使学员掌握PLC在分布式控制系统中的应用。复杂算法实现高级编程技巧某工厂自动化生产线控制系统的设计与实现，解析如何根据实际需求进行PLC编程和系统集成。智能仓储系统的电气控制与PLC编程，分析如何实现仓储设备的自动化控制和信息管理。案例一案例二实际应用案例解析05PLC故障诊断与维护电源模块无法正常供电，导致PLC无法正常工作。电源故障通讯故障输入/输出故障程序错误PLC与外部设备或计算机之间的通讯中...
