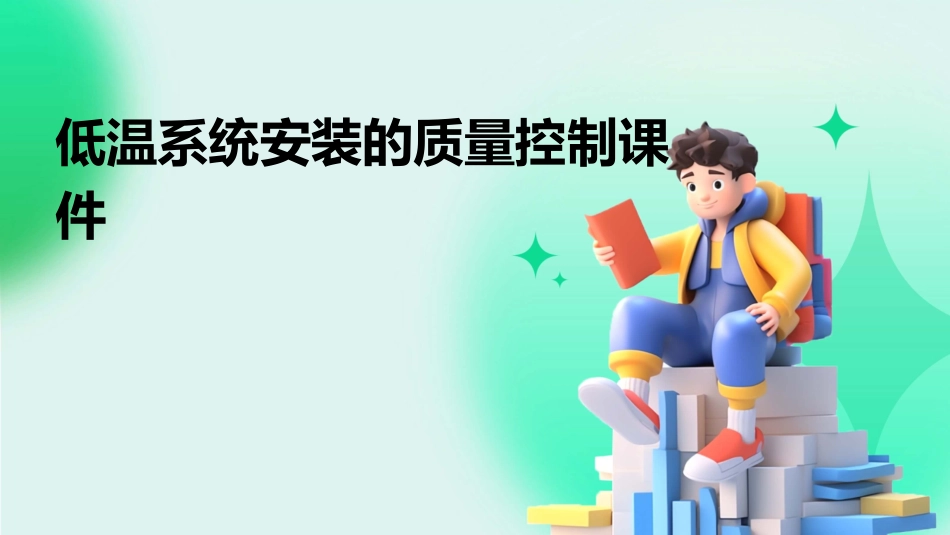

低温系统安装的质量控制课件VIP免费

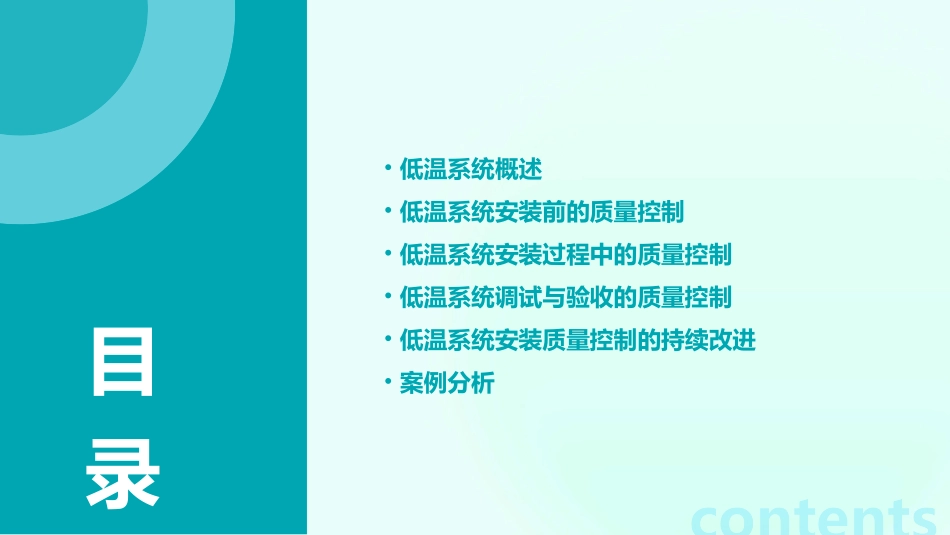

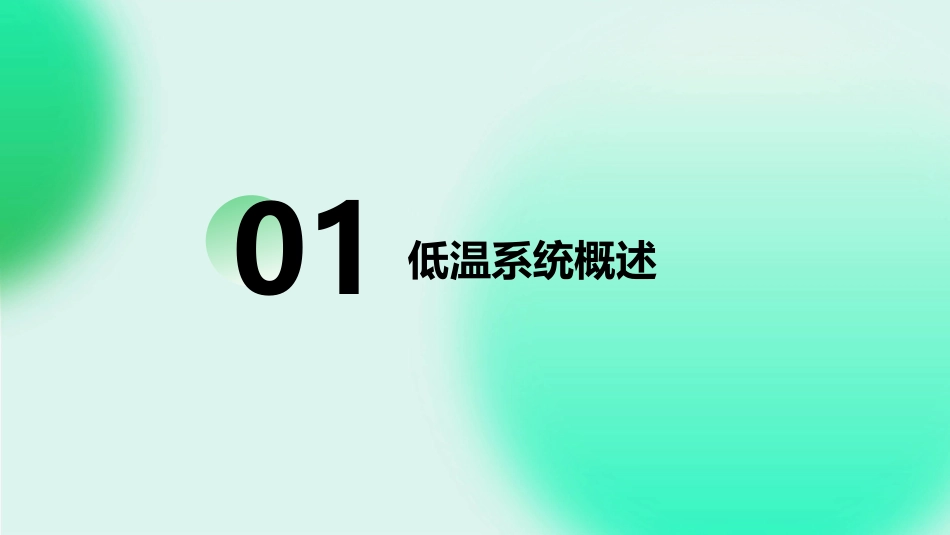

低温系统安装的质量控制课件•低温系统概述•低温系统安装前的质量控制•低温系统安装过程中的质量控制•低温系统调试与验收的质量控制•低温系统安装质量控制的持续改进•案例分析contents目录01低温系统概述总结词低温系统是一种能够实现低温环境或产生低温物质的系统，具有高效、稳定、安全等特点。详细描述低温系统是指通过特定的技术和设备，在一定的条件下实现低温环境或产生低温物质的系统。该系统具有高效、稳定、安全等特性，广泛应用于科学研究、工业生产、医疗等领域。低温系统的定义与特点低温系统的应用领域非常广泛，包括科学研究、工业生产、医疗、航天等。总结词低温系统在科学研究领域的应用包括低温物理实验、超导实验等；在工业生产领域的应用包括气体分离、液化气体生产和存储等；在医疗领域的应用包括冷冻治疗、低温手术等；在航天领域的应用包括卫星温度控制、空间探测器温度维持等。详细描述低温系统的应用领域低温系统的组成与工作原理低温系统主要由制冷机、冷凝器、蒸发器、膨胀机等组成，通过循环制冷剂实现制冷效果。总结词低温系统主要由制冷机、冷凝器、蒸发器、膨胀机等组成。制冷机是系统的核心部件，通过循环制冷剂实现制冷效果。制冷剂在蒸发器中吸收热量，使热量从被冷却物体中转移至制冷剂，再通过冷凝器将热量传递给外部冷却介质，最后通过膨胀机降低制冷剂压力，完成循环制冷过程。详细描述02低温系统安装前的质量控制熟悉低温系统的原理、结构、性能及安装要求，确保安装人员具备相应的技术知识和技能。技术准备物资准备场地准备根据安装需要，提前采购和准备所需的材料、工具和设备，确保其质量合格且数量充足。确保安装现场具备足够的空间和安全条件，满足安装作业的需求。030201安装前的准备工作安装前的检查与测试设备检查对低温系统的各个部件进行检查，确保其外观完好、无损坏，并核对设备的规格、型号是否符合设计要求。性能测试对关键部件进行性能测试，如密封性、气密性等，确保其性能参数符合标准。安全检查检查设备的安全保护装置是否完好、有效，确保在安装过程中不会发生安全事故。在低温环境下进行安装作业时，应采取必要的防冻措施，如穿戴防护服、使用防冻液等，防止人员受伤。防冻措施由于低温系统可能使用易燃易爆的制冷剂，因此应采取严格的防火措施，如配置灭火器、严禁烟火等。防火措施对于可能存在爆炸风险的场所，应采取相应的防爆措施，如使用防爆电器、设备接地等。防爆措施安装前的安全注意事项03低温系统安装过程中的质量控制确保管道材料符合设计要求，无缺陷、无损伤。管道材料检查确保切割面平整、坡口加工符合规范，无毛刺。管道切割与坡口加工组对间隙均匀，对口平直，焊接过程应严格按照焊接工艺要求进行。管道组对与焊接对焊缝进行无损检测，确保焊缝质量合格。焊缝无损检测管道安装的质量控制根据管道内的介质和工艺要求选择合适的阀门型号。阀门型号选择确保阀门完好无损，零件齐全，规格符合要求。阀门检查按照设计图纸要求确定阀门安装位置和方向，确保正确无误。阀门安装位置与方向对阀门进行试压，确保密封性能良好。阀门试压阀门安装的质量控制仪表安装的质量控制根据测量要求选择合适的仪表型号和规格。确保仪表完好无损，附件齐全，精度等级符合要求。按照设计图纸要求确定仪表安装位置，便于观察和维护。对仪表进行调试和校准，确保测量准确可靠。仪表选型仪表检查仪表安装位置仪表调试与校准其他组件包括压缩机、冷凝器、蒸发器等，应根据各自的特点进行相应的质量控制。压缩机安装应确保底座平整牢固，传动装置灵活，润滑系统良好。冷凝器和蒸发器的安装应符合工艺流程要求，便于维修和操作。其他组件的安装应按照相应的规范和标准进行，确保安全可靠、经济合理。01020304其他组件安装的质量控制04低温系统调试与验收的质量控制调试过程的质量控制按照规定的程序和步骤进行调试，确保各项参数符合设计要求，及时发现并处理异常情况。调试后的工作对调试过程中发现的问题进行整改，完善系统性能，确保系统稳定运行。调试前的准备工作确保所有设备、管道、阀门等安装完毕，检查系统完整性，确...
