受拉构件的截面承载力课件VIP免费

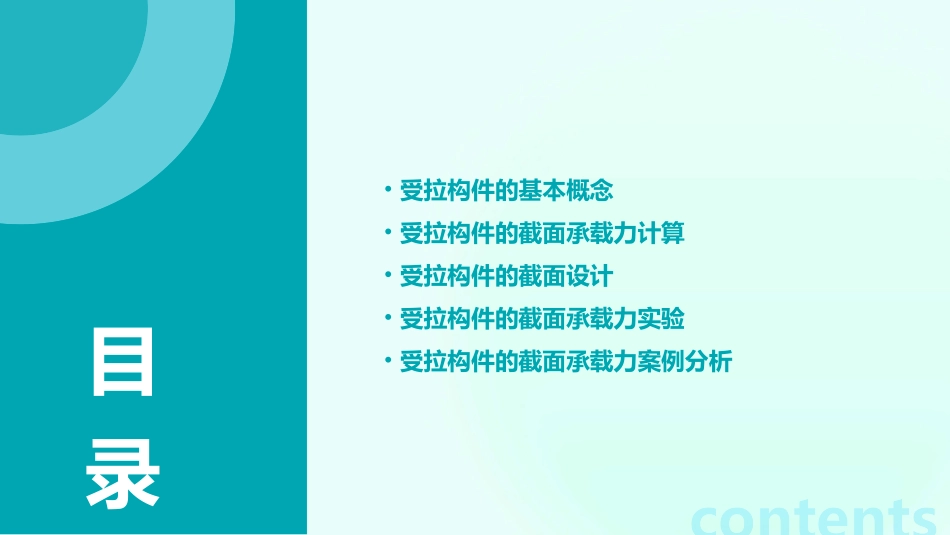

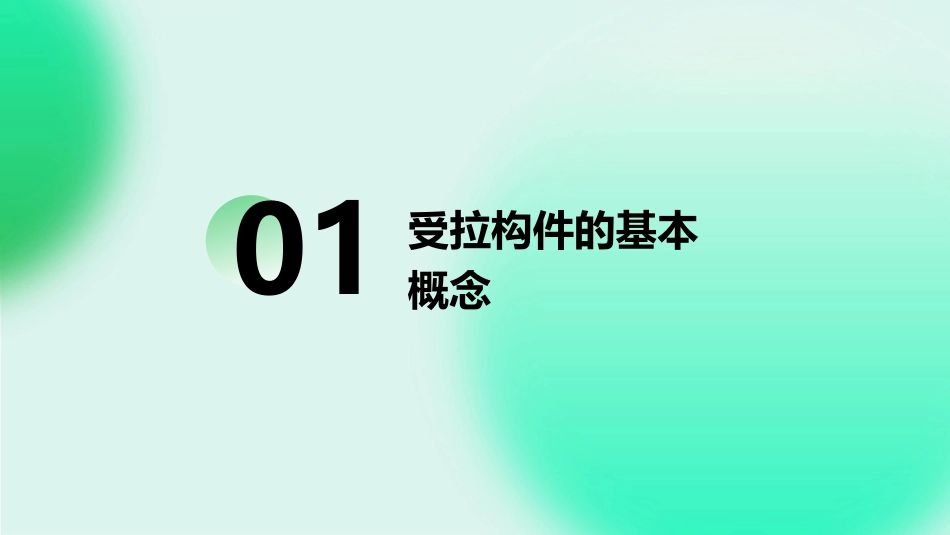

受拉构件的截面承载力课件•受拉构件的基本概念•受拉构件的截面承载力计算•受拉构件的截面设计•受拉构件的截面承载力实验•受拉构件的截面承载力案例分析contents目录01受拉构件的基本概念受拉构件是指受到拉力作用而产生变形的结构构件。定义根据受力形式的不同，受拉构件可以分为轴心受拉和偏心受拉两类。分类定义与分类桥梁结构中的钢索、吊索等；建筑结构中的钢梁、钢柱等；机械结构中的链条、钢丝绳等。受拉构件的应用场景受拉构件在工程结构中具有重要的作用，它们通常用于承受拉力，传递载荷，保持结构的稳定性和安全性。在一些大型工程中，受拉构件的承载能力和稳定性直接关系到整个工程的安全性能和使用寿命，因此对受拉构件的截面承载力进行精确计算和设计是至关重要的。受拉构件的重要性02受拉构件的截面承载力计算0102截面承载力的定义截面承载力是衡量受拉构件性能的重要指标，它与构件的材料、截面尺寸、形状等因素有关。截面承载力是指在一定条件下，受拉构件能够承受的最大拉力，通常表示为N或T。截面承载力的计算方法截面承载力可以通过理论计算和试验方法进行确定。理论计算方法基于力学原理和材料力学性能，通过公式计算得到截面承载力。试验方法则是通过实际试验测试，获取受拉构件在破坏状态下的承载力。材料的抗拉强度、弹性模量等力学性能对截面承载力有显著影响。材料性能构件的截面尺寸、形状等对截面承载力有直接影响，一般来说，截面尺寸越大，承载力越高。截面尺寸如焊接、铆接等连接方式以及附加支撑等构造措施都会影响截面承载力。构造措施如集中加载或分布加载、静态加载或动态加载等加载方式也会对截面承载力产生影响。加载方式截面承载力的影响因素03受拉构件的截面设计确保截面在承受设计载荷时具有足够的强度和稳定性，防止发生脆性破坏或过度变形。安全性和可靠性经济性和可行性可持续性和环保在满足安全性和可靠性的前提下，尽量降低截面的成本和重量，同时考虑制造和施工的可行性。考虑材料的可回收性和再利用性，降低对环境的影响，同时考虑截面的耐久性和寿命。030201截面设计的原则根据工程要求和使用环境，确定受拉构件所承受的设计载荷。确定设计载荷根据设计载荷、安全性和经济性要求，选择合适的材料和截面形状。选择材料和截面形状根据所选材料和截面形状，通过计算确定截面的最优尺寸。计算截面尺寸通过力学分析，校核截面的承载力是否满足设计要求。校核截面承载力截面设计的步骤尺寸优化材料优化形状优化多目标优化截面设计的优化方法01020304通过调整截面的尺寸参数，以实现最优的承载力和经济性。根据不同材料的性能特点，选择最适合的材料以降低成本和提高承载力。通过改变截面的形状，以提高其承载力和稳定性。综合考虑多个目标函数，如承载力、成本、重量等，通过多目标优化方法找到最优解。04受拉构件的截面承载力实验掌握受拉构件截面承载力的基本概念和原理。了解不同截面形式对承载力的影响。学会通过实验方法测定受拉构件的截面承载力。培养实验操作技能和数据处理能力。01020304实验目的与要求实验设备与材料试件测量工具不同截面的受拉构件，如矩形、圆形、工字形等。如游标卡尺、千分尺等，用于测量试件尺寸和位移。拉力试验机夹具其他辅助材料用于施加拉力，测量拉力和位移。用于固定试件和连接试验机。如砂纸、润滑剂等。1.准备试件根据实验要求选择合适的截面形式和尺寸，制作受拉构件试件。2.安装试件将试件固定在夹具中，确保试件稳定且不受其他外力影响。3.设定实验参数根据实验目的和要求，设定拉力试验机的加载速率、测量范围等参数。4.进行实验逐步施加拉力，观察并记录试件的承载力和位移变化。5.数据处理根据实验数据，绘制承载力与位移的关系曲线，分析不同截面对承载力的影响。6.实验总结对实验结果进行归纳总结，撰写实验报告。实验步骤与方法05受拉构件的截面承载力案例分析总结词合理设计、安全可靠详细描述该案例主要介绍某桥梁的受拉构件设计过程，包括材料选择、截面尺寸确定、承载力计算等方面。通过合理的计算和分析，确保桥梁在使用过程中能够承受各种载荷和自然灾害的影响，保证安全可靠...
