2024年楼板渗水原因及处理措施VIP免费

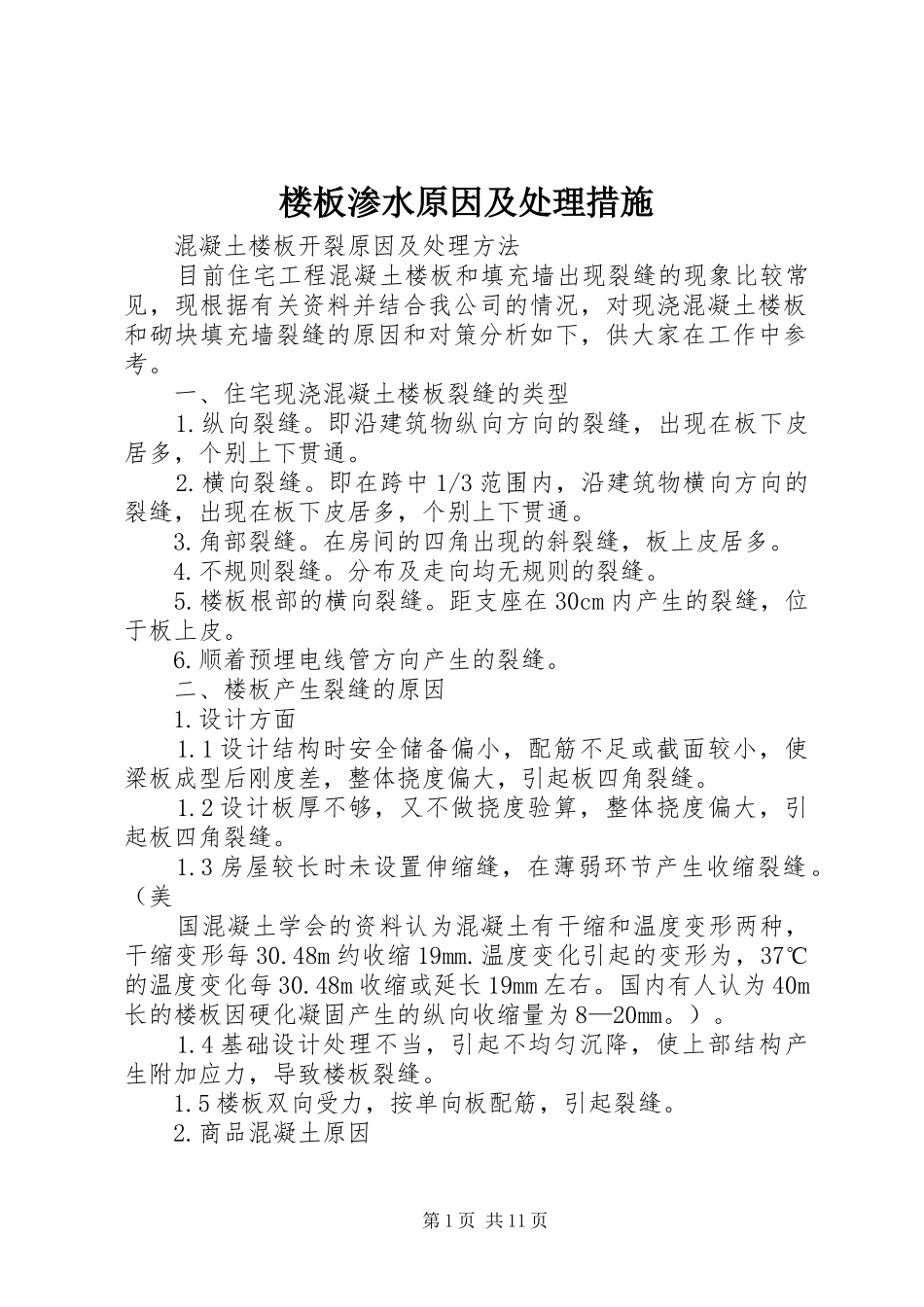

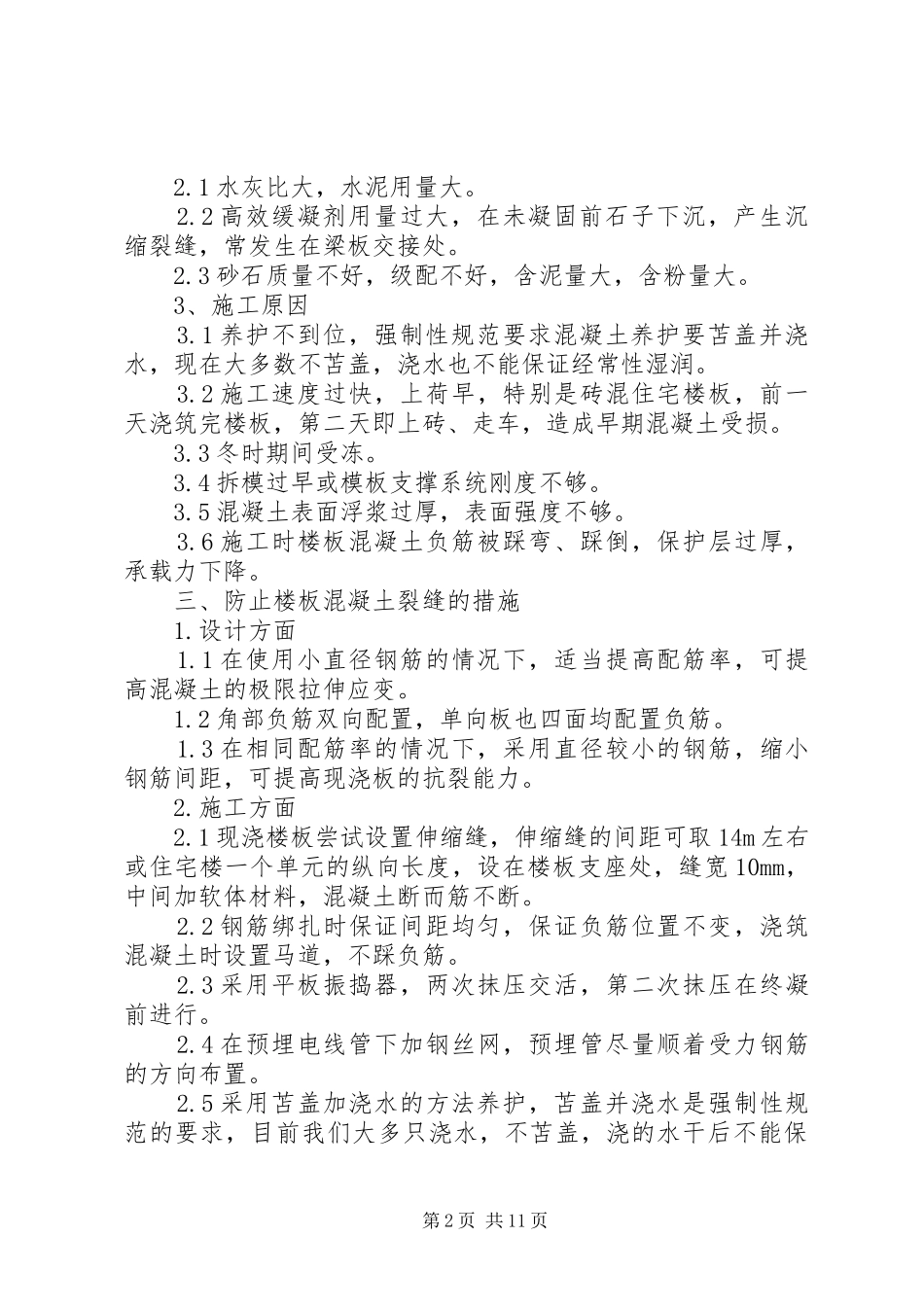

楼板渗水原因及处理措施混凝土楼板开裂原因及处理方法目前住宅工程混凝土楼板和填充墙出现裂缝的现象比较常见，现根据有关资料并结合我公司的情况，对现浇混凝土楼板和砌块填充墙裂缝的原因和对策分析如下，供大家在工作中参考。一、住宅现浇混凝土楼板裂缝的类型1.纵向裂缝。即沿建筑物纵向方向的裂缝，出现在板下皮居多，个别上下贯通。2.横向裂缝。即在跨中1/3范围内，沿建筑物横向方向的裂缝，出现在板下皮居多，个别上下贯通。3.角部裂缝。在房间的四角出现的斜裂缝，板上皮居多。4.不规则裂缝。分布及走向均无规则的裂缝。5.楼板根部的横向裂缝。距支座在30cm内产生的裂缝，位于板上皮。6.顺着预埋电线管方向产生的裂缝。二、楼板产生裂缝的原因1.设计方面1.1设计结构时安全储备偏小，配筋不足或截面较小，使梁板成型后刚度差，整体挠度偏大，引起板四角裂缝。1.2设计板厚不够，又不做挠度验算，整体挠度偏大，引起板四角裂缝。1.3房屋较长时未设置伸缩缝，在薄弱环节产生收缩裂缝。（美国混凝土学会的资料认为混凝土有干缩和温度变形两种，干缩变形每30.48m约收缩19mm.温度变化引起的变形为，37℃的温度变化每30.48m收缩或延长19mm左右。国内有人认为40m长的楼板因硬化凝固产生的纵向收缩量为8—20mm。）。1.4基础设计处理不当，引起不均匀沉降，使上部结构产生附加应力，导致楼板裂缝。1.5楼板双向受力，按单向板配筋，引起裂缝。2.商品混凝土原因第1页共11页2.1水灰比大，水泥用量大。2.2高效缓凝剂用量过大，在未凝固前石子下沉，产生沉缩裂缝，常发生在梁板交接处。2.3砂石质量不好，级配不好，含泥量大，含粉量大。3、施工原因3.1养护不到位，强制性规范要求混凝土养护要苫盖并浇水，现在大多数不苫盖，浇水也不能保证经常性湿润。3.2施工速度过快，上荷早，特别是砖混住宅楼板，前一天浇筑完楼板，第二天即上砖、走车，造成早期混凝土受损。3.3冬时期间受冻。3.4拆模过早或模板支撑系统刚度不够。3.5混凝土表面浮浆过厚，表面强度不够。3.6施工时楼板混凝土负筋被踩弯、踩倒，保护层过厚，承载力下降。三、防止楼板混凝土裂缝的措施1.设计方面1.1在使用小直径钢筋的情况下，适当提高配筋率，可提高混凝土的极限拉伸应变。1.2角部负筋双向配置，单向板也四面均配置负筋。1.3在相同配筋率的情况下，采用直径较小的钢筋，缩小钢筋间距，可提高现浇板的抗裂能力。2.施工方面2.1现浇楼板尝试设置伸缩缝，伸缩缝的间距可取14m左右或住宅楼一个单元的纵向长度，设在楼板支座处，缝宽10mm，中间加软体材料，混凝土断而筋不断。2.2钢筋绑扎时保证间距均匀，保证负筋位置不变，浇筑混凝土时设置马道，不踩负筋。2.3采用平板振捣器，两次抹压交活，第二次抹压在终凝前进行。2.4在预埋电线管下加钢丝网，预埋管尽量顺着受力钢筋的方向布置。2.5采用苫盖加浇水的方法养护，苫盖并浇水是强制性规范的要求，目前我们大多只浇水，不苫盖，浇的水干后不能保第2页共11页证及时补充，养护期内不能保证混凝土处于连续湿润状态，达不到应有的养护效果。2.6混凝土达不到1.2mpa不得上人，不过早拆模，或采用早拆体系，拆模后保持竖向支撑。3、搅拌站方面3.1保证按设计的坍落度生产，到现场发现离析现象要进行二次搅拌。3.2保证水泥、砂石质量，保证配合比科学合理。3.3减缩剂不久将面市，混凝土中掺入减缩剂后可减少收缩裂缝。四、楼板混凝土裂缝处理4.1裂缝宽度小于0.3mm的可采用6202胶泥等封闭。4.2裂缝宽度大于0.3mm进行化学灌浆处理，做法如下：（1）凿缝。沿裂缝进行剔凿，根据开裂情况凿出宽、深各15～20mm的v型槽。（2）埋设灌浆管。沿裂缝方向每隔50cm钻孔一处，埋设灌浆嘴，用胶固定住。（3）封闭裂缝。用结构胶骑缝反复刮实，同时封闭周围裂缝及分支裂缝。（4）吹气试压。补封漏气部位。（5）灌浆。配制灌浆液注入灌浆器，由空压机加压0.2mpa，从一端灌浆嘴起进行灌浆，一般从邻近灌浆嘴溢出灌浆液后停止灌浆，并封闭灌浆嘴，依次进行下次灌浆。（6）拆嘴，封闭灌浆嘴。一、现浇楼板裂缝控制、处理钢筋混凝土的裂缝控制问题是建筑工程中很重要的问题之一，现浇混凝土楼板裂缝是公认...
