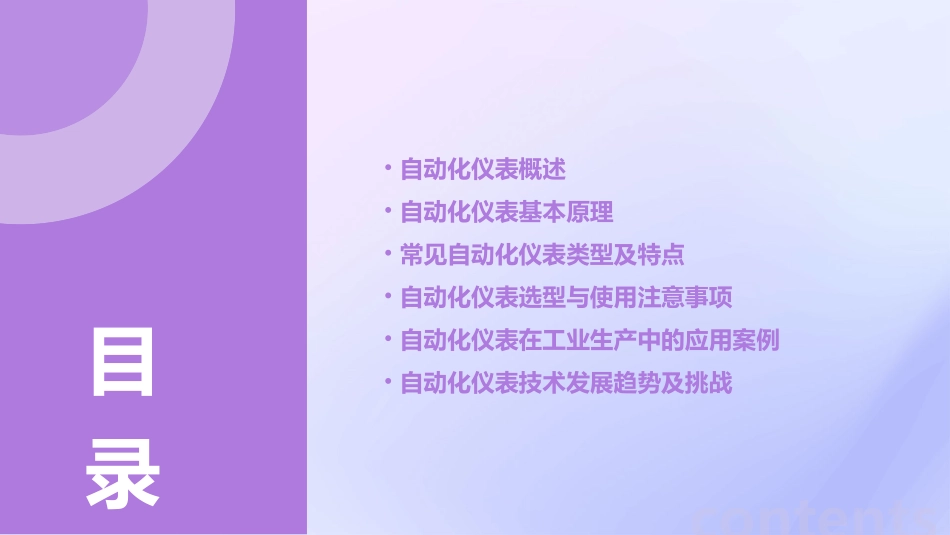

自动化仪表课件•自动化仪表概述•自动化仪表基本原理•常见自动化仪表类型及特点•自动化仪表选型与使用注意事项•自动化仪表在工业生产中的应用案例•自动化仪表技术发展趋势及挑战contents目录01自动化仪表概述自动化仪表是用于测量、显示、记录和控制各种工艺参数的仪器，是实现工业自动化生产的基础设备。定义根据测量参数的不同，自动化仪表可分为温度仪表、压力仪表、流量仪表、物位仪表、分析仪表等。分类定义与分类自动化仪表经历了从机械化、电气化到数字化、智能化的发展历程，不断向着高精度、高可靠性、高集成度方向发展。未来自动化仪表将更加注重智能化、网络化、无线化、微型化等方向的发展，实现更加高效、便捷、安全的测量与控制。发展历程及趋势发展趋势发展历程应用领域自动化仪表广泛应用于石油、化工、电力、冶金、轻工等各个工业领域，是实现工业自动化生产的关键设备。重要性自动化仪表能够实时监测和控制生产过程中的各种参数，确保生产安全、稳定、高效运行，提高产品质量和生产效率，降低能耗和排放，对于推动工业转型升级和实现可持续发展具有重要意义。应用领域与重要性02自动化仪表基本原理电测法01将各种被测量（如温度、压力、流量、液位等）转换为电量（如电压、电流、电阻等），再利用电量的测量技术对被测量进行测量的方法。非电测法02利用非电量（如光、磁、声等）的测量技术对被测量进行测量的方法。直接测量与间接测量03直接测量是将被测量与已知的标准量进行比较，从而得到被测量的大小；间接测量则是通过测量与被测量有确定函数关系的其他量，然后按照函数关系计算得到被测量的大小。测量原理及方法能感受规定的被测量并按照一定的规律转换成可用信号的器件或装置。传感器定义按被测物理量分类（如温度传感器、压力传感器等）；按工作原理分类（如电阻式、电容式、电感式等）。传感器分类在自动化仪表中，传感器是实现自动检测和自动控制的首要环节，广泛应用于各种自动化控制系统中。传感器应用传感器技术与应用信号处理技术模拟信号处理技术包括放大、滤波、调制与解调等，用于对模拟信号进行处理和转换。数字信号处理技术包括采样、量化、编码等，用于将模拟信号转换为数字信号，并对数字信号进行处理和分析。信号处理技术应用在自动化仪表中，信号处理技术是实现精确测量和自动控制的关键环节，广泛应用于各种自动化控制系统中。03常见自动化仪表类型及特点通过与被测对象直接接触来测量温度，如热电阻、热电偶等。接触式测温仪表非接触式测温仪表特点通过测量被测对象发出的热辐射来测量温度，如红外测温仪等。测温范围广、精度高、稳定性好、响应速度快等。030201温度测量仪表03特点测量范围宽、精度高、稳定性好、可靠性高等。01弹性式压力计利用弹性元件的变形与被测压力之间的关系来测量压力，如弹簧管压力表、膜片式压力表等。02电气式压力计将被测压力转换为电信号进行测量，如压电式压力传感器、应变式压力传感器等。压力测量仪表流量测量仪表利用流体流动时产生的差压来测量流量，如孔板流量计、文丘里管流量计等。通过测量流体流动速度来计算流量，如涡轮流量计、涡街流量计等。直接测量流体的质量流量，如科氏力质量流量计等。测量准确度高、稳定性好、响应速度快等。差压式流量计速度式流量计质量流量计特点直读式物位计浮子式物位计回声式物位计特点物位测量仪表通过直接读取物位高度来测量物位，如玻璃板液面计、磁翻板液面计等。利用声波或超声波在介质中的反射来测量物位，如超声波物位计等。利用浮子随液位变化而上下移动的原理来测量物位，如浮球液面计等。测量准确度高、稳定性好、可靠性高等。04自动化仪表选型与使用注意事项明确测量需求了解仪表性能选择合适型号考虑后期维护选型原则及方法熟悉各种自动化仪表的工作原理、性能特点、适用场合及优缺点。根据测量需求和仪表性能，选择合适的自动化仪表型号，确保其满足工艺要求并具有较高的性价比。选择具有稳定可靠、维护方便、技术支持完善的自动化仪表品牌和型号。根据工艺要求，明确测量参数（如压力、温度、流量等）及其范围、精度等级等。检查自动化仪表的...
