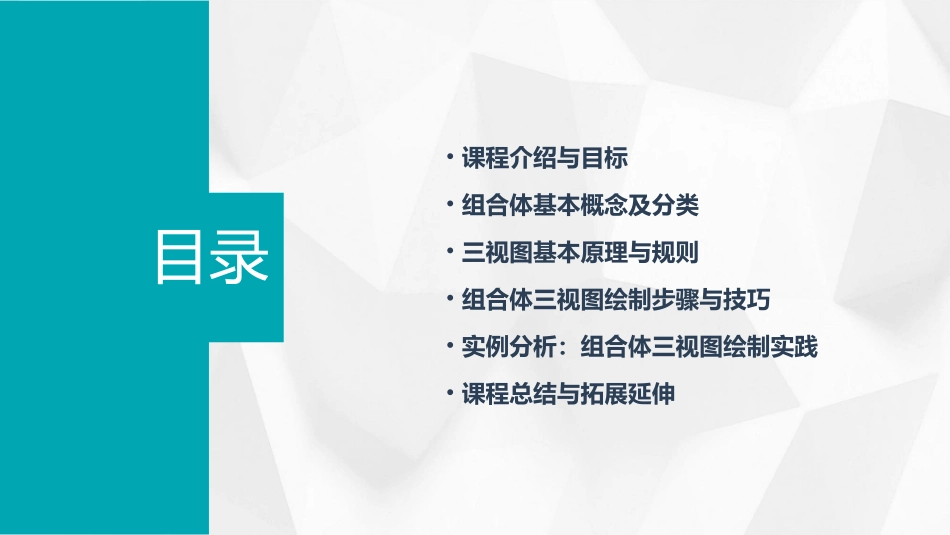

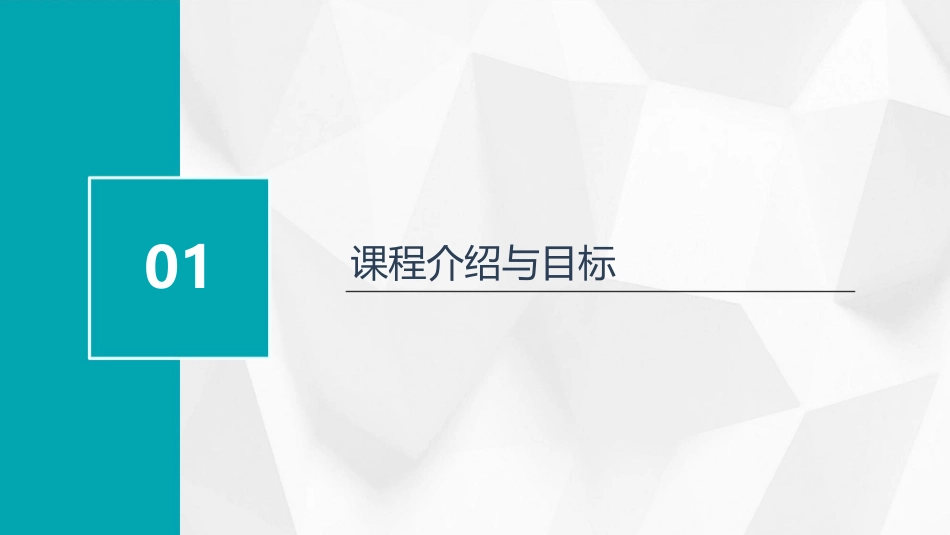

组合体三视图的绘制学习教案目录•课程介绍与目标•组合体基本概念及分类•三视图基本原理与规则•组合体三视图绘制步骤与技巧•实例分析：组合体三视图绘制实践•课程总结与拓展延伸课程介绍与目标0101培养学生空间想象和思维能力通过组合体三视图的学习，学生可以掌握从二维图形到三维实体的转换方法，提高空间想象和思维能力。02为后续课程打下基础组合体三视图是机械制图、计算机辅助设计等课程的基础，掌握好这部分内容有助于后续课程的学习。03提高学生工程素养通过学习和实践，学生可以了解工程制图的规范和标准，提高工程素养和实践能力。课程背景与意义知识目标01掌握组合体三视图的基本概念和绘制方法，理解视图之间的投影关系。02能力目标能够独立完成简单组合体的三视图绘制，具备分析和解决工程实际问题的能力。03情感目标培养学生对工程制图的热爱和兴趣，增强团队协作和创新意识。教学目标与要求教学方法采用理论与实践相结合的教学方法，包括课堂讲授、案例分析、实践操作等。同时，鼓励学生自主学习和小组讨论，提高学习效果。教学内容包括组合体的形成、组合体三视图的画法、尺寸标注、读图方法等。教学内容与方法组合体基本概念及分类020102定义组合体是由两个或两个以上的基本几何体按一定的方式组合而成的立体。特点具有复杂的外形结构，但其内部结构可以由基本几何体推断得出。组合体定义及特点叠加式组合体、切割式组合体、综合式组合体。共面、相切、相交。按组合方式分类按表面连接关系分类组合体分类方法切割式组合体案例由基本几何体经过切割、挖切等加工形成的立体。叠加式组合体案例由长方体、圆柱体等叠加而成的立体。综合式组合体案例既有叠加又有切割的组合体，结构复杂，需要仔细分析。案例分析：典型组合体结构三视图基本原理与规则03投影法是将三维物体在二维平面上进行表示的方法，通过光线照射物体，在投影面上得到物体的轮廓。投影法的基本概念正投影法是平行投影法的一种，光线与投影面垂直，物体的轮廓由平行于投影面的平面切割得到。正投影法三视图分别是主视图、俯视图和左视图，它们是通过将物体分别向三个互相垂直的投影面进行正投影得到的。三视图的形成三视图投影原理主视图的形成俯视图的形成俯视图是将物体从上向下正投影在H面上得到的视图，反映了物体的长度和宽度。左视图的形成左视图是将物体从左向右正投影在W面上得到的视图，反映了物体的高度和宽度。主视图是将物体从前向后正投影在V面上得到的视图，反映了物体的长度和高度。三视图的对应关系主视图与俯视图长对正，主视图与左视图高平齐，俯视图与左视图宽相等。三视图形成过程及对应关系三视图的投影规律是“长对正、高平齐、宽相等”，即主视图与俯视图长度相等且对正，主视图与左视图高度相等且平齐，俯视图与左视图宽度相等。投影规律三视图具有真实性、积聚性和类似性等特点。真实性是指物体表面的直线或平面在三视图中仍然保持直线或平面；积聚性是指当物体的某个面与投影面平行时，该面的投影会积聚成一条直线或一个点；类似性是指当物体的某个面与投影面倾斜时，该面的投影会形成一个与原面形状类似的图形。视图特点三视图投影规律及特点组合体三视图绘制步骤与技巧0401选择最能反映组合体形状特征的一面作为主视图。02根据组合体的大小和复杂程度，选择合适的比例尺。03确保主视图投影方向正确，能够清晰表达组合体的主要结构。确定主视图和比例尺使用轻细的线条绘制底稿，注意保持线条清晰、流畅。根据组合体的结构特点，合理布局视图，确保各视图间投影关系正确。标注基本尺寸，包括定形尺寸、定位尺寸和总体尺寸。注意尺寸标注的准确性和完整性，避免遗漏或重复标注。绘制底稿并标注尺寸01加深粗实线，表示可见轮廓线。注意线型粗细分明，轮廓清晰。02加深虚线，表示不可见轮廓线。注意虚线的长度和间隔要均匀，与粗实线区分明显。根据需要绘制剖面线，表示组合体的内部结构。注意剖面线的方向和间距要一致，与轮廓线不重叠。加深轮廓线和剖面线02检查视图间的投影关系是否正确，各视图是否对齐。检查线条是否清晰、流畅，有无多余或遗漏的线条。检查尺寸标...
