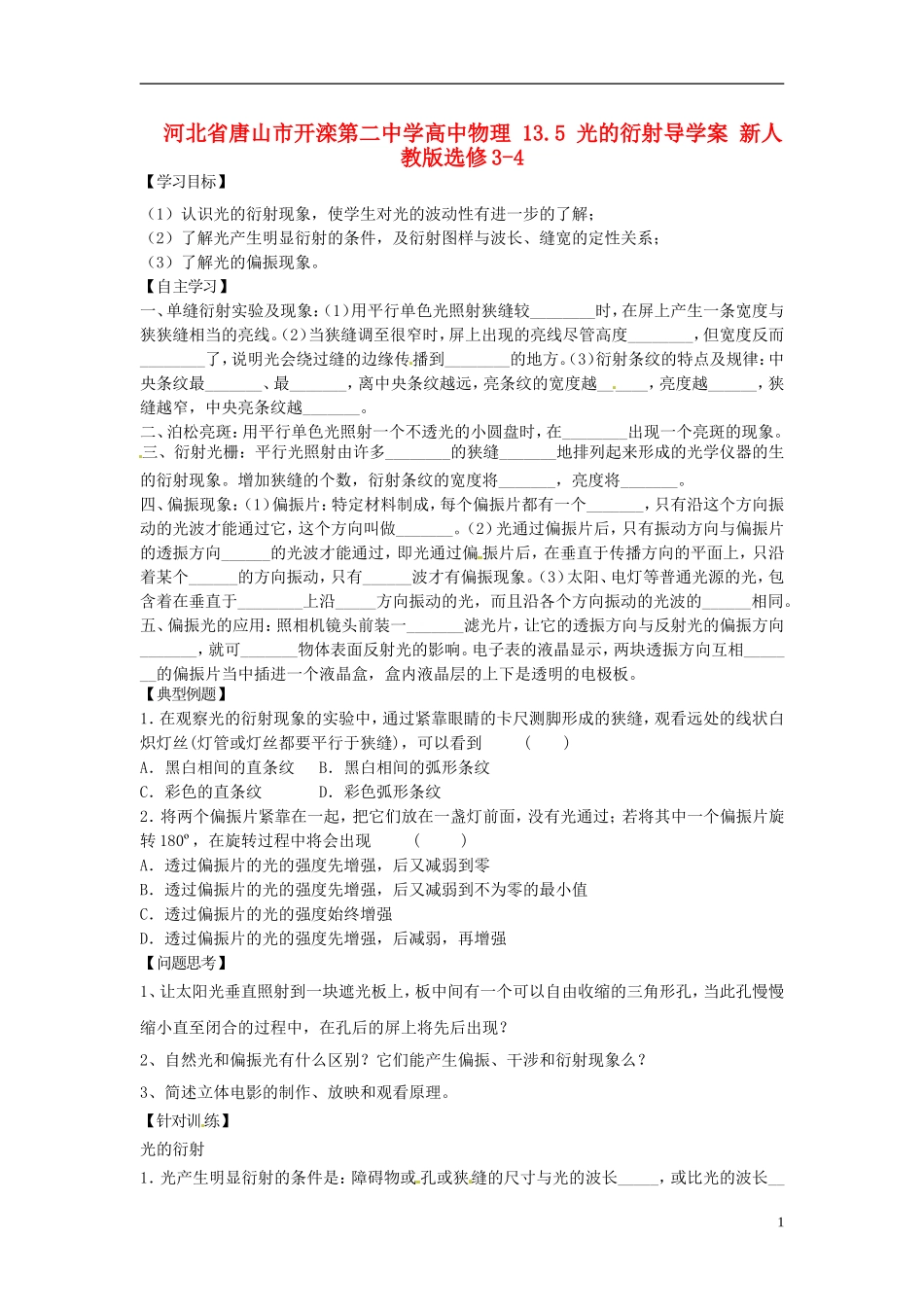

河北省唐山市开滦第二中学高中物理 13.5 光的衍射导学案 新人教版选修3-4VIP免费

河北省唐山市开滦第二中学高中物理13.5光的衍射导学案新人教版选修3-4【学习目标】（1）认识光的衍射现象，使学生对光的波动性有进一步的了解；（2）了解光产生明显衍射的条件，及衍射图样与波长、缝宽的定性关系；（3）了解光的偏振现象。【自主学习】一、单缝衍射实验及现象：（1）用平行单色光照射狭缝较________时，在屏上产生一条宽度与狭狭缝相当的亮线。（2）当狭缝调至很窄时，屏上出现的亮线尽管高度________，但宽度反而________了，说明光会绕过缝的边缘传播到________的地方。（3）衍射条纹的特点及规律：中央条纹最_______、最_______，离中央条纹越远，亮条纹的宽度越______，亮度越______，狭缝越窄，中央亮条纹越_______。二、泊松亮斑：用平行单色光照射一个不透光的小圆盘时，在________出现一个亮斑的现象。三、衍射光栅：平行光照射由许多________的狭缝_______地排列起来形成的光学仪器的生的衍射现象。增加狭缝的个数，衍射条纹的宽度将_______，亮度将_______。四、偏振现象：（1）偏振片：特定材料制成，每个偏振片都有一个_______，只有沿这个方向振动的光波才能通过它，这个方向叫做_______。（2）光通过偏振片后，只有振动方向与偏振片的透振方向______的光波才能通过，即光通过偏振片后，在垂直于传播方向的平面上，只沿着某个______的方向振动，只有______波才有偏振现象。（3）太阳、电灯等普通光源的光，包含着在垂直于________上沿_____方向振动的光，而且沿各个方向振动的光波的______相同。五、偏振光的应用：照相机镜头前装一_______滤光片，让它的透振方向与反射光的偏振方向_______，就可_______物体表面反射光的影响。电子表的液晶显示，两块透振方向互相_______的偏振片当中插进一个液晶盒，盒内液晶层的上下是透明的电极板。【典型例题】1．在观察光的衍射现象的实验中，通过紧靠眼睛的卡尺测脚形成的狭缝，观看远处的线状白炽灯丝(灯管或灯丝都要平行于狭缝)，可以看到()A．黑白相间的直条纹B．黑白相间的弧形条纹C．彩色的直条纹D．彩色弧形条纹2．将两个偏振片紧靠在一起，把它们放在一盏灯前面，没有光通过；若将其中一个偏振片旋转180º，在旋转过程中将会出现()A．透过偏振片的光的强度先增强，后又减弱到零B．透过偏振片的光的强度先增强，后又减弱到不为零的最小值C．透过偏振片的光的强度始终增强D．透过偏振片的光的强度先增强，后减弱，再增强【问题思考】1、让太阳光垂直照射到一块遮光板上，板中间有一个可以自由收缩的三角形孔，当此孔慢慢缩小直至闭合的过程中，在孔后的屏上将先后出现？2、自然光和偏振光有什么区别？它们能产生偏振、干涉和衍射现象么？3、简述立体电影的制作、放映和观看原理。【针对训练】光的衍射1．光产生明显衍射的条件是：障碍物或孔或狭缝的尺寸与光的波长_____，或比光的波长__1_____。2．点光源照射一个障碍物，在屏上所成的阴影的边缘部分模糊不清，产生的原因是()A．光的反射B．光的折射C．光的干涉D．光的衍射3．用红光进行双缝干涉实验时(缝极窄)，如果用不透光的纸遮住一个缝，则屏上出现()A．一片黑暗B．一片红光C．原干涉条纹形状不变，但亮度减弱D．红、黑相间的条纹4．某同学以线状白炽灯为光源，利用单缝衍射观察衍射条纹，以下结论正确的是()A．若狭缝与灯泡平行，则衍射条纹与狭缝平行B．若狭缝与灯泡垂直，则衍射条纹与狭缝垂直C．衍射条纹的疏密程度与狭缝的宽度有关D．衍射条纹的疏密程度与光的波长有关5．下列关于某种单色光的干涉条纹和衍射条纹的说法正确的是()A．没有区别B．宽度不同C．条纹间距不同D．都是明暗相间的6．关于光的干涉和衍射，下列说法正确的是()A．形成原因完全相同B．水面上的油层在阳光照射下出现的彩色条纹是光的干涉现象C．泊松亮斑是光的衍射现象D．激光防伪标志看起来是彩色的，这是光的干涉现象7．用波长为λ的单色光照射单缝O，经双缝N、M在屏上产生明暗相间的干涉条纹，如图所示，图中a、b、c、d、e为相邻亮条纹的位置，c为中央亮条纹，则光从()A．O到达a、b的路程差为零B．N、M到达b的路程差为λC．O到达a、c的路程差为4λD．N、M到达e的路程差...
