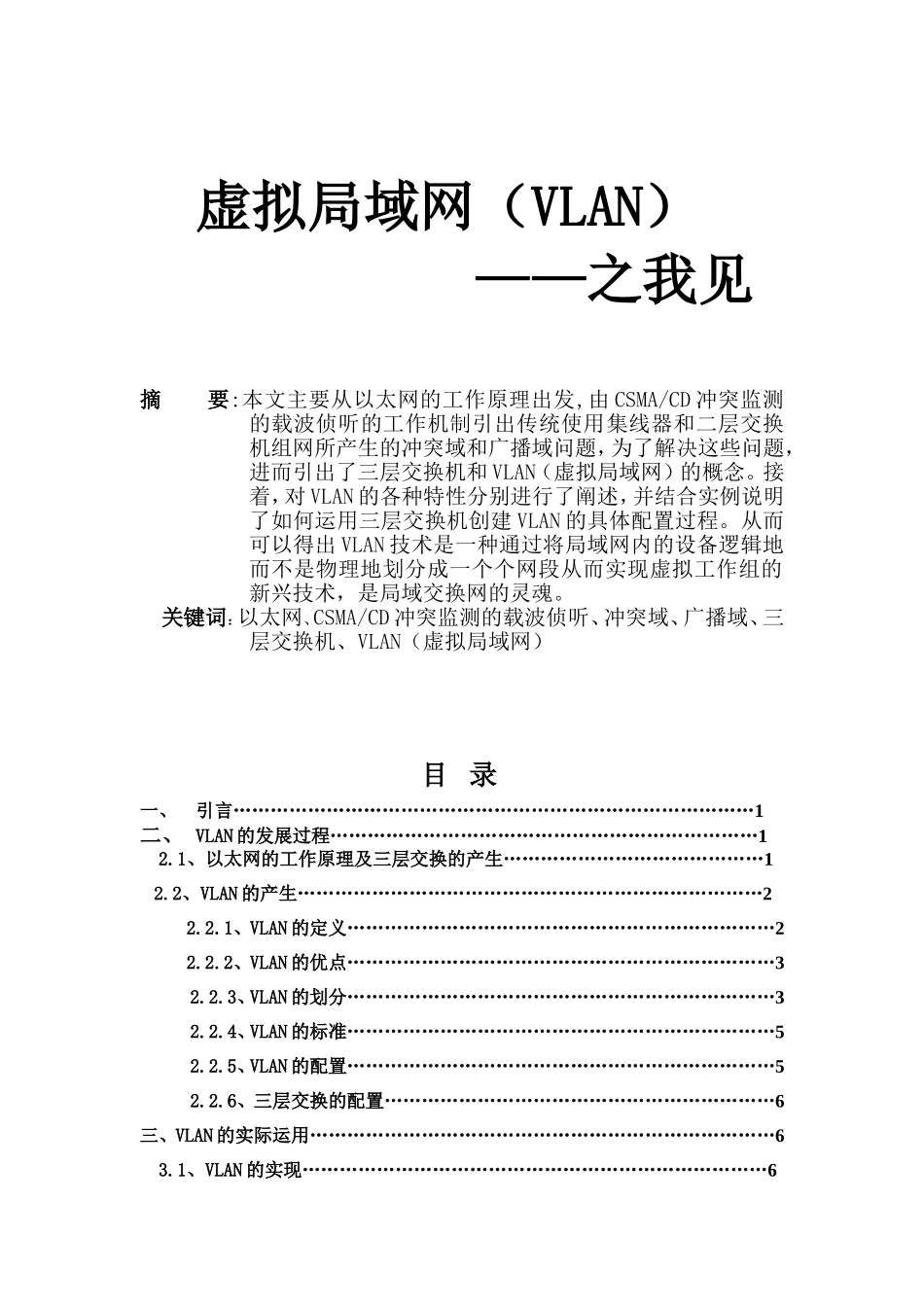

虚拟局域网（VLAN）——之我见摘要:本文主要从以太网的工作原理出发,由CSMA/CD冲突监测的载波侦听的工作机制引出传统使用集线器和二层交换机组网所产生的冲突域和广播域问题，为了解决这些问题，进而引出了三层交换机和VLAN（虚拟局域网）的概念。接着，对VLAN的各种特性分别进行了阐述，并结合实例说明了如何运用三层交换机创建VLAN的具体配置过程。从而可以得出VLAN技术是一种通过将局域网内的设备逻辑地而不是物理地划分成一个个网段从而实现虚拟工作组的新兴技术，是局域交换网的灵魂。关键词：以太网、CSMA/CD冲突监测的载波侦听、冲突域、广播域、三层交换机、VLAN（虚拟局域网）目录一、引言…………………………………………………………………………1二、VLAN的发展过程……………………………………………………………12.1、以太网的工作原理及三层交换的产生……………………………………12.2、VLAN的产生…………………………………………………………………22.2.1、VLAN的定义……………………………………………………………22.2.2、VLAN的优点……………………………………………………………32.2.3、VLAN的划分……………………………………………………………32.2.4、VLAN的标准……………………………………………………………52.2.5、VLAN的配置……………………………………………………………52.2.6、三层交换的配置………………………………………………………6三、VLAN的实际运用…………………………………………………………………63.1、VLAN的实现…………………………………………………………………63.2、如何配置三层交换机创建VLAN……………………………………………73.2.1、设置VTPDOMAIN………………………………………………………73.2.2、配置中继………………………………………………………………83.2.3、创建VLAN………………………………………………………………93.2.4、将交换机端口划入VLAN……………………………………………103.2.5、配置三层交换…………………………………………………………11四、结束语……………………………………………………………………………12五、参考文献…………………………………………………………………………13一、引言随着我国综合国力的不断加强，我国信息产业的发展力度不断的提高，各类信息技术突飞猛进，计算机网络技术的迅猛发展更是令人叹为观止。计算机网络技术的发展犹如戏剧舞台，你方唱罢我登台。各类数据网络技术是竞相争艳，当然以太网技术也不例外。从传统的以太网(10Mb/s)发展到快速以太网(100Mb/s)和千兆以太网(1000Mb/s)也不过几年的时间，其迅猛的势头实在令人吃惊。而现在中大型规模网络建设中，以千兆三层交换机为核心的所谓“千兆主干跑、百兆到桌面”的主流网络模型已不胜枚举。本文将结合丽水本地的一些实际情况，分别对以太网的原理、VLAN的发展、三层交换的定义、VLAN的定义、VLAN的优点、VLAN的划分、VLAN的配置（结合实例）等内容加以阐述。二、VLAN的发展过程2.1、以太网的工作原理及三层交换的产生以太网的工作原理是利用二进制位形成的一个个字节组合成一帧帧的数据(其实是一些电脉冲)在导线中进行传播。首先，以太网网段上需要进行数据传送的节点对导线进行监听，这个过程称为CSMA/CD(CarrierSenseMultipleAccesswithCollisionDetection带有冲突监测的载波侦听多址访问)的载波侦听。这个机制的工作原理就是每台机器在总线上发送数据之前要侦听是否有其他数据在总线上传送，如果有就等待，否则就会发出准备传送数据的信息，其它机器侦听到这个信息就会暂停自己的数据传送。可以说所有在这个总线上的机器在一个冲突域内，因为他们是互相争夺总线带宽的，是共享机制，因此又叫做带宽域。集线器（HUB）所有的端口都在一个冲突域，所有的机器都可以侦听到其它机器是否在发送数据，也可以接受到其它机器发出的数据，所以说HUB是共享带宽的，在满载的情况下是不能保证所有机器都能得到端口的标称带宽的，而且利用其可以接收到其它机器发送的数据的特点，我们可以用sniffer...
