中考物理上册 电流和电路、欧姆定律复习教学案 苏科版VIP专享VIP免费

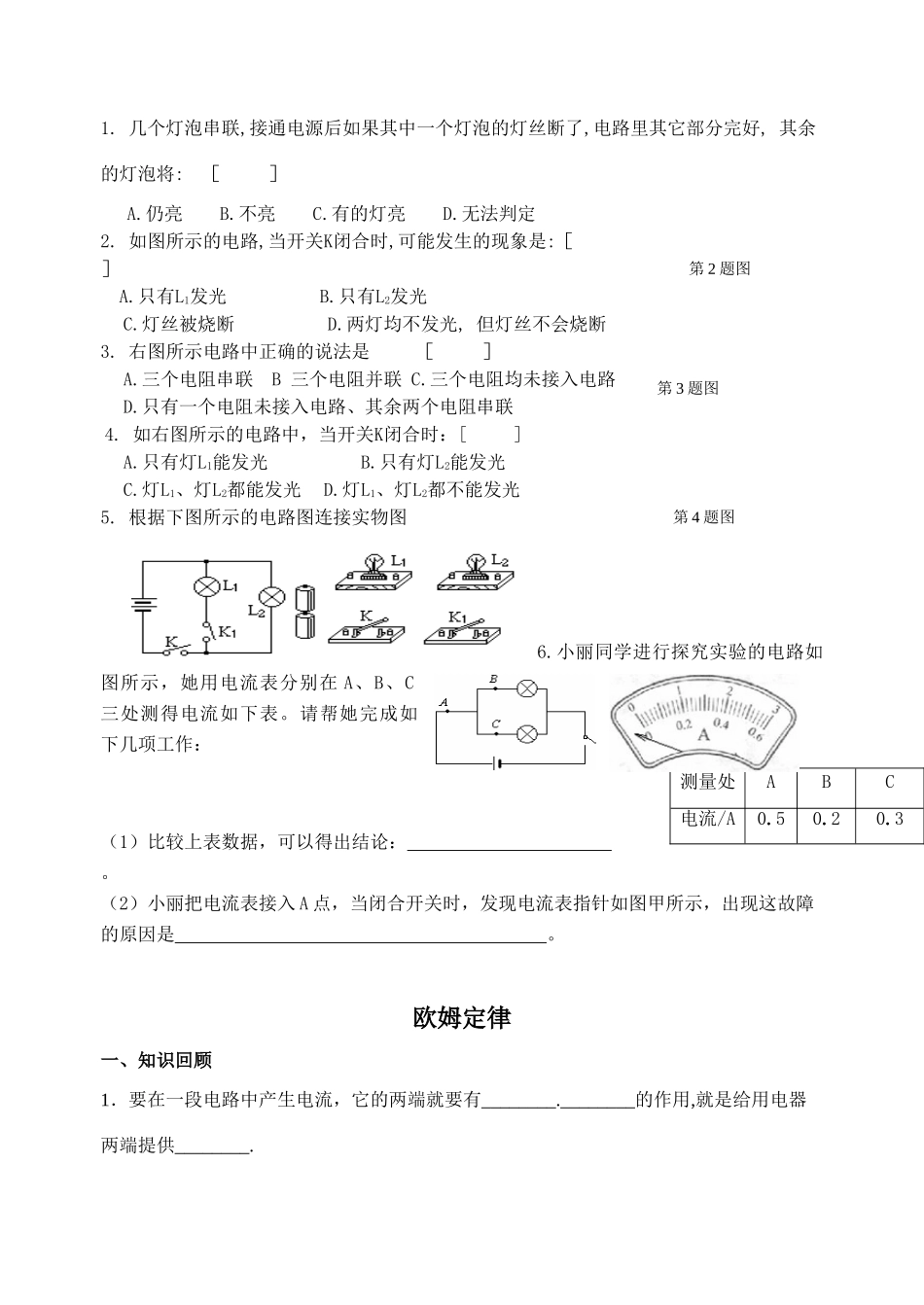

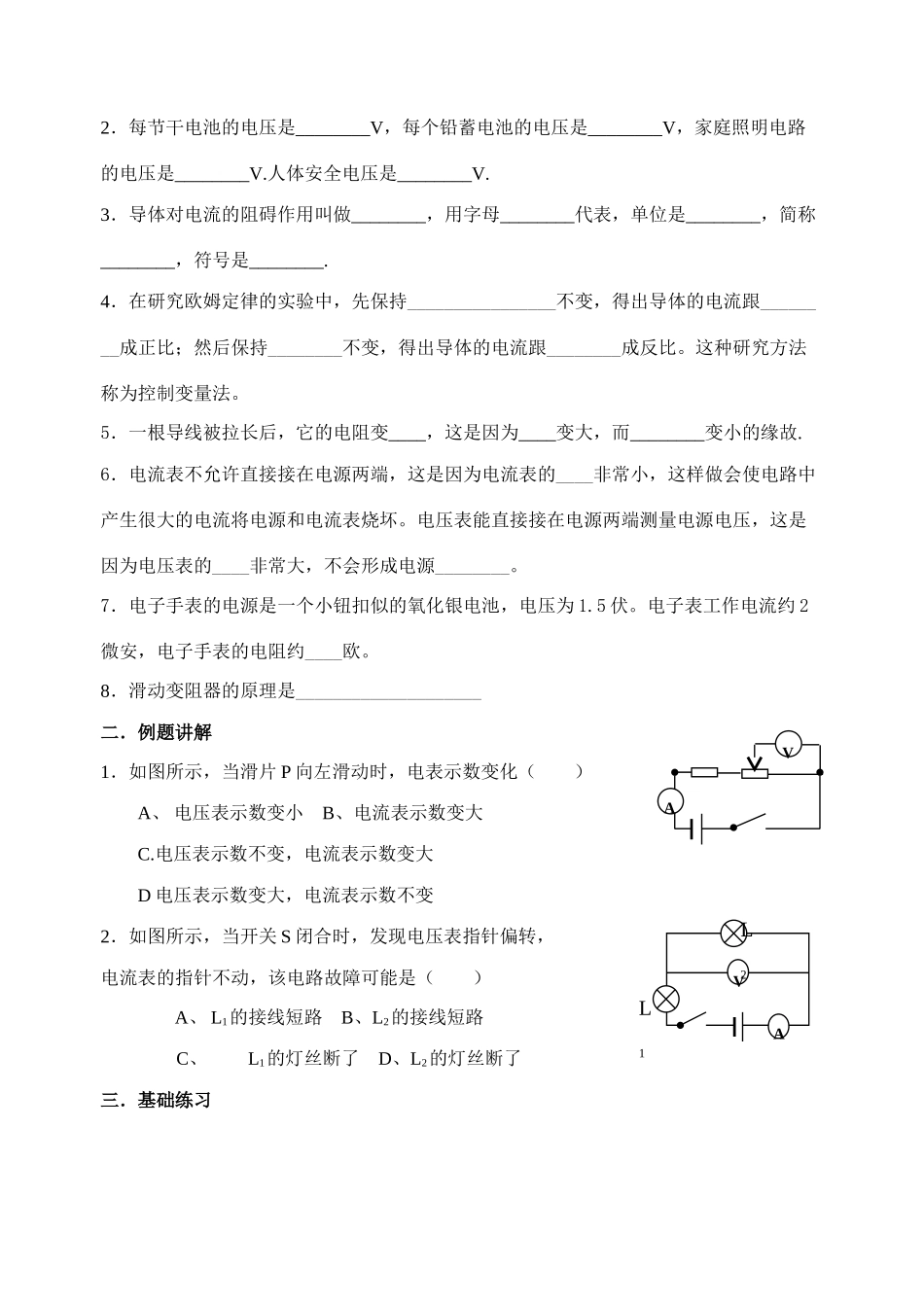

中考复习教学案：电流和电路、欧姆定律电流和电路一、知识回顾1.给蓄电池充电，是把_____能转化为_____能．蓄电池放电时是能转变为______能．2.电路中提供电能的是__，消耗电能的是____,输送电能的是____.控制输送电能的是____．3.马路上各路灯之间连接的方式是___联，教室里各日光灯之间是___联的．二．例题讲解例1.根据图甲所示的电路图，将图乙中的实物，用笔画线表示导线，将它们连接起来。（导线不能有交叉）说明：一般说来，电路连接分三步：①画好电路图，标好电源正负极和电表正负接线柱，确定电表量程。②连接电路时，先连好一个回路，再加上支路（注意找线不找点，接柱不接线）③按回路的多少和从正到负的顺序检查。例2.如图所示电路中:（1）若使L1、L2串联，则应闭合，断开；（2）若使L1、L2并联，则应闭合，断开；（3）如果闭合S1、S3而断开S2，则灯亮；（4）同时闭合开关和是不允许的。例3.按如右图连接好电路闭合闭合开关后，发现L3不亮，L1，L2都能发光，则可能出现的故障是（）A、L3灯座短路B、导线4断路C、导线5断路D、L1的灯丝断路三．基础练习S123456L1L2L3例2图例1图1.几个灯泡串联,接通电源后如果其中一个灯泡的灯丝断了,电路里其它部分完好,其余的灯泡将:［］A.仍亮B.不亮C.有的灯亮D.无法判定2.如图所示的电路,当开关K闭合时,可能发生的现象是:［］A.只有L1发光B.只有L2发光C.灯丝被烧断D.两灯均不发光,但灯丝不会烧断3.右图所示电路中正确的说法是［］A.三个电阻串联B三个电阻并联C.三个电阻均未接入电路D.只有一个电阻未接入电路、其余两个电阻串联4.如右图所示的电路中，当开关K闭合时：[]A.只有灯L1能发光B.只有灯L2能发光C.灯L1、灯L2都能发光D.灯L1、灯L2都不能发光5.根据下图所示的电路图连接实物图6.小丽同学进行探究实验的电路如图所示，她用电流表分别在A、B、C三处测得电流如下表。请帮她完成如下几项工作：（1）比较上表数据，可以得出结论：。（2）小丽把电流表接入A点，当闭合开关时，发现电流表指针如图甲所示，出现这故障的原因是。欧姆定律一、知识回顾1．要在一段电路中产生电流，它的两端就要有________.________的作用,就是给用电器两端提供________.测量处ABC电流/A0.50.20.3第2题图第3题图第4题图2．每节干电池的电压是________V，每个铅蓄电池的电压是________V，家庭照明电路的电压是________V.人体安全电压是________V.3．导体对电流的阻碍作用叫做________，用字母________代表，单位是________，简称________，符号是________.4．在研究欧姆定律的实验中，先保持________________不变，得出导体的电流跟________成正比；然后保持________不变，得出导体的电流跟________成反比。这种研究方法称为控制变量法。5．一根导线被拉长后，它的电阻变____，这是因为____变大，而________变小的缘故.6．电流表不允许直接接在电源两端，这是因为电流表的____非常小，这样做会使电路中产生很大的电流将电源和电流表烧坏。电压表能直接接在电源两端测量电源电压，这是因为电压表的____非常大，不会形成电源________。7．电子手表的电源是一个小钮扣似的氧化银电池，电压为1.5伏。电子表工作电流约2微安，电子手表的电阻约____欧。8．滑动变阻器的原理是____________________二．例题讲解1．如图所示，当滑片P向左滑动时，电表示数变化（）A、电压表示数变小B、电流表示数变大C.电压表示数不变，电流表示数变大D电压表示数变大，电流表示数不变2．如图所示，当开关S闭合时，发现电压表指针偏转，电流表的指针不动，该电路故障可能是（）A、L1的接线短路B、L2的接线短路C、L1的灯丝断了D、L2的灯丝断了三．基础练习VAL1L2AV1、一只电阻器两端的电压从2伏增加到2.8伏，通过该电阻器的电流增加了0.1安，则该电阻器的电阻值是________欧。2、有一根镍铬合金线，两端电压为6伏时，通过合金线的电流为0.3安，则合金线的电阻是________欧；若两端电压减小一半，则合金线的电流是________安；如果合金线两端不加电压，则合金线的电流为________安，合金线的电阻是________欧。3、将两个灯泡接入电路中，用电压表测得它们两端电压相等.则（）A.两个灯...
