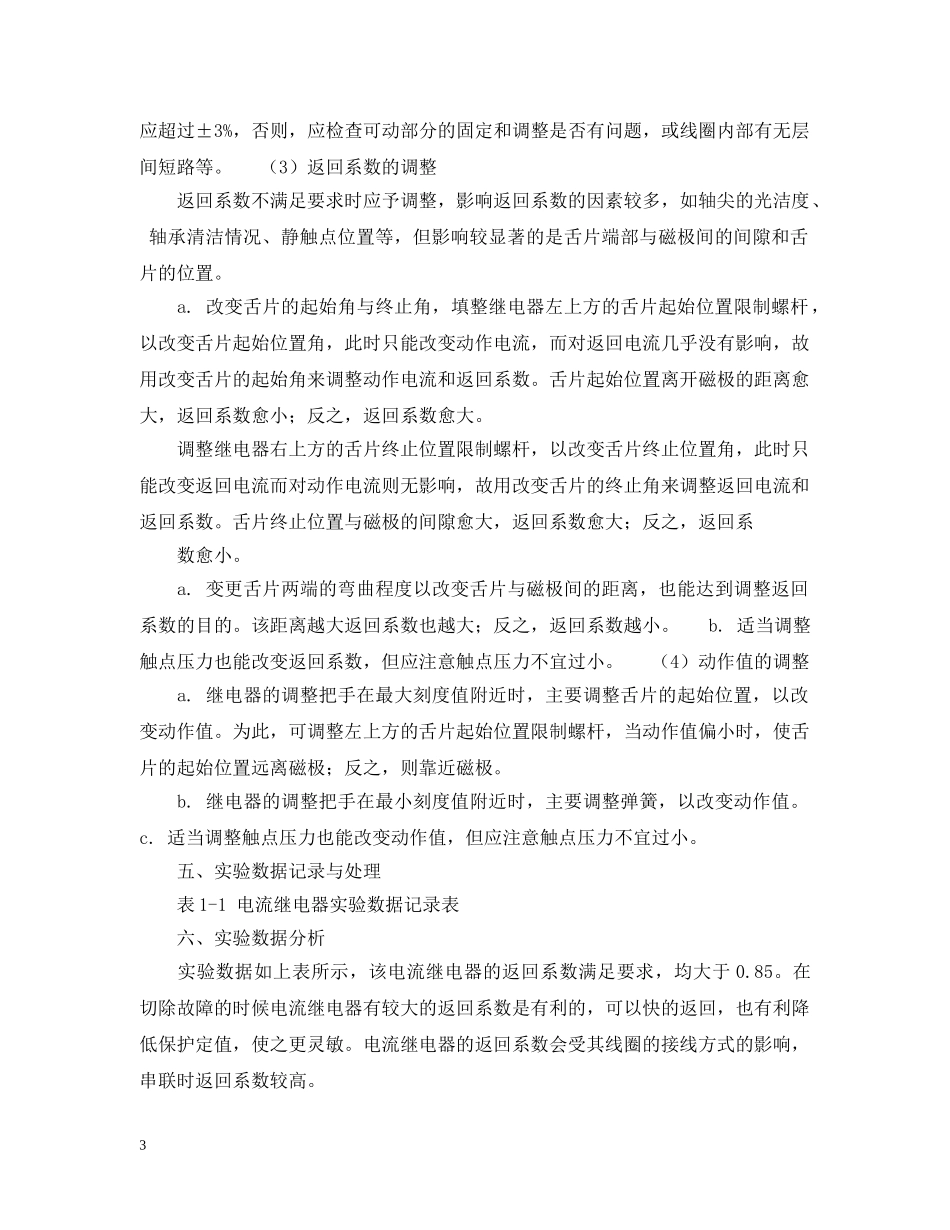

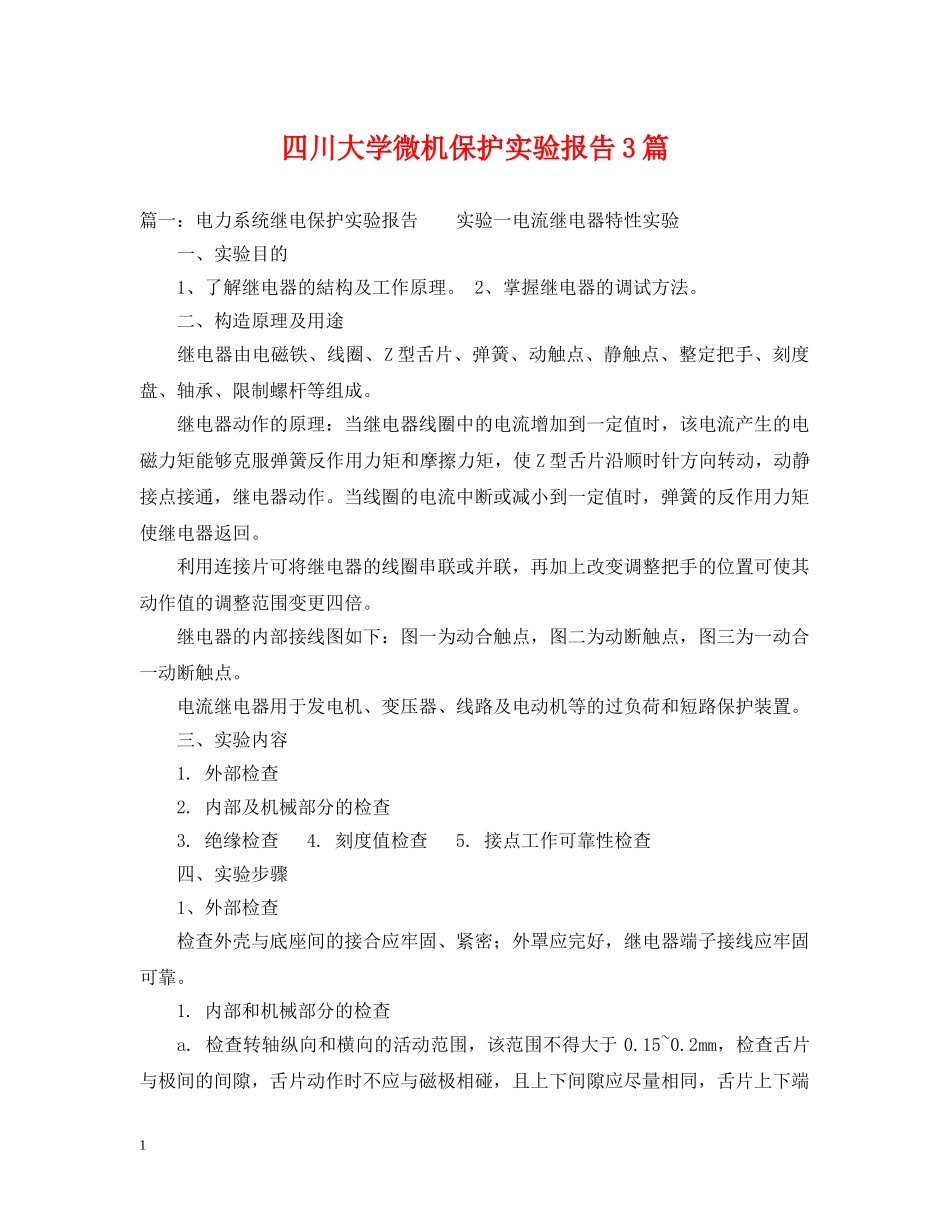

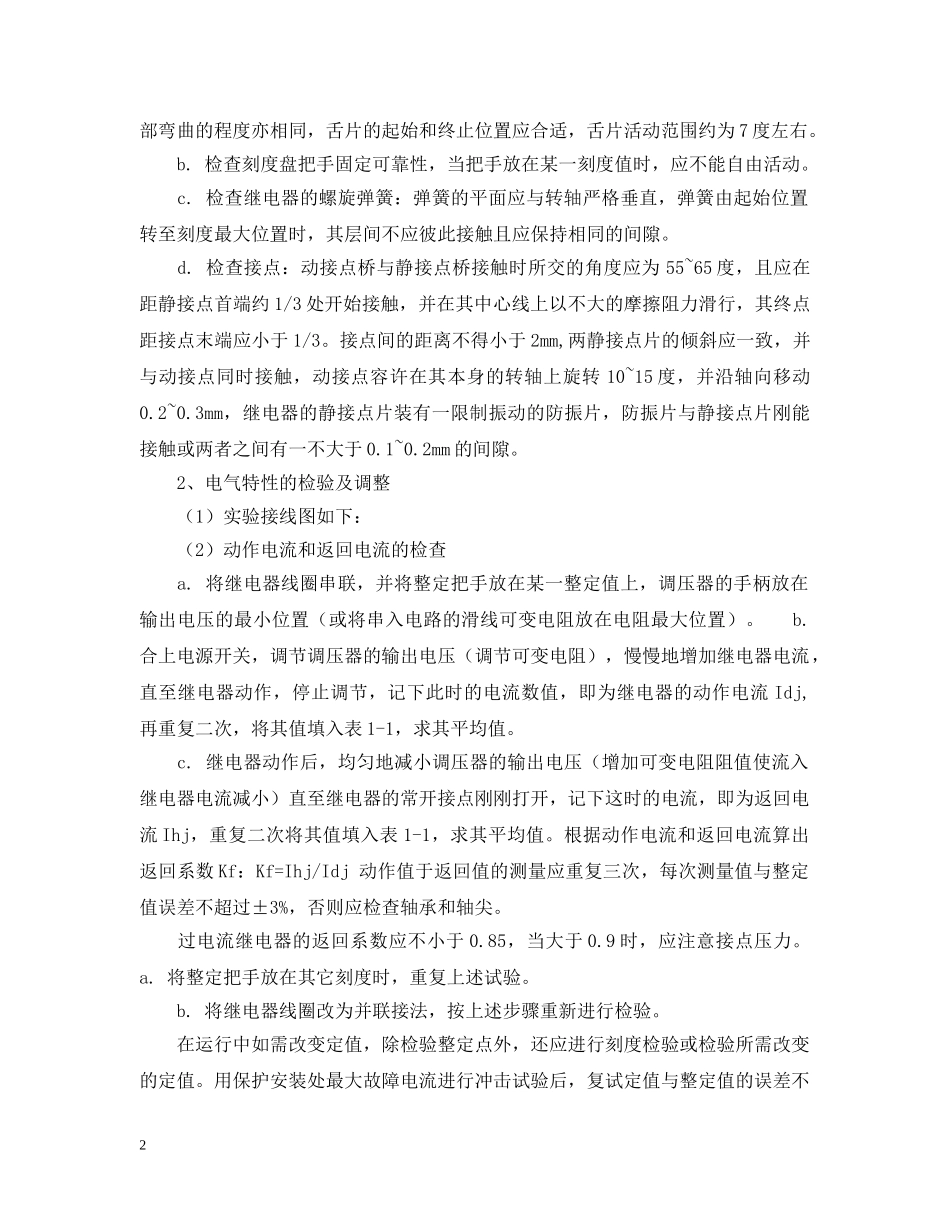

此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。四川大学微机保护实验报告3篇篇一：电力系统继电保护实验报告实验一电流继电器特性实验一、实验目的1、了解继电器的結构及工作原理。2、掌握继电器的调试方法。二、构造原理及用途继电器由电磁铁、线圈、Z型舌片、弹簧、动触点、静触点、整定把手、刻度盘、轴承、限制螺杆等组成。继电器动作的原理：当继电器线圈中的电流增加到一定值时，该电流产生的电磁力矩能够克服弹簧反作用力矩和摩擦力矩，使Z型舌片沿顺时针方向转动，动静接点接通，继电器动作。当线圈的电流中断或减小到一定值时，弹簧的反作用力矩使继电器返回。利用连接片可将继电器的线圈串联或并联，再加上改变调整把手的位置可使其动作值的调整范围变更四倍。继电器的内部接线图如下：图一为动合触点，图二为动断触点，图三为一动合一动断触点。电流继电器用于发电机、变压器、线路及电动机等的过负荷和短路保护装置。三、实验内容1.外部检查2.内部及机械部分的检查3.绝缘检查4.刻度值检查5.接点工作可靠性检查四、实验步骤1、外部检查检查外壳与底座间的接合应牢固、紧密；外罩应完好，继电器端子接线应牢固可靠。1.内部和机械部分的检查a.检查转轴纵向和横向的活动范围，该范围不得大于0.15~0.2mm，检查舌片与极间的间隙，舌片动作时不应与磁极相碰，且上下间隙应尽量相同，舌片上下端1此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。部弯曲的程度亦相同，舌片的起始和终止位置应合适，舌片活动范围约为7度左右。b.检查刻度盘把手固定可靠性，当把手放在某一刻度值时，应不能自由活动。c.检查继电器的螺旋弹簧：弹簧的平面应与转轴严格垂直，弹簧由起始位置转至刻度最大位置时，其层间不应彼此接触且应保持相同的间隙。d.检查接点：动接点桥与静接点桥接触时所交的角度应为55~65度，且应在距静接点首端约1/3处开始接触，并在其中心线上以不大的摩擦阻力滑行，其终点距接点末端应小于1/3。接点间的距离不得小于2mm,两静接点片的倾斜应一致，并与动接点同时接触，动接点容许在其本身的转轴上旋转10~15度，并沿轴向移动0.2~0.3mm，继电器的静接点片装有一限制振动的防振片，防振片与静接点片刚能接触或两者之间有一不大于0.1~0.2mm的间隙。2、电气特性的检验及调整（1）实验接线图如下：（2）动作电流和返回电流的检查a.将继电器线圈串联，并将整定把手放在某一整定值上，调压器的手柄放在输出电压的最小位置（或将串入电路的滑线可变电阻放在电阻最大位置）。b.合上电源开关，调节调压器的输出电压（调节可变电阻），慢慢地增加继电器电流，直至继电器动作，停止调节，记下此时的电流数值，即为继电器的动作电流Idj,再重复二次，将其值填入表1-1，求其平均值。c.继电器动作后，均匀地减小调压器的输出电压（增加可变电阻阻值使流入继电器电流减小）直至继电器的常开接点刚刚打开，记下这时的电流，即为返回电流Ihj，重复二次将其值填入表1-1，求其平均值。根据动作电流和返回电流算出返回系数Kf：Kf=Ihj/Idj动作值于返回值的测量应重复三次，每次测量值与整定值误差不超过±3%，否则应检查轴承和轴尖。过电流继电器的返回系数应不小于0.85，当大于0.9时，应注意接点压力。a.将整定把手放在其它刻度时，重复上述试验。b.将继电器线圈改为并联接法，按上述步骤重新进行检验。在运行中如需改变定值，除检验整定点外，还应进行刻度检验或检验所需改变的定值。用保护安装处最大故障电流进行冲击试验后，复试定值与整定值的误差不2此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。应超过±3%，否则，应检查可动部分的固定和调整是否有问题，或线圈内部有无层间短路等。（3）返回系数的调整返回系数不满足要求时应予调整，影响返回系数的因素较多，如轴尖的光洁度、轴承清洁情况、静触点位置等，但影响较显著的是舌片端部与磁极间的间隙和舌片的位置。a.改变舌片的起始角与终止角，填整继电器左上方的舌片起始位置限制螺杆，以改变舌片起始位置角，此时只能...
