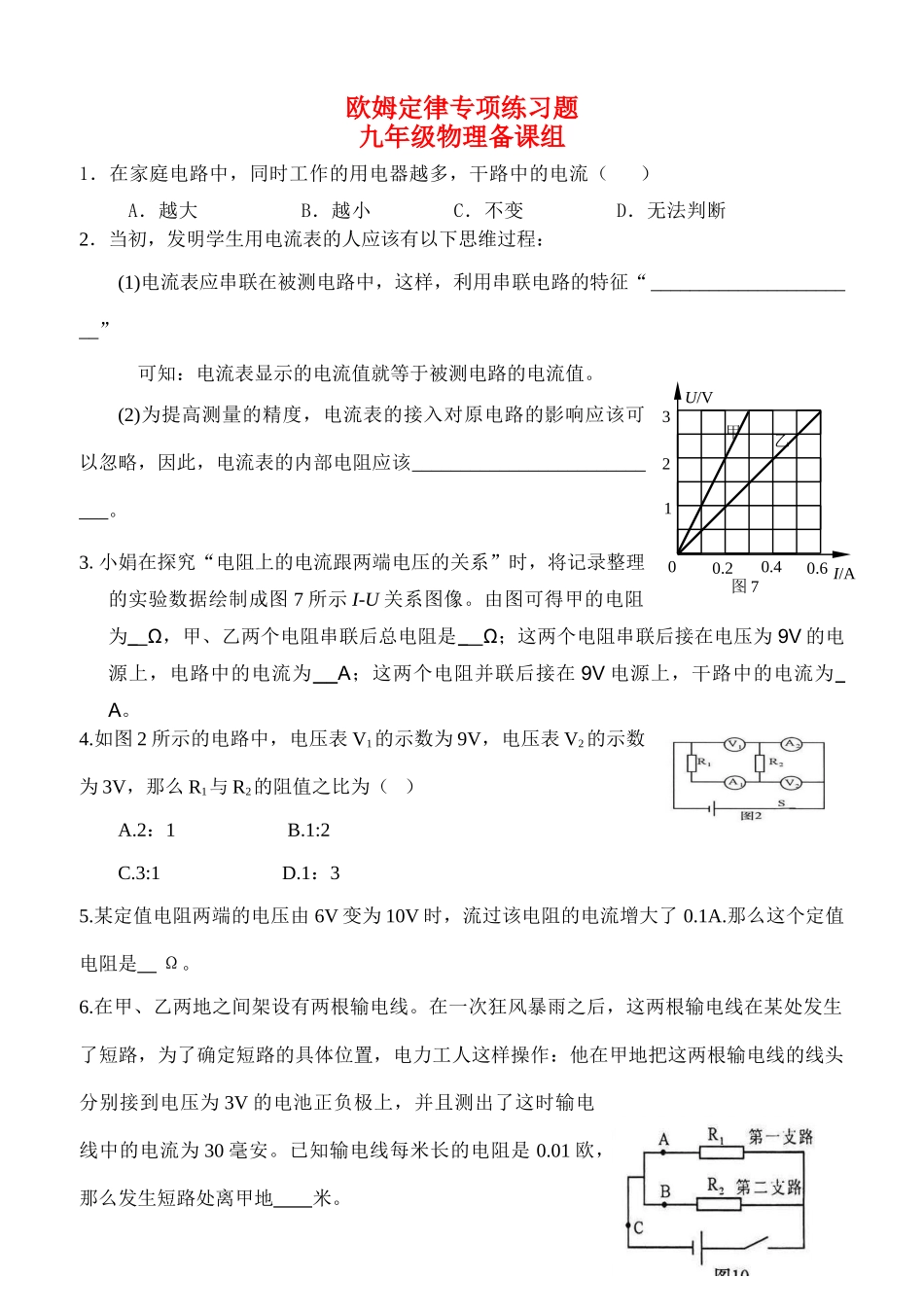

欧姆定律专项练习题九年级物理备课组1．在家庭电路中，同时工作的用电器越多，干路中的电流（）A．越大B．越小C．不变D．无法判断2．当初，发明学生用电流表的人应该有以下思维过程：(1)电流表应串联在被测电路中，这样，利用串联电路的特征“______________________”可知：电流表显示的电流值就等于被测电路的电流值。(2)为提高测量的精度，电流表的接入对原电路的影响应该可以忽略，因此，电流表的内部电阻应该___________________________。3.小娟在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成图7所示I-U关系图像。由图可得甲的电阻为_Ω，甲、乙两个电阻串联后总电阻是_Ω；这两个电阻串联后接在电压为9V的电源上，电路中的电流为A；这两个电阻并联后接在9V电源上，干路中的电流为_A。4.如图2所示的电路中，电压表V1的示数为9V，电压表V2的示数为3V，那么R1与R2的阻值之比为（）A.2：1B.1:2C.3:1D.1：35.某定值电阻两端的电压由6V变为10V时，流过该电阻的电流增大了0.1A.那么这个定值电阻是Ω。6.在甲、乙两地之间架设有两根输电线。在一次狂风暴雨之后，这两根输电线在某处发生了短路，为了确定短路的具体位置，电力工人这样操作：他在甲地把这两根输电线的线头分别接到电压为3V的电池正负极上，并且测出了这时输电线中的电流为30毫安。已知输电线每米长的电阻是0.01欧，那么发生短路处离甲地米。图7甲乙I/AU/V0.212300.40.66.小明小红在“探究并联电路中干路电流与各支路电流有什么关系“时，利用一个开关、一个电流表、一个学生电源（有多个电压档位），四个阻值不等的电阻以及若干条导线，进行了大胆地研究。如图10所示是他们的实验电路图。（1）他们的猜想是：（只写一种猜想）。【进行实验】（2）小明按照电路图正确地进行实验，得到了表1中的实验数据。小明在实验中，是靠只改变而得到实验数据的。表1试验次数IA/AIB/AIC/A10.10.20.320.40.20.630.80.21.0（3）小红也按照上述同样的器材和同样的电路进行了实验，却得到了表2中的数据。小红在实验中是靠只改变而得到实验数据的。【分析论证】（4）从表1、表2中的实验数据可以看出，并联电路电流的规律是：。7．某物理兴趣小组在测量小灯泡电功率的实验中，设计的电路图如图所示.电源电压保持不变,闭合电键S后,电路正常工作,过了一会,灯L突然熄灭,两个电表中只有一个电表示数变大,则:(1).若电压表示数变大,电路故障;若电流表示数变大,电路故障是.(2).排除故障后继续实验,老师告诉同学们，电压表的电阻虽然较大，但还是有部分电流通过电压表,则通过实验测得数据计算出来的电功率小灯泡的实际功率.(选填“大于”“等于”“小于”)8．如图，R1变化范围是0～18Ω，R2＝6Ω，电源电压是6V，电流表选用了0－0.6A量程，电压表选用了0－3V量程．求：为了保证不损坏电表，滑动变阻器阻值变化范围表2试验次数IA/AIB/AIC/A10.20.10.320.40.20.630.60.30.9R2R1AV9．有一种测量人的体重的电子秤，其测量部分的原理如图中虚线框里的内容所示．它主要有四部分构成：踏板和压力杠杆OAB（可绕O点转动）、定值电阻RO、压力传感器R（其电阻值会随所受压力大小发生变化，变化关系如下表）、显示质量大小的仪表V（实质示一个量程为0~3V的电压表）．已知OBOA∶＝１∶４，电源电压恒为３Ｖ，忽略踏板、杠杆及压杆的重力，g取10N/Kg.压力F/N050100150200250300电阻R/Ω300250200150100500⑴当踏板空载时，电压表的示数为0.75V，求定值电阻RO的大小．⑵当某同学站在踏板上时，电压表显示为1.2V，此时压力传感器R的阻值多大？该同学质量是多少kg？
