第6节走进门电路第7节了解集成电路知识点一门电路的理解1“.逻辑电路的信号有两种状态:一是高电位状态,用1”表示;另一种是低电位状态,“用0”“表示.关于这里的1”“和0”下列说法中正确的是().A“.1”表示电压为1“伏,0”表示电压为0伏B“.1”表示电压为大于或等于1“伏,0”表示电压一定为0伏C“.1”“或0”是逻辑关系的两种可能的取值,不表示具体的数字D“.1”“表示该点与电源正极相连,0”表示该点与电源负极相连答案C2.关于如图2-6、7-7所示门电路的符号,下列说法中正确的是().图2-6、7-7A“”“”“”.甲为非门、乙为与门、丙为或门B“”“”“”.甲为与门、乙为或门、丙为非门C“”“”“”.甲为非门、乙为或门、丙为与门D“”“”“”.甲为或门、乙为与门、丙为非门答案C3“”.试完成下列或门真值表
输入输出ABZ000011011解析“”或门电路中.任何一个输入为1时输出也为1
故所有的输出都为1

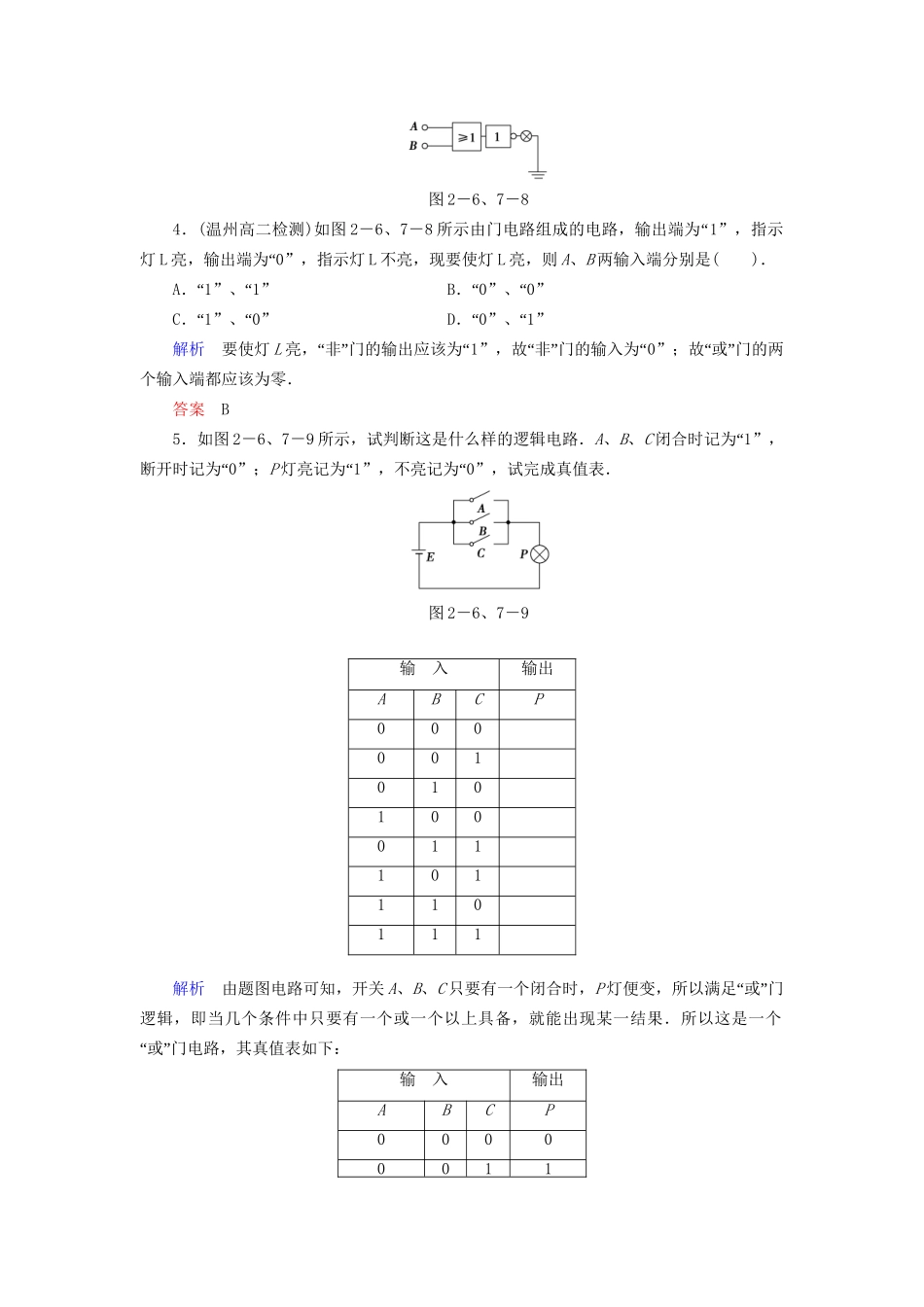

答案111知识点二复合门图2-6、7-84.(温州高二检测)如图2-6、7-8“所示由门电路组成的电路,输出端为1”,指示灯L“亮,输出端为0”,指示灯L不亮,现要使灯L亮,则A、B两输入端分别是().A“.1”“、1”B“.0”“、0”C“.1”“、0”D“.0”“、1”解析要使灯L“”“亮,非门的输出应该为1”“”“,故非门的输入为0”“”;故或门的两个输入端都应该为零.答案B5.如图2-6、7-9所示,试判断这是什么样的逻辑电路.A、B、C“闭合时记为1”,“断开时记为0”;P“灯亮记为1”“,不亮记为0”,试完成真值表.图2-6、7-9输入输出ABCP000001010100011101110111解析由题图电路可知,开关A、B、C只要有一个闭合时,P“”灯便变,所以满足或门逻辑,即当几个条件中只要有一个或一个以上具备,就能出现某一结果.所以这是一个“
