陶粒轻质隔墙条板安装VIP免费

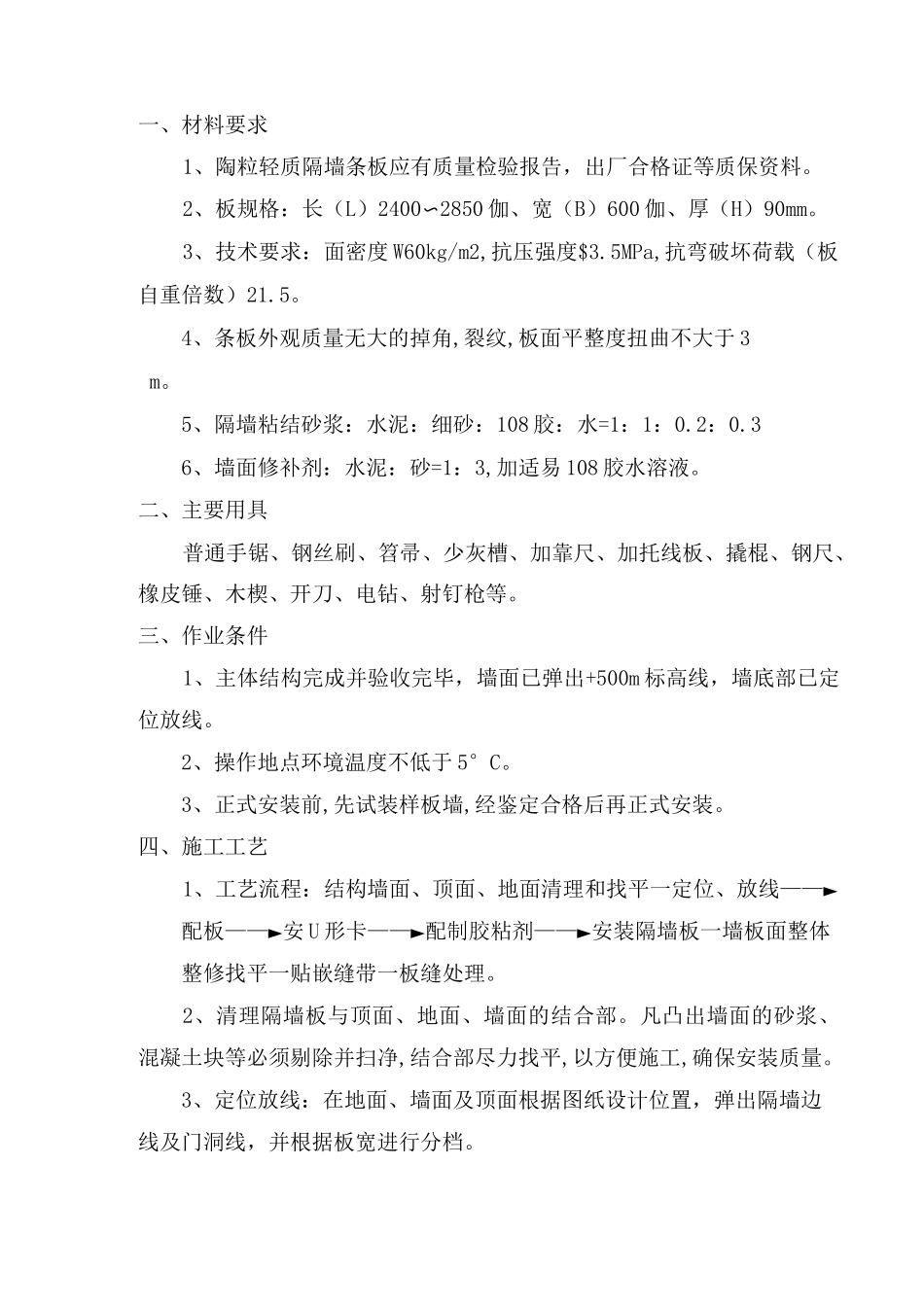

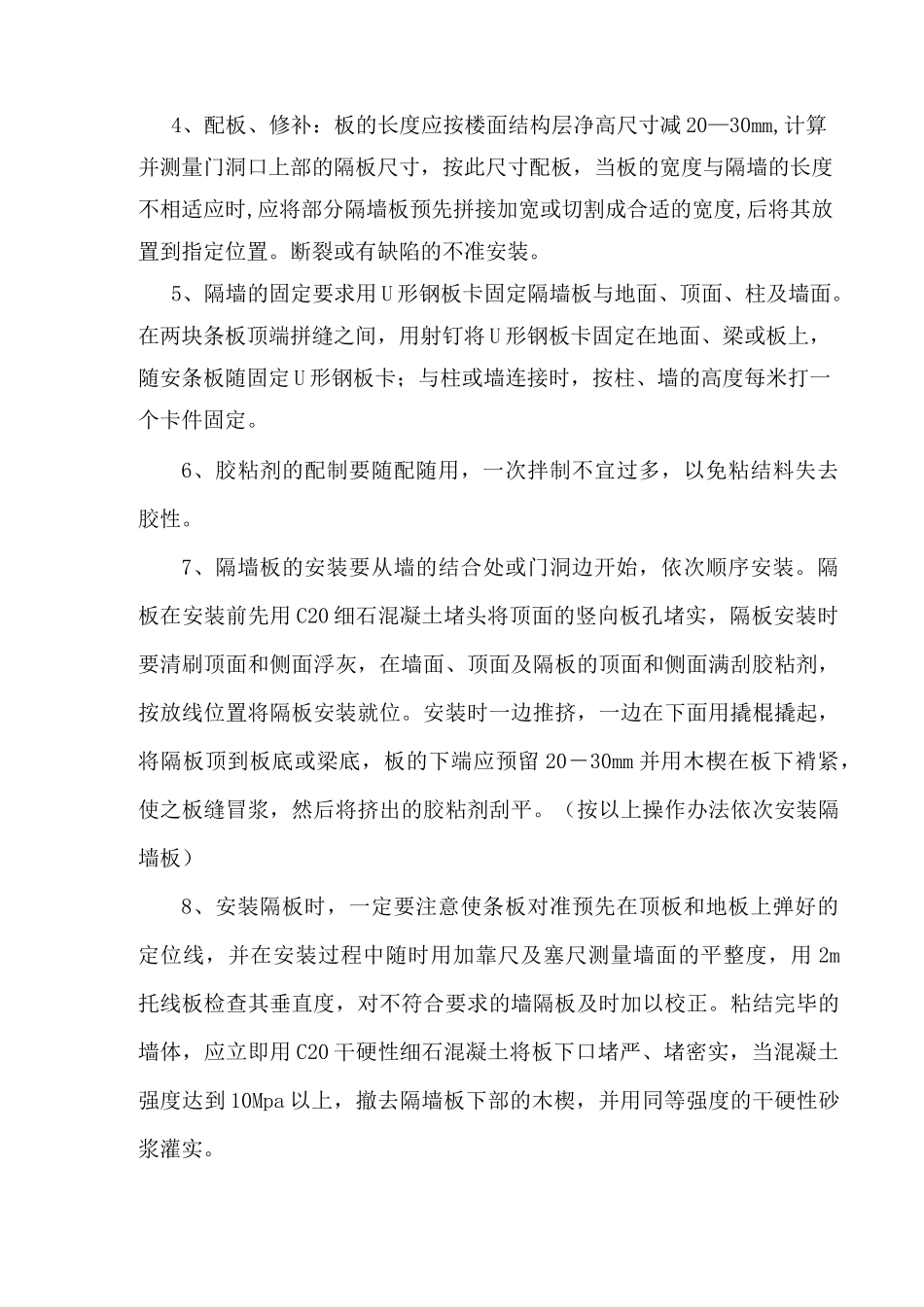

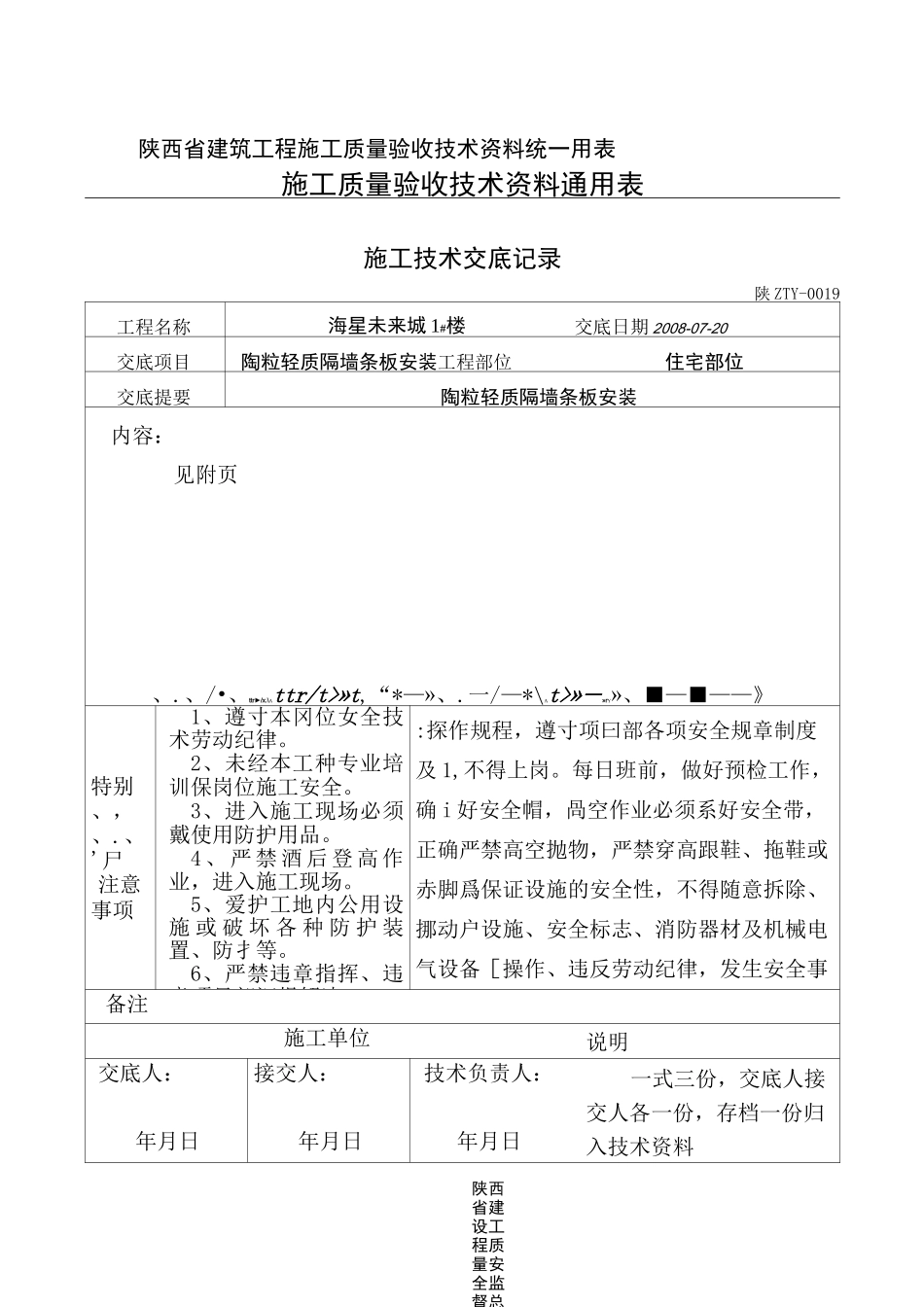

陕西省建设工程质量安全监督总陕西省建筑工程施工质量验收技术资料统一用表施工质量验收技术资料通用表施工技术交底记录陕ZTY-0019工程名称海星未来城1#楼交底日期2008-07-20交底项目陶粒轻质隔墙条板安装工程部位住宅部位交底提要陶粒轻质隔墙条板安装内容：见附页、.、/•、ttr►/x.\Attr/t>»t,“*—»、.一/—*\At>»―»rY»、■—■——》特别、，、.、'尸注意事项1、遵寸本冈位女全技术劳动纪律。2、未经本工种专业培训保岗位施工安全。3、进入施工现场必须戴使用防护用品。4、严禁酒后登高作业，进入施工现场。5、爱护工地内公用设施或破坏各种防护装置、防扌等。6、严禁违章指挥、违章项目部汇报解决。:探作规程，遵寸项曰部各项安全规章制度及1,不得上岗。每日班前，做好预检工作，确i好安全帽，咼空作业必须系好安全带，正确严禁高空抛物，严禁穿高跟鞋、拖鞋或赤脚爲保证设施的安全性，不得随意拆除、挪动户设施、安全标志、消防器材及机械电气设备［操作、违反劳动纪律，发生安全事故立即向备注施工单位说明交底人：年月日接交人：年月日技术负责人：年月日一式三份，交底人接交人各一份，存档一份归入技术资料陕西省建设工程质量安全监督总一、材料要求1、陶粒轻质隔墙条板应有质量检验报告，出厂合格证等质保资料。2、板规格：长（L）2400〜2850伽、宽（B）600伽、厚（H）90mm。3、技术要求：面密度W60kg/m2,抗压强度$3.5MPa,抗弯破坏荷载（板自重倍数）21.5。4、条板外观质量无大的掉角,裂纹,板面平整度扭曲不大于3m。5、隔墙粘结砂浆：水泥：细砂：108胶：水=1：1：0.2：0.36、墙面修补剂：水泥：砂=1：3,加适易108胶水溶液。二、主要用具普通手锯、钢丝刷、笤帚、少灰槽、加靠尺、加托线板、撬棍、钢尺、橡皮锤、木楔、开刀、电钻、射钉枪等。三、作业条件1、主体结构完成并验收完毕，墙面已弹出+500m标高线，墙底部已定位放线。2、操作地点环境温度不低于5°C。3、正式安装前,先试装样板墙,经鉴定合格后再正式安装。四、施工工艺1、工艺流程：结构墙面、顶面、地面清理和找平一定位、放线——►配板——►安U形卡——►配制胶粘剂——►安装隔墙板一墙板面整体整修找平一贴嵌缝带一板缝处理。2、清理隔墙板与顶面、地面、墙面的结合部。凡凸出墙面的砂浆、混凝土块等必须剔除并扫净,结合部尽力找平,以方便施工,确保安装质量。3、定位放线：在地面、墙面及顶面根据图纸设计位置，弹出隔墙边线及门洞线，并根据板宽进行分档。4、配板、修补：板的长度应按楼面结构层净高尺寸减20—30mm,计算并测量门洞口上部的隔板尺寸，按此尺寸配板，当板的宽度与隔墙的长度不相适应时,应将部分隔墙板预先拼接加宽或切割成合适的宽度,后将其放置到指定位置。断裂或有缺陷的不准安装。5、隔墙的固定要求用U形钢板卡固定隔墙板与地面、顶面、柱及墙面。在两块条板顶端拼缝之间，用射钉将U形钢板卡固定在地面、梁或板上，随安条板随固定U形钢板卡；与柱或墙连接时，按柱、墙的高度每米打一个卡件固定。6、胶粘剂的配制要随配随用，一次拌制不宜过多，以免粘结料失去胶性。7、隔墙板的安装要从墙的结合处或门洞边开始，依次顺序安装。隔板在安装前先用C20细石混凝土堵头将顶面的竖向板孔堵实，隔板安装时要清刷顶面和侧面浮灰，在墙面、顶面及隔板的顶面和侧面满刮胶粘剂，按放线位置将隔板安装就位。安装时一边推挤，一边在下面用撬棍撬起，将隔板顶到板底或梁底，板的下端应预留20－30mm并用木楔在板下褙紧，使之板缝冒浆，然后将挤出的胶粘剂刮平。（按以上操作办法依次安装隔墙板）8、安装隔板时，一定要注意使条板对准预先在顶板和地板上弹好的定位线，并在安装过程中随时用加靠尺及塞尺测量墙面的平整度，用2m托线板检查其垂直度，对不符合要求的墙隔板及时加以校正。粘结完毕的墙体，应立即用C20干硬性细石混凝土将板下口堵严、堵密实，当混凝土强度达到10Mpa以上，撤去隔墙板下部的木楔，并用同等强度的干硬性砂浆灌实。9、铺设电线管、接线盒等预埋件时，横向铺设线管时可沿墙顶地面。纵向铺设线管时可从空心条板的空洞或间隙穿行并加贴玻璃纤维网格布。条板墙体内不应横向...
