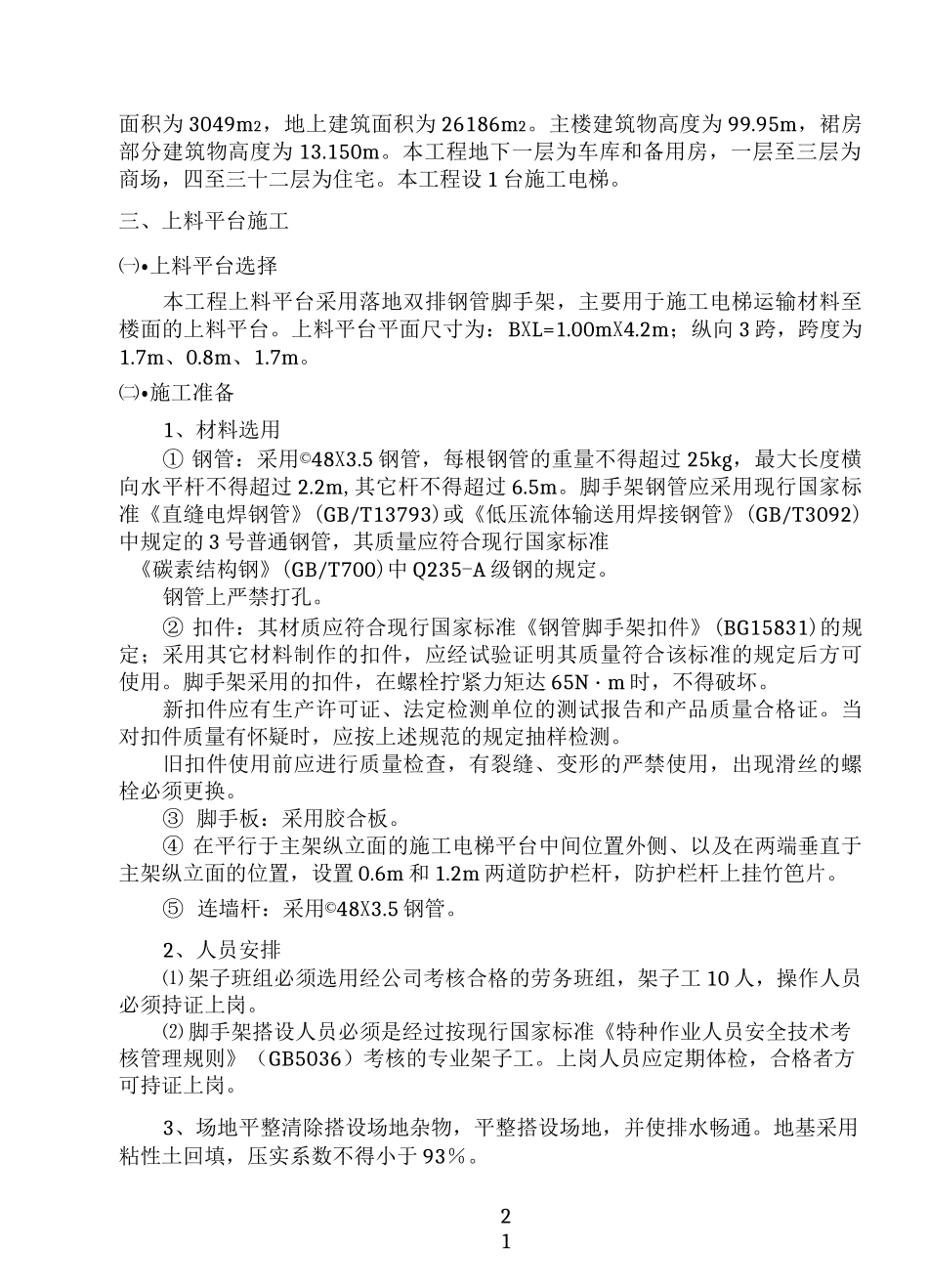

21目录、编制依据1二、工程概况1三、上料平台施工1㈠.上料平台选择1㈡■施工准备1㈢■施工工艺2四.荷载验算5五.脚手架的检查与验收10六、脚手架的保养13七.脚手架拆除14八.安全要求15九、附图18一、编制依据1、飞旋新天第公寓楼施工图(工程编号：2007010)2、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)3、《安全技术手册》二、工程概况本工程位于位于莆田市涵江区保尾，为32层主楼及3层裙楼组成的商住楼，为现浇钢筋混凝土框架剪力墙结构，总建筑面积为31869.6m2，其中地下建筑21面积为3049m2，地上建筑面积为26186m2。主楼建筑物高度为99.95m，裙房部分建筑物高度为13.150m。本工程地下一层为车库和备用房，一层至三层为商场，四至三十二层为住宅。本工程设1台施工电梯。三、上料平台施工㈠•上料平台选择本工程上料平台采用落地双排钢管脚手架，主要用于施工电梯运输材料至楼面的上料平台。上料平台平面尺寸为：BXL=1.00mX4.2m；纵向3跨，跨度为1.7m、0.8m、1.7m。㈡•施工准备1、材料选用①钢管：采用©48X3.5钢管，每根钢管的重量不得超过25kg，最大长度横向水平杆不得超过2.2m,其它杆不得超过6.5m。脚手架钢管应采用现行国家标准《直缝电焊钢管》(GB/T13793)或《低压流体输送用焊接钢管》(GB/T3092)中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》(GB/T700)中Q235-A级钢的规定。钢管上严禁打孔。②扣件：其材质应符合现行国家标准《钢管脚手架扣件》(BG15831)的规定；采用其它材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。脚手架采用的扣件，在螺栓拧紧力矩达65N・m时，不得破坏。新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证。当对扣件质量有怀疑时，应按上述规范的规定抽样检测。旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。③脚手板：采用胶合板。④在平行于主架纵立面的施工电梯平台中间位置外侧、以及在两端垂直于主架纵立面的位置，设置0.6m和1.2m两道防护栏杆，防护栏杆上挂竹笆片。⑤连墙杆：采用©48X3.5钢管。2、人员安排⑴架子班组必须选用经公司考核合格的劳务班组，架子工10人，操作人员必须持证上岗。⑵脚手架搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》（GB5036）考核的专业架子工。上岗人员应定期体检，合格者方可持证上岗。3、场地平整清除搭设场地杂物，平整搭设场地，并使排水畅通。地基采用粘性土回填，压实系数不得小于93％。21㈢•施工工艺1、搭设方法⑴架体的搭设顺序：立杆一纵向扫地杆一横向扫地杆一第一步纵向水平杆一第一步横向水平杆一第二步纵向水平杆一第二步横向水平杆一连墙杆（每楼层设置一组）一第三步纵向水平杆一依以上顺序直至搭设至施工需要高度。之字型斜撑、扶手、中栏杆应随架体身高同步搭设。⑵立杆横距0.9m,纵距1.7m,步距2.0m、1.0m,一次性堆料荷载不得大于8kN/m2。⑶每根立杆底部应设置底座或垫板。底座、垫板均应准确地放在定位线上；垫板宜采用长度不少于2跨、厚度不小于50mm的木垫板，也可采用槽钢。⑷立杆接长除顶层顶步可采用搭接外，其余每层每步接头必须采用对接扣件连接。对接、搭接应符合下列规定：①立杆上的对接扣件应交错布置；两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距1/3;②搭接长度不应小于1m,应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。⑸立杆顶端宜高出卸料平台1.5m。⑹立杆的高度不应低于3步，钢管长度不应小于6m。⑺开始搭设立杆时，应设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除；⑻当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件；本工程采用钢管作为连墙件，每层设两处连墙件。⑼脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。每一次搭设完后，应按JGJ130-2001表8.2.4的规定校正步距、纵距、横距及立杆的垂直度。⑽脚手架必须设置纵、横向扫地杆。...
