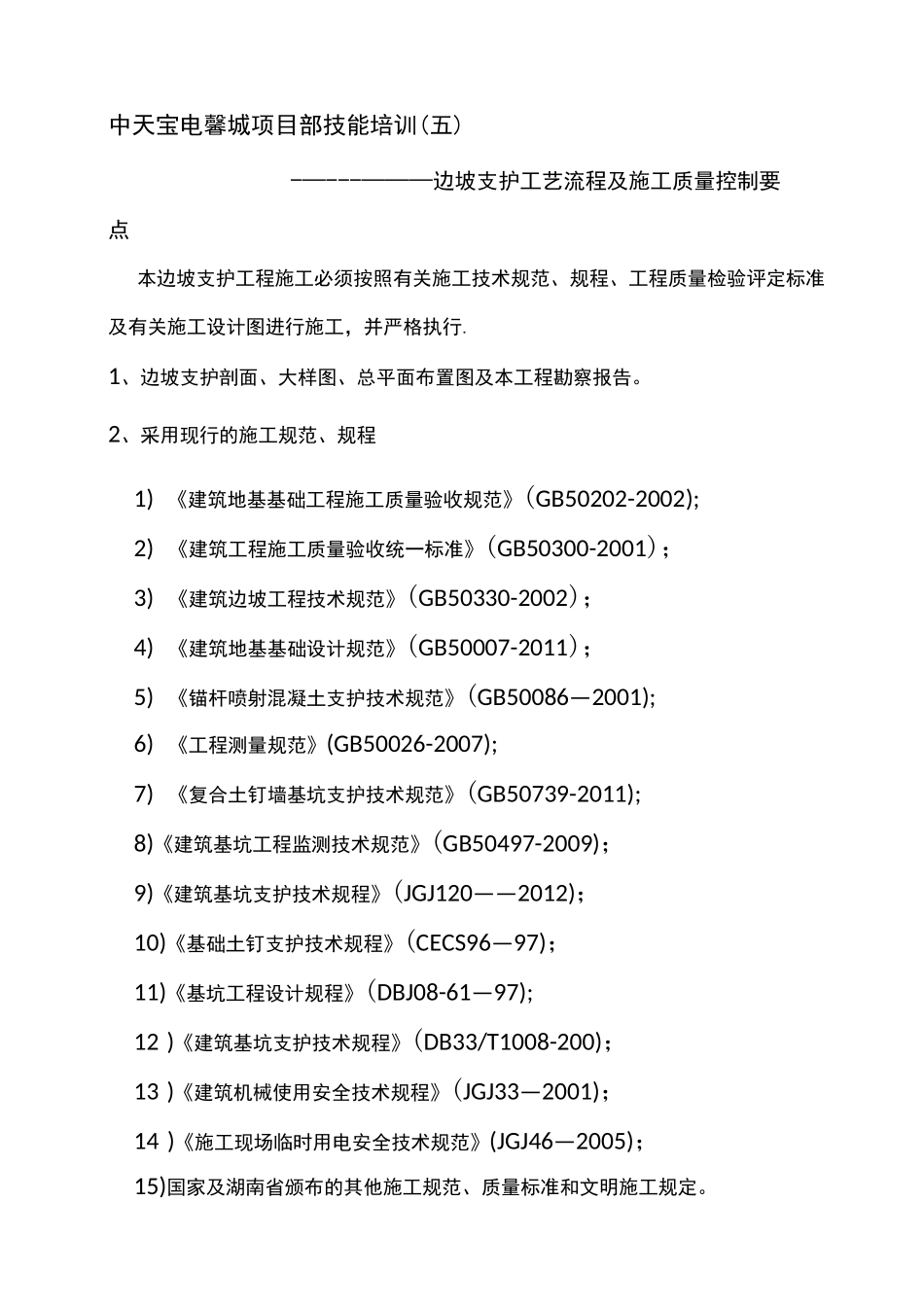

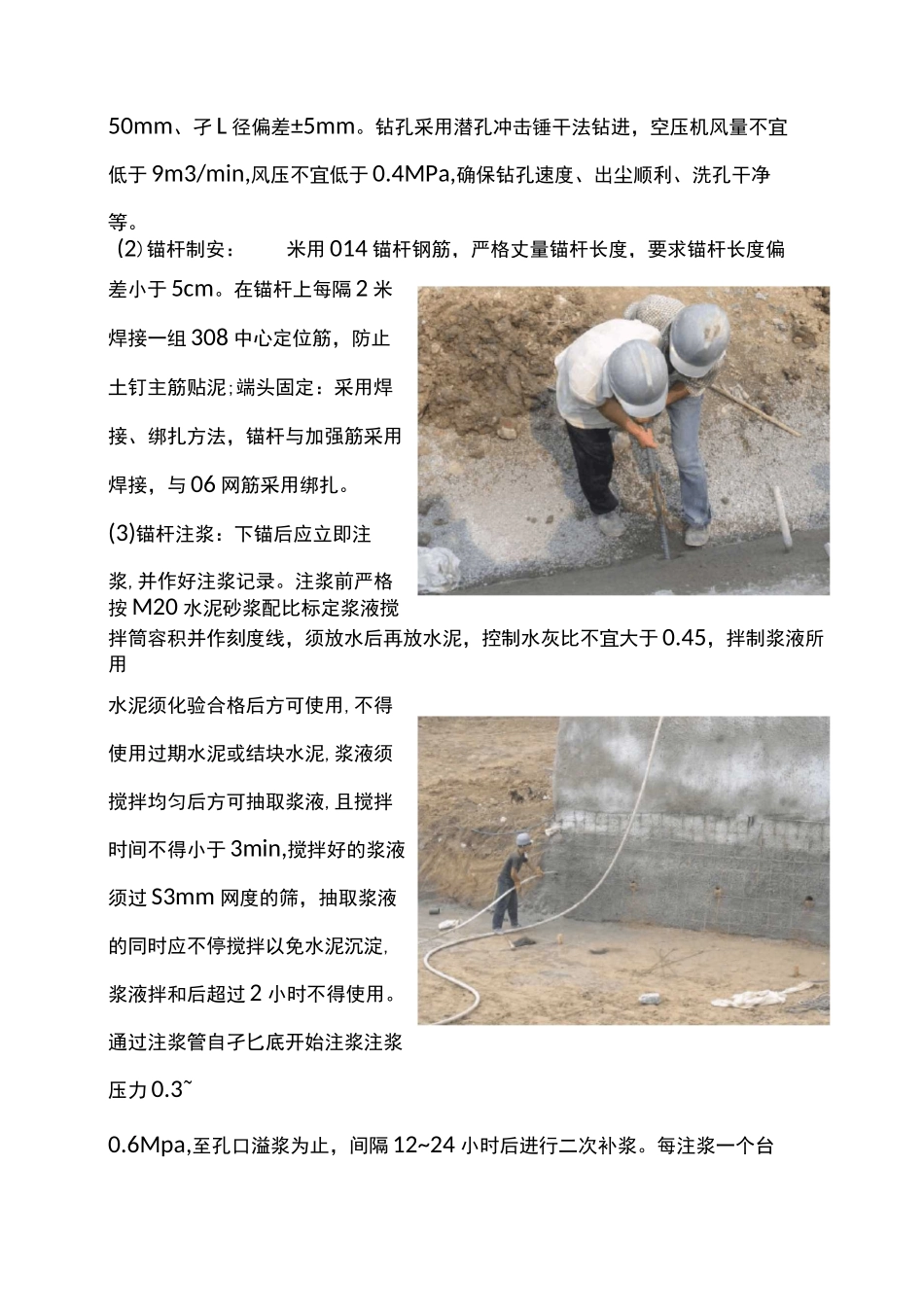

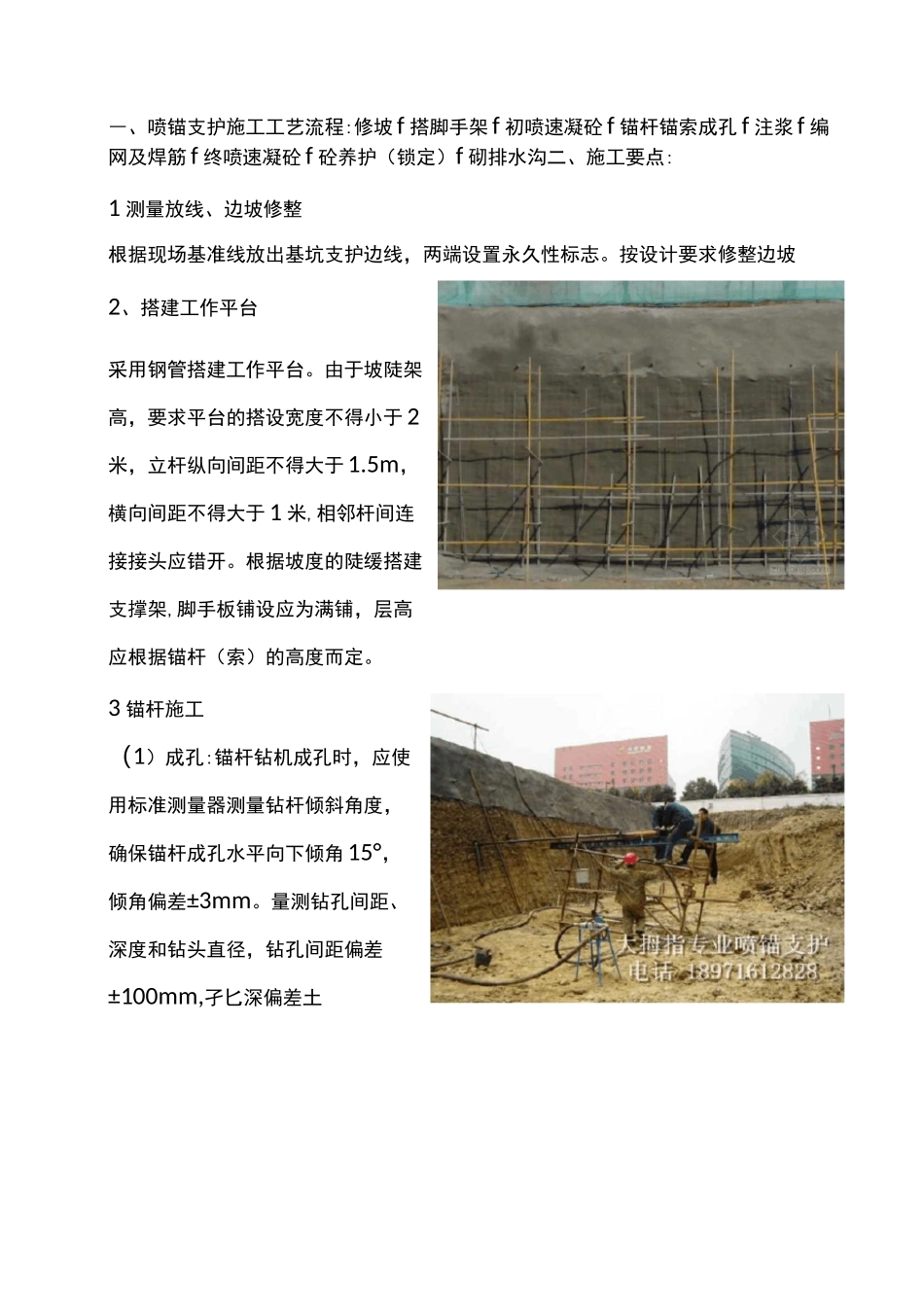

中天宝电馨城项目部技能培训(五)-—---———边坡支护工艺流程及施工质量控制要点本边坡支护工程施工必须按照有关施工技术规范、规程、工程质量检验评定标准及有关施工设计图进行施工，并严格执行.1、边坡支护剖面、大样图、总平面布置图及本工程勘察报告。2、采用现行的施工规范、规程1)《建筑地基基础工程施工质量验收规范》(GB50202-2002);2)《建筑工程施工质量验收统一标准》(GB50300-2001)；3)《建筑边坡工程技术规范》(GB50330-2002)；4)《建筑地基基础设计规范》(GB50007-2011)；5)《锚杆喷射混凝土支护技术规范》(GB50086—2001);6)《工程测量规范》(GB50026-2007);7)《复合土钉墙基坑支护技术规范》(GB50739-2011);8)《建筑基坑工程监测技术规范》(GB50497-2009)；9)《建筑基坑支护技术规程》(JGJ120——2012)；10)《基础土钉支护技术规程》(CECS96—97)；11)《基坑工程设计规程》(DBJ08-61—97);12)《建筑基坑支护技术规程》(DB33/T1008-200)；13)《建筑机械使用安全技术规程》(JGJ33—2001)；14)《施工现场临时用电安全技术规范》(JGJ46—2005)；15)国家及湖南省颁布的其他施工规范、质量标准和文明施工规定。―、喷锚支护施工工艺流程:修坡f搭脚手架f初喷速凝砼f锚杆锚索成孔f注浆f编网及焊筋f终喷速凝砼f砼养护（锁定）f砌排水沟二、施工要点:1测量放线、边坡修整根据现场基准线放出基坑支护边线，两端设置永久性标志。按设计要求修整边坡2、搭建工作平台采用钢管搭建工作平台。由于坡陡架高，要求平台的搭设宽度不得小于2米，立杆纵向间距不得大于1.5m，横向间距不得大于1米,相邻杆间连接接头应错开。根据坡度的陡缓搭建支撑架,脚手板铺设应为满铺，层高应根据锚杆（索）的高度而定。3锚杆施工（1）成孔:锚杆钻机成孔时，应使用标准测量器测量钻杆倾斜角度，确保锚杆成孔水平向下倾角15°，倾角偏差±3mm。量测钻孔间距、深度和钻头直径，钻孔间距偏差±100mm,孑匕深偏差土50mm、孑L径偏差±5mm。钻孔采用潜孔冲击锤干法钻进，空压机风量不宜低于9m3/min,风压不宜低于0.4MPa,确保钻孔速度、出尘顺利、洗孔干净等。(2)锚杆制安：米用014锚杆钢筋，严格丈量锚杆长度，要求锚杆长度偏差小于5cm。在锚杆上每隔2米焊接一组308中心定位筋，防止土钉主筋贴泥;端头固定：采用焊接、绑扎方法，锚杆与加强筋采用焊接，与06网筋采用绑扎。(3)锚杆注浆：下锚后应立即注浆,并作好注浆记录。注浆前严格按M20水泥砂浆配比标定浆液搅拌筒容积并作刻度线，须放水后再放水泥，控制水灰比不宜大于0.45，拌制浆液所用水泥须化验合格后方可使用,不得使用过期水泥或结块水泥,浆液须搅拌均匀后方可抽取浆液,且搅拌时间不得小于3min,搅拌好的浆液须过S3mm网度的筛，抽取浆液的同时应不停搅拌以免水泥沉淀,浆液拌和后超过2小时不得使用。通过注浆管自孑匕底开始注浆注浆压力0.3~0.6Mpa,至孔口溢浆为止，间隔12~24小时后进行二次补浆。每注浆一个台班制作一组水泥浆试块，每组试块6块，试块尺寸为70.7x70.7x70.7mm,利用注浆泵抽出的浆液制备试块.(4)钢筋工程：每排锚杆施工完毕后,沿着锚杆的横竖方向加挂加强筋。为防止基坑顶部渗水,距基坑1米处采用1米长①20钢筋打入地下，挂网时，网筋向坡顶以上延伸1米,并喷射混凝土形成坡顶盖层Q6网筋按250x250绑扌L编网，结点使用扎丝绑扎牢固搭接长度不小于300,搭接处用扎丝绑扎两道;(5)喷射混凝土工程：喷射砼厚度为10cm。喷射细石砼强度为C20,配合比为水泥:砂：细石二1:2:2.砼喷射前,根据边坡土质情况按施工图纸局部设置泄水孔,排除土层积水.喷射砼分两次喷射，初喷砼厚度为设计1/2即50mm)后进行钢丝网铺设,待①6网筋及端头固定施工完毕经检验合格后，立即实施二次喷射砼，厚度误差±2cm.(6)混凝土养护:喷射混凝土的养护是预防混凝土裂缝的关键工序，该项工作组织专门负责混凝土养护工作作业人员，每天喷水不少于两遍，保证混凝土充分湿润就行，一般养护7天。三、施工应注意事项:1、喷射混凝土用的原材料要严格过筛，要认真清洗石子，要经常保持砂子有6-8%的含水率，以减少喷射作业中的粉尘，防止或减少堵管事故，确保喷射混凝土的施工质量。2、喷射作...
