2021年高中通用技术选考电控专题10——电路调节VIP免费

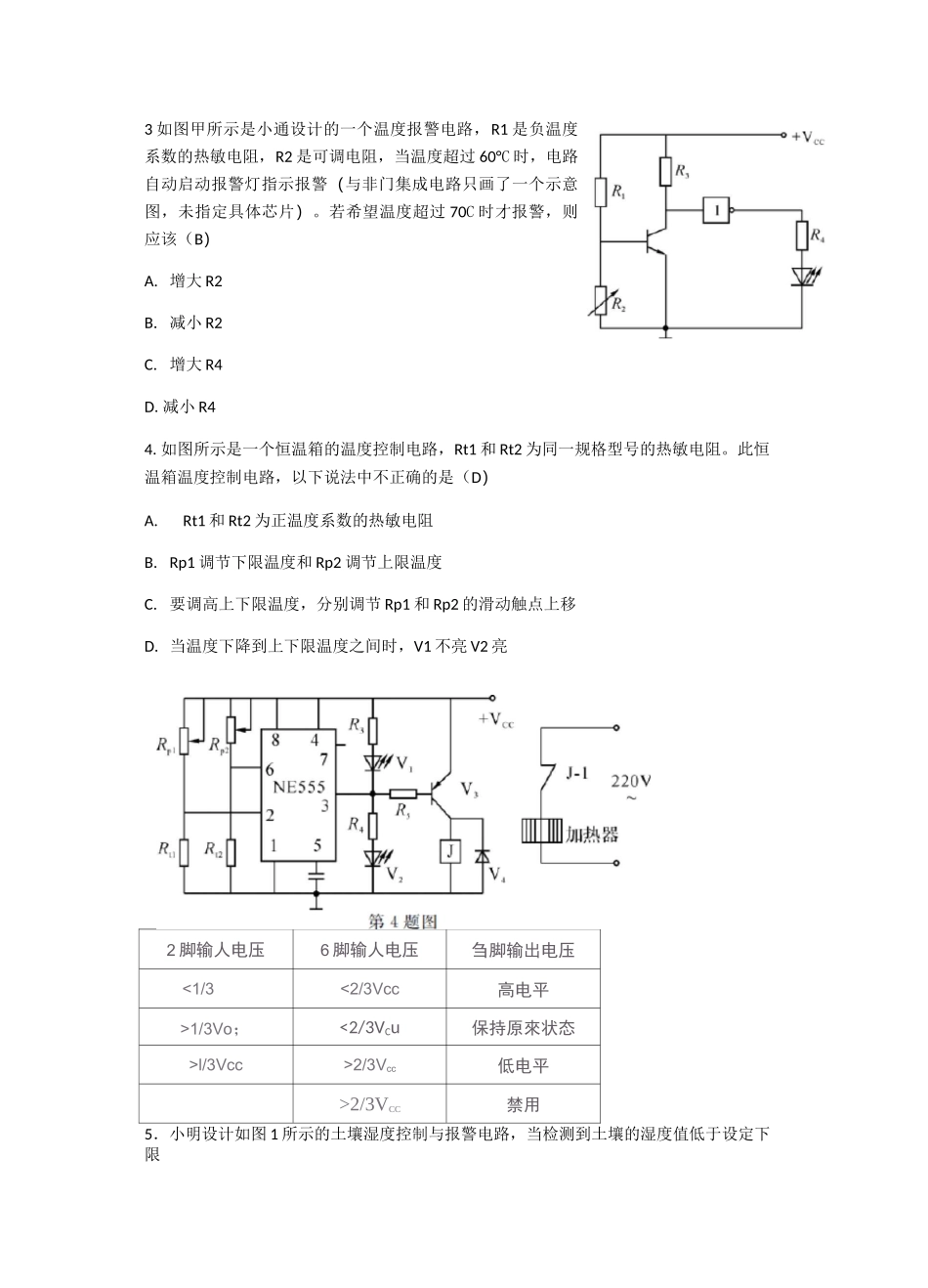

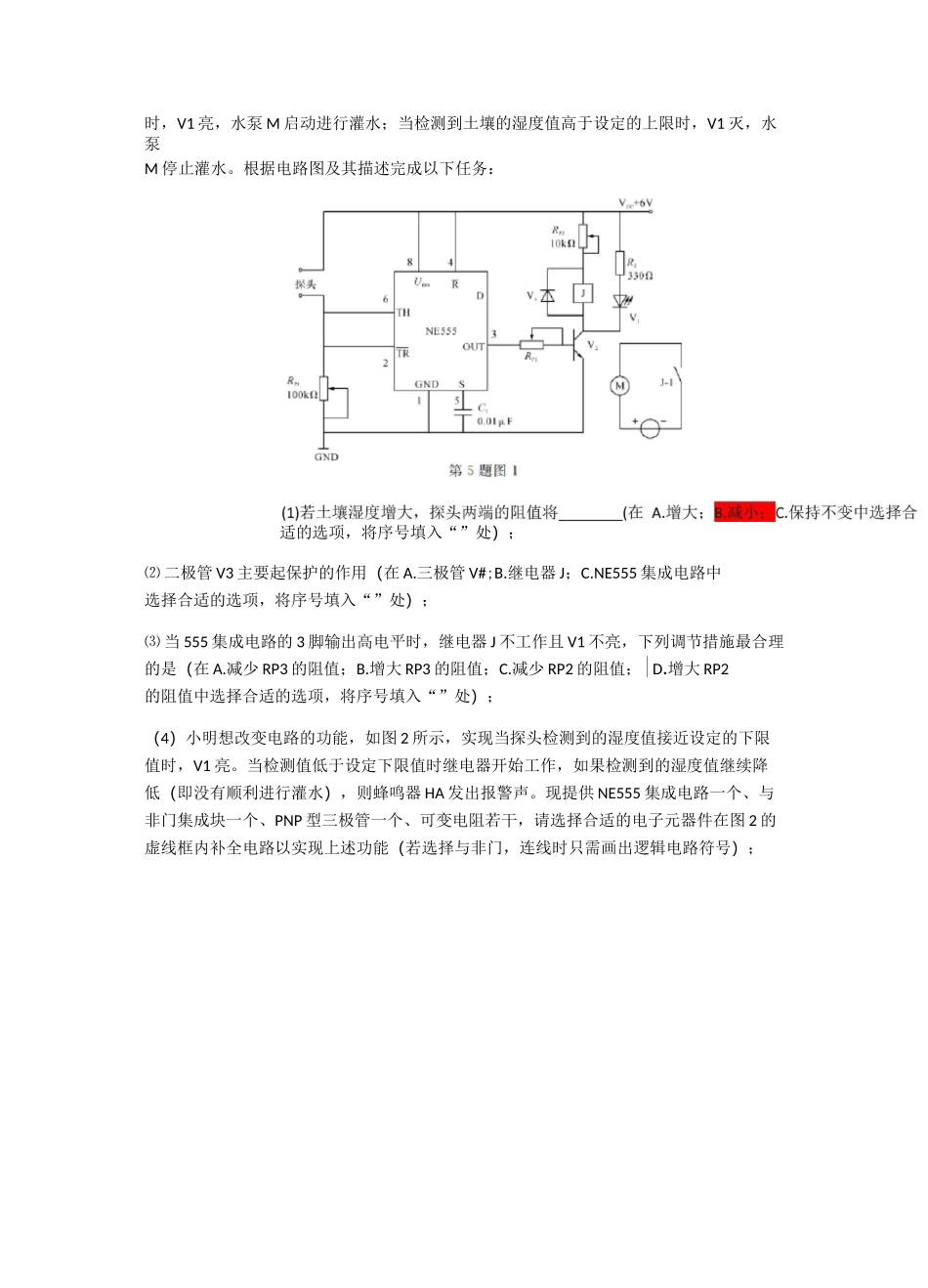

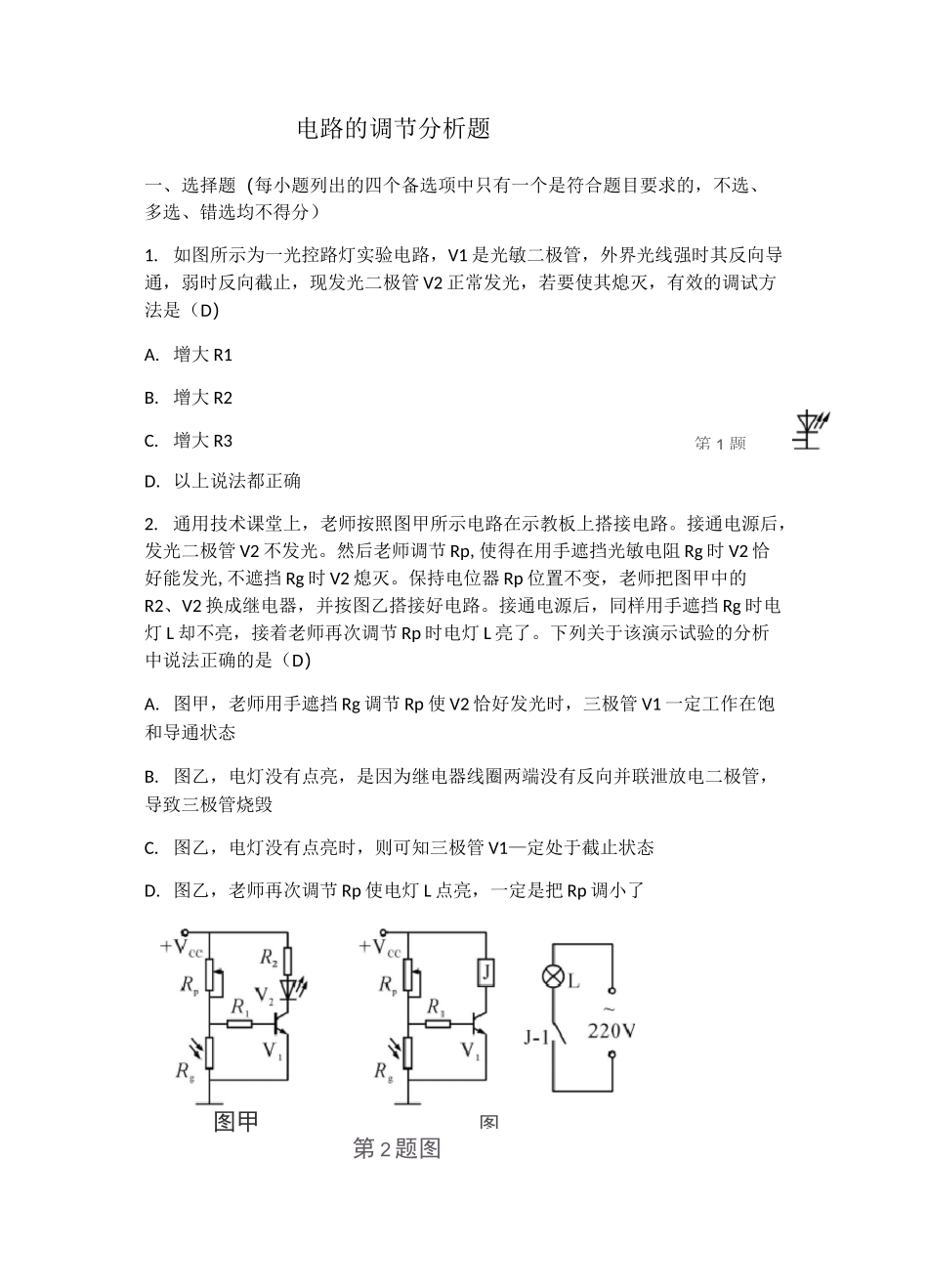

笫1题图电路的调节分析题一、选择题（每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）1.如图所示为一光控路灯实验电路，V1是光敏二极管，外界光线强时其反向导通，弱时反向截止，现发光二极管V2正常发光，若要使其熄灭，有效的调试方法是（D）A.增大R1B.增大R2C.增大R3D.以上说法都正确2.通用技术课堂上，老师按照图甲所示电路在示教板上搭接电路。接通电源后，发光二极管V2不发光。然后老师调节Rp,使得在用手遮挡光敏电阻Rg时V2恰好能发光,不遮挡Rg时V2熄灭。保持电位器Rp位置不变，老师把图甲中的R2、V2换成继电器，并按图乙搭接好电路。接通电源后，同样用手遮挡Rg时电灯L却不亮，接着老师再次调节Rp时电灯L亮了。下列关于该演示试验的分析中说法正确的是（D）A.图甲，老师用手遮挡Rg调节Rp使V2恰好发光时，三极管V1一定工作在饱和导通状态B.图乙，电灯没有点亮，是因为继电器线圈两端没有反向并联泄放电二极管，导致三极管烧毁C.图乙，电灯没有点亮时，则可知三极管V1—定处于截止状态D.图乙，老师再次调节Rp使电灯L点亮，一定是把Rp调小了图甲第2题图3如图甲所示是小通设计的一个温度报警电路，R1是负温度系数的热敏电阻，R2是可调电阻，当温度超过60°C时，电路自动启动报警灯指示报警（与非门集成电路只画了一个示意图，未指定具体芯片）。若希望温度超过70C时才报警，则应该（B）A.增大R2B.减小R2C.增大R4D.减小R44.如图所示是一个恒温箱的温度控制电路，Rt1和Rt2为同一规格型号的热敏电阻。此恒温箱温度控制电路，以下说法中不正确的是（D）A.Rt1和Rt2为正温度系数的热敏电阻B.Rp1调节下限温度和Rp2调节上限温度C.要调高上下限温度，分别调节Rp1和Rp2的滑动触点上移D.当温度下降到上下限温度之间时，V1不亮V2亮2脚输人电压6脚输人电压刍脚输出电压<1/3<2/3Vcc高电平>1/3Vo；<2/3VCu保持原來状态>l/3Vcc>2/3Vcc低电平>2/3VCC禁用5．小明设计如图1所示的土壤湿度控制与报警电路，当检测到土壤的湿度值低于设定下限时，V1亮，水泵M启动进行灌水；当检测到土壤的湿度值高于设定的上限时，V1灭，水泵M停止灌水。根据电路图及其描述完成以下任务：适的选项，将序号填入“”处）；⑵二极管V3主要起保护的作用（在A.三极管V#;B.继电器J；C.NE555集成电路中选择合适的选项，将序号填入“”处）；⑶当555集成电路的3脚输出高电平时，继电器J不工作且V1不亮，下列调节措施最合理的是（在A.减少RP3的阻值；B.增大RP3的阻值；C.减少RP2的阻值；|D.增大RP2的阻值中选择合适的选项，将序号填入“”处）；（4）小明想改变电路的功能，如图2所示，实现当探头检测到的湿度值接近设定的下限值时，V1亮。当检测值低于设定下限值时继电器开始工作，如果检测到的湿度值继续降低（即没有顺利进行灌水），则蜂鸣器HA发出报警声。现提供NE555集成电路一个、与非门集成块一个、PNP型三极管一个、可变电阻若干，请选择合适的电子元器件在图2的虚线框内补全电路以实现上述功能（若选择与非门，连线时只需画出逻辑电路符号）；“”处）。6.如图a所示是一个鸡蛋孵化温度控制器的电路原理图，通过调节Rp1和Rp2，使温度控制在37°C〜39°C之间。Rt1和Rt2是两个热敏电阻，当温度低于37°C时电热丝开始加热，当温度高于39C时电热丝停止加热。集成电路CC4001为四2输入或非门（引脚见图b）,请完成以下任务：⑸修改后的电路从继电器J开始工作到蜂鸣器HA发出报警声的过程中，V2集电极C和发射极E之间的电压（在A.降低；|B.增大；C.保持不变中选择合适的选项，将序号填入VrL.+6V丄第E题国已鸡蛊衿化湖度控制电舒匝理图141312111098V“LIP———^0打1CND1L234567第6题图bCC4001引脚图⑴当温度升高时，热敏电阻Rt1的电阻___A丄，热敏电阻Rt2的电阻___B__（在A.升高；B.降低；C.不变中选择合适的选项，将序号填入“”处）；（2）该温度控制器经检查后没有任何故障，但在使用时发现温度下降到36°C时电热丝还没开始加热，则应将电阻BJ的阻值D_（在A.RpI；B.Rp2；C.调大；D.调小中选择合适的选项，将序号填入“”处）；（3）在测试过程中，小明发现该电路无法显示当前电热丝是否在加热，...
