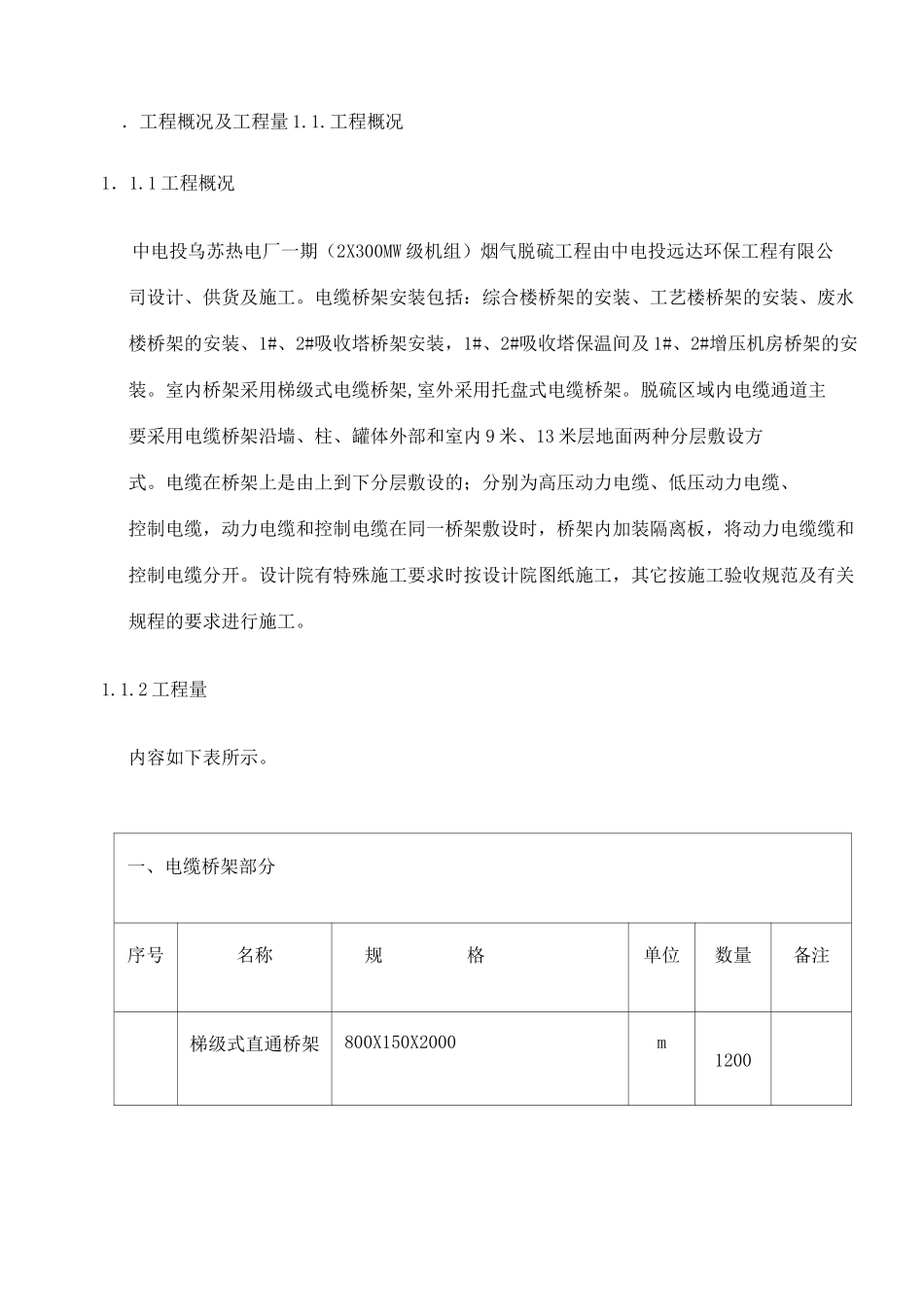

电缆桥架安装电缆敷设接线施工方案_第1页
1/34
电缆桥架安装电缆敷设接线施工方案_第2页
2/34
电缆桥架安装电缆敷设接线施工方案_第3页
3/34
中电投乌苏热电厂一期2X300MW级机组烟气脱硫工程电缆桥架安装、电缆敷设接线施工方案批准:审核:编制:编制单位:中电投远达环保工程有限公司新疆乌苏项目部编制日期:2010年9月6日目录一、工程概况和工程量二、编制依据三、作业前的条件和准备四、作业程序、方法五、质量控制点的设置和质量通病预防六、作业中的安全要求和环境条件.工程概况及工程量1.1.工程概况1.1.1工程概况中电投乌苏热电厂一期(2X300MW级机组)烟气脱硫工程由中电投远达环保工程有限公司设计、供货及施工。电缆桥架安装包括:综合楼桥架的安装、工艺楼桥架的安装、废水楼桥架的安装、1#、2#吸收塔桥架安装,1#、2#吸收塔保温间及1#、2#增压机房桥架的安装。室内桥架采用梯级式电缆桥架,室外采用托盘式电缆桥架。脱硫区域内电缆通道主要采用电缆桥架沿墙、柱、罐体外部和室内9米、13米层地面两种分层敷设方式。电缆在桥架上是由上到下分层敷设的;分别为高压动力电缆、低压动力电缆、控制电缆,动力电缆和控制电缆在同一桥架敷设时,桥架内加装隔离板,将动力电缆缆和控制电缆分开。设计院有特殊施工要求时按设计院图纸施工,其它按施工验收规范及有关规程的要求进行施工。1.1.2工程量内容如下表所示。一、电缆桥架部分序号名称规格单位数量备注梯级式直通桥架800X150X2000m1200梯级式直通桥架600X150X2000m12梯级式直通桥架400X150X2000m242梯级式直通桥架300X150X2000m48托盘式直通桥架800X150X2000m168托盘式直通桥架600X150X2000m284托盘式直通桥架500X150X2000m90托盘式直通桥架400X150X2000m120托盘式直通桥架300X150m30托盘式直通桥架100X100m180竖井800X600X1100套14废水部分的那二、电缆部分序号电缆类型电缆型号规格m数量低压动力电缆ZR-VV-O.6/lkV-3*2.5m400低压动力电缆ZR-VV-O.6/lkV-l*16m25低压动力电缆ZR-VV-0.6/1kV-1*25m65低压动力电缆ZR-VV-0.6/1kV-1*35m35低压动力电缆ZR-VV-0.6/1kV-1*95m25低压动力电缆ZR-YY-0.6/1kV-2*1.5m3000低压动力电缆ZR-YY-0.6/1kV-2*2.5m420低压动力电缆ZR-YY-0.6/1kV-4*10m15低压动力电缆ZR-YY-0.6/1kV-4*2.5m13000低压动力电缆ZRC-YJV-0.6/1kV-2*4m1250低压动力电缆ZRC-YJV-0.6/1kV-2*10m210低压动力电缆ZRC-YJV-O.6/lkV-2*16m460低压动力电缆ZRC-YJV-O.6/1kV-2*50m60低压动力电缆ZRC-YJV-0.6/1kV-2*70m10低压动力电缆ZRC-YJV-0.6/1kV-3*2.5m410低压动力电缆ZRC-YJV-0.6/1kV-3*4m2200低压动力电缆ZRC-YJV-0.6/1kV-3*10m410低压动力电缆ZRC-YJV-0.6/1kV-3*16m1100低压动力电缆ZRC-YJV-0.6/1kV-3*25m190低压动力电缆ZRC-YJV-0.6/1kV-3*50m310低压动力电缆ZRC-YJV-0.6/1kV-3*95m120低压动力电缆ZRC-YJV-0.6/1kV-3*185m410低压动力电缆ZRC-YJV-0.6/1kV-4*4m780低压动力电缆ZRC-YJV-O.6/lkV-4*6m200低压动力电缆ZRC-YJV-O.6/1kV-4*10m870低压动力电缆ZRC-YJV-0.6/1kV-4*16m2900低压动力电缆ZRC-YJV-0.6/1kV-3*16+1*10m620低压动力电缆ZRC-YJV-0.6/1kV-3*25+1*16m1100低压动力电缆ZRC-YJV-0.6/1kV-3*50+1*25m1300低压动力电缆ZRC-YJV-0.6/1kV-3*150+1*70m1200低压动力电缆ZR-VV-0.6/1kV-3*10m40低压动力电缆ZR-VV-0.6/1kV-3*6m40低压动力电缆ZR-VV-0.6/1kV-3*4m95控制电缆ZR-KYYP-10*1.5m3900控制电缆ZR-KYYP-12*1.5m2200l\2l\2i\gl\2l\2l\2l\2l\2l\2l\2l\2ZR-DJYPYP-1*2*1.0ZR-KYYP-8*1.5ZR-KYYP-4*1.5ZR-KYYP-2*1.5ZRC-KVVP-16*1.5ZRC-KVVP-14*1.5ZRC-KVVP-10*1.5ZRC-KVVP-8*1.5ZRC-KVVP-5*2.5ZRC-KVVP-5*1.5ZRC-KVVP-3*1.5ZR-KYYP-14*1.5ssssssssssss765O9£427OO3O3O4009O1—L2i—LO4003i—L002o4O2005O计算机电缆ZR-DJYPYP-1*3*1.0m2100计算机电缆ZR-DJYPYP-3*2*1.0m1450计算机电缆ZR-DJYPYP-3*3*1.0m1800计算机电缆ZR-DJYPYP-4*2*1.0m1800计算机电缆ZR-DJYPYP-4*3*1.0m2600计算机电缆ZRC-DJYVP-2*2*1.0m2681计算机电缆ZRC-DJYVP-3*3*1.0m210计算机电缆ZRC-DJYVP-4*2*1.0m30计算机电缆ZRC-DJYVP-5*2*1.0m30.编制依据2.1《建筑电气工程施工质量验收规范》GB50303-20022.2《电气装置安装工程接地装置施工及验收规范》GB50169-20062.3《电气装置安装工程母线装...
