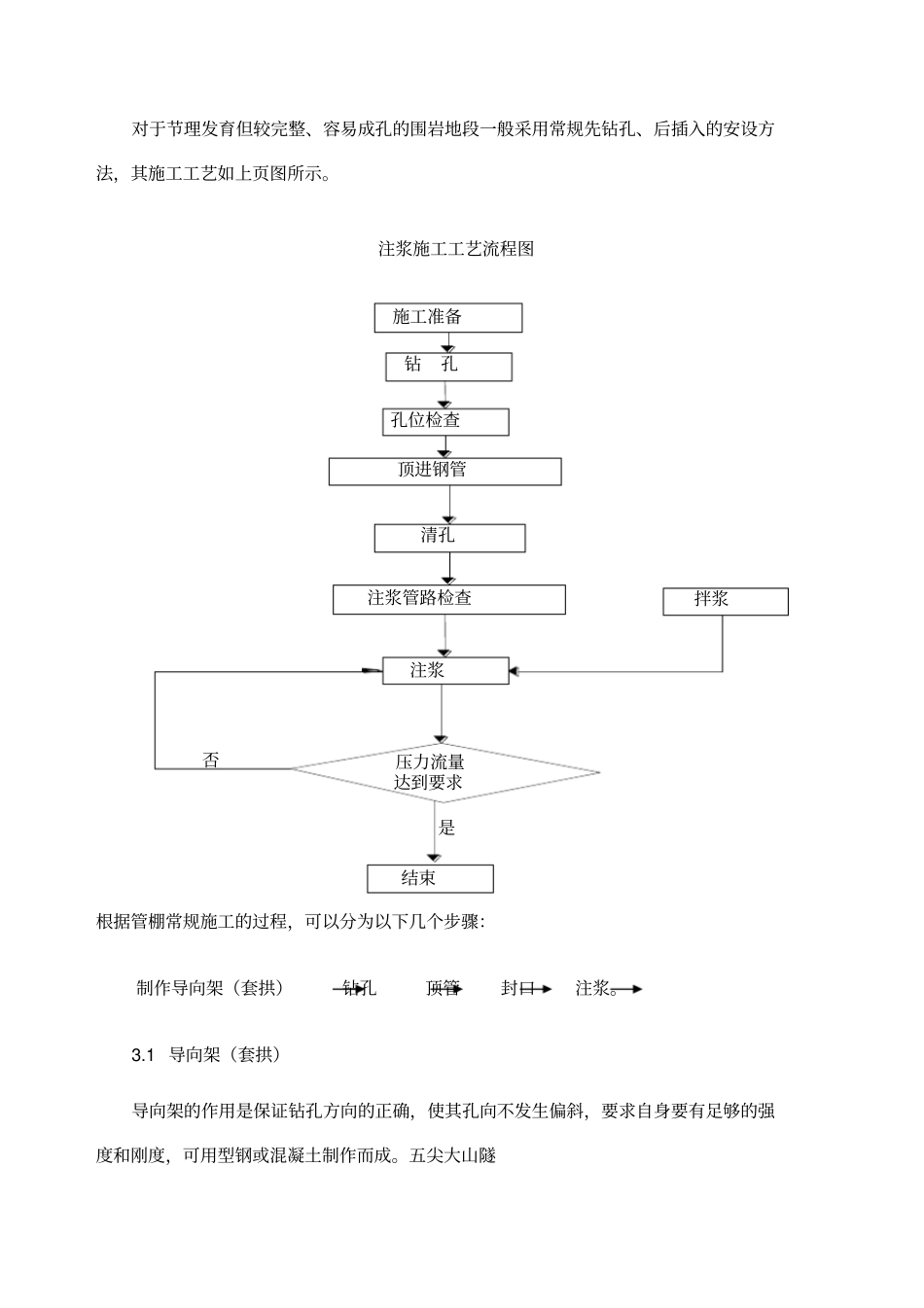

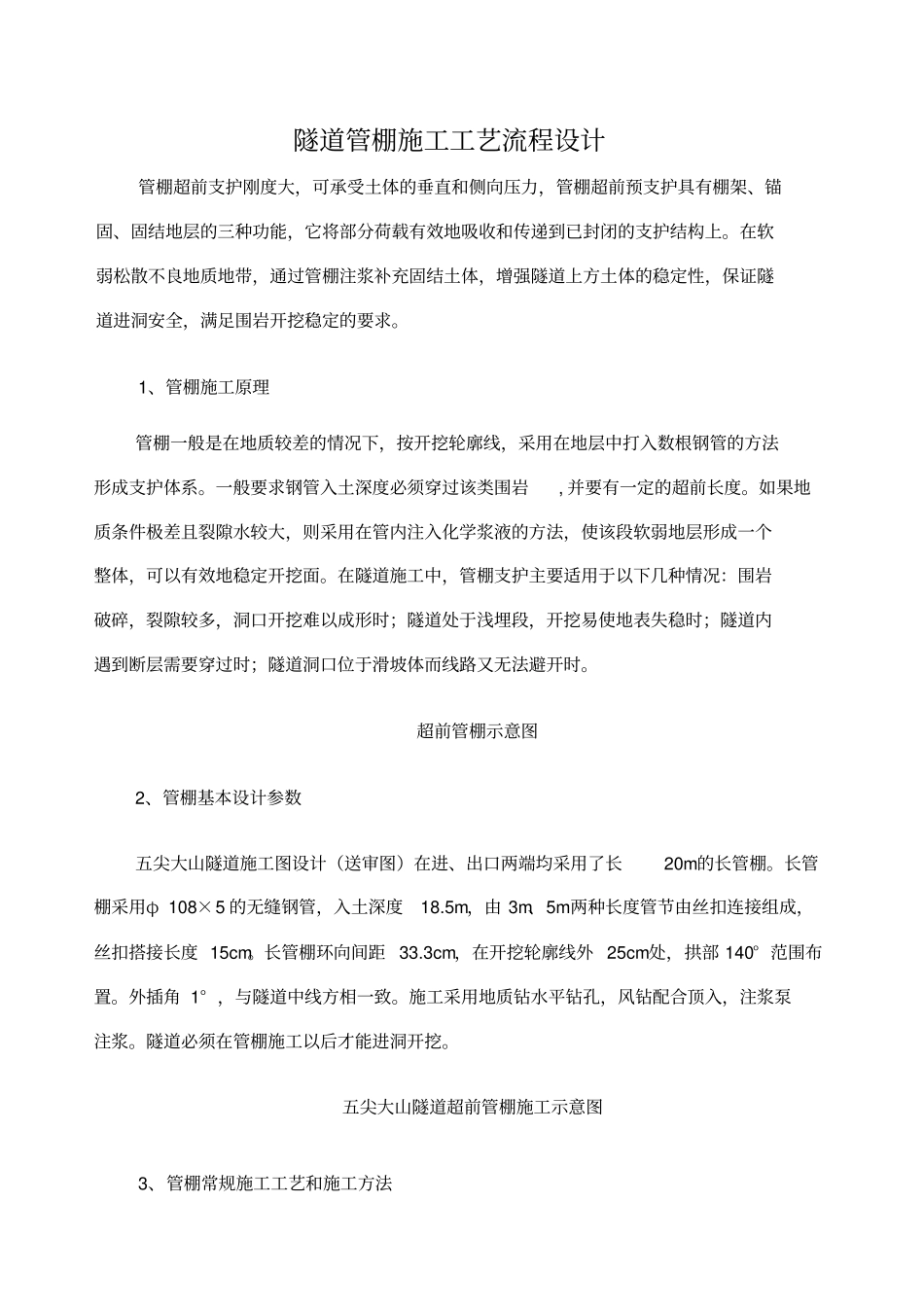

隧道管棚施工工艺流程设计管棚超前支护刚度大，可承受土体的垂直和侧向压力，管棚超前预支护具有棚架、锚固、固结地层的三种功能，它将部分荷载有效地吸收和传递到已封闭的支护结构上。在软弱松散不良地质地带，通过管棚注浆补充固结土体，增强隧道上方土体的稳定性，保证隧道进洞安全，满足围岩开挖稳定的要求。1、管棚施工原理管棚一般是在地质较差的情况下，按开挖轮廓线，采用在地层中打入数根钢管的方法形成支护体系。一般要求钢管入土深度必须穿过该类围岩,并要有一定的超前长度。如果地质条件极差且裂隙水较大，则采用在管内注入化学浆液的方法，使该段软弱地层形成一个整体，可以有效地稳定开挖面。在隧道施工中，管棚支护主要适用于以下几种情况：围岩破碎，裂隙较多，洞口开挖难以成形时；隧道处于浅埋段，开挖易使地表失稳时；隧道内遇到断层需要穿过时；隧道洞口位于滑坡体而线路又无法避开时。超前管棚示意图2、管棚基本设计参数五尖大山隧道施工图设计（送审图）在进、出口两端均采用了长20m的长管棚。长管棚采用φ108×5的无缝钢管，入土深度18.5m，由3m、5m两种长度管节由丝扣连接组成，丝扣搭接长度15cm。长管棚环向间距33.3cm，在开挖轮廓线外25cm处，拱部140°范围布置。外插角1°，与隧道中线方相一致。施工采用地质钻水平钻孔，风钻配合顶入，注浆泵注浆。隧道必须在管棚施工以后才能进洞开挖。五尖大山隧道超前管棚施工示意图3、管棚常规施工工艺和施工方法对于节理发育但较完整、容易成孔的围岩地段一般采用常规先钻孔、后插入的安设方法，其施工工艺如上页图所示。注浆施工工艺流程图是否结束拌浆孔位检查达到要求压力流量注浆注浆管路检查清孔钻孔施工准备顶进钢管根据管棚常规施工的过程，可以分为以下几个步骤：制作导向架（套拱）钻孔顶管封口注浆。3.1导向架（套拱）导向架的作用是保证钻孔方向的正确，使其孔向不发生偏斜，要求自身要有足够的强度和刚度，可用型钢或混凝土制作而成。五尖大山隧道设计采用钢筋混凝土套拱作为导向架，纵向长度1.5m，套拱置于明洞之上。施工时首先在洞外明暗洞的交界处架立两榀20b工字钢，间距60cm，用钢筋焊接成一个整体。在钢支撑上安装Φ150mm，长2～3m的导向钢管，与管棚位置方向一致，然后浇注150cm厚的C30钢筋混凝土包裹钢支撑和导向管。套拱完成后，喷射C25砼15cm厚封闭周围仰坡面，作为注浆时的止浆墙。套拱施工工艺流程详见下图。套拱施工工艺流程图3.2钻孔钻孔时间应在套拱混凝土强度达到75%之后，方可进行。钻孔型号根据钻孔深度来选择。因钻孔深度为20m，一般钻机很难达到，宜采用超前水平地质钻机。钻机就位时，搭设平台所用的各种杆件应连接牢固，保证钻机稳定。钻机顺序由高孔位向低孔位进行，并间隔错开。若由高到低连续钻孔，则因孔距过小，会造成前一个成型孔在未顶管时已出现塌孔现象。在钻到一定深度时，要用测斜仪检查孔的倾角是否正确，以便及时进行纠正，深度达到要求后，应边退钻边清孔。在钻孔过程中，如果出现卡钻、塌孔现象，可能是隧道地质发生了变化，此时应及时退钻，然后采用往孔内压注浆液的方法，待浆液凝固后，再行开钻；如果出现掉钻头、钻杆断裂的现象，可用打捞器取出。钻孔也可为超前地质预报提供一定的依据，因此每一个孔在开钻时，都必须有详细记录，包括开钻时间、结束时间及遇到的问题等。测量放开挖套拱环形套拱基础按设计安装固定套拱将孔口管定位固定在立套拱砼施工支撑安装套拱浇注套拱养生、拆加工套拱施工钢架孔口管加套拱内钢架加砼生产、运3.3顶管管棚钢管一般采用的是无缝钢管,每一节钢管应做成尖锥状,起导向和减小摩擦阻力的作用。在钻孔成型后，顶管工作进行得越早越好,否则因拖延时间太长，则导致孔壁变形或孔内塌方，给顶管造成困难。顶管由钻机顶进，钢管节段间用丝扣连接，顶进时，节长3m和5m管节交替使用以错开接头位置，这样可以保证后期开挖时管棚有足够整体强度。管棚顶到位后，钢管与导向管间隙用速凝水泥或其它堵塞严密，以防注浆冒出。3.4注浆及封口注浆前应进行现场注浆试验，根据实际情况调整注浆参数，取得管棚最佳注浆参数。浆液采用注浆机灌注...
