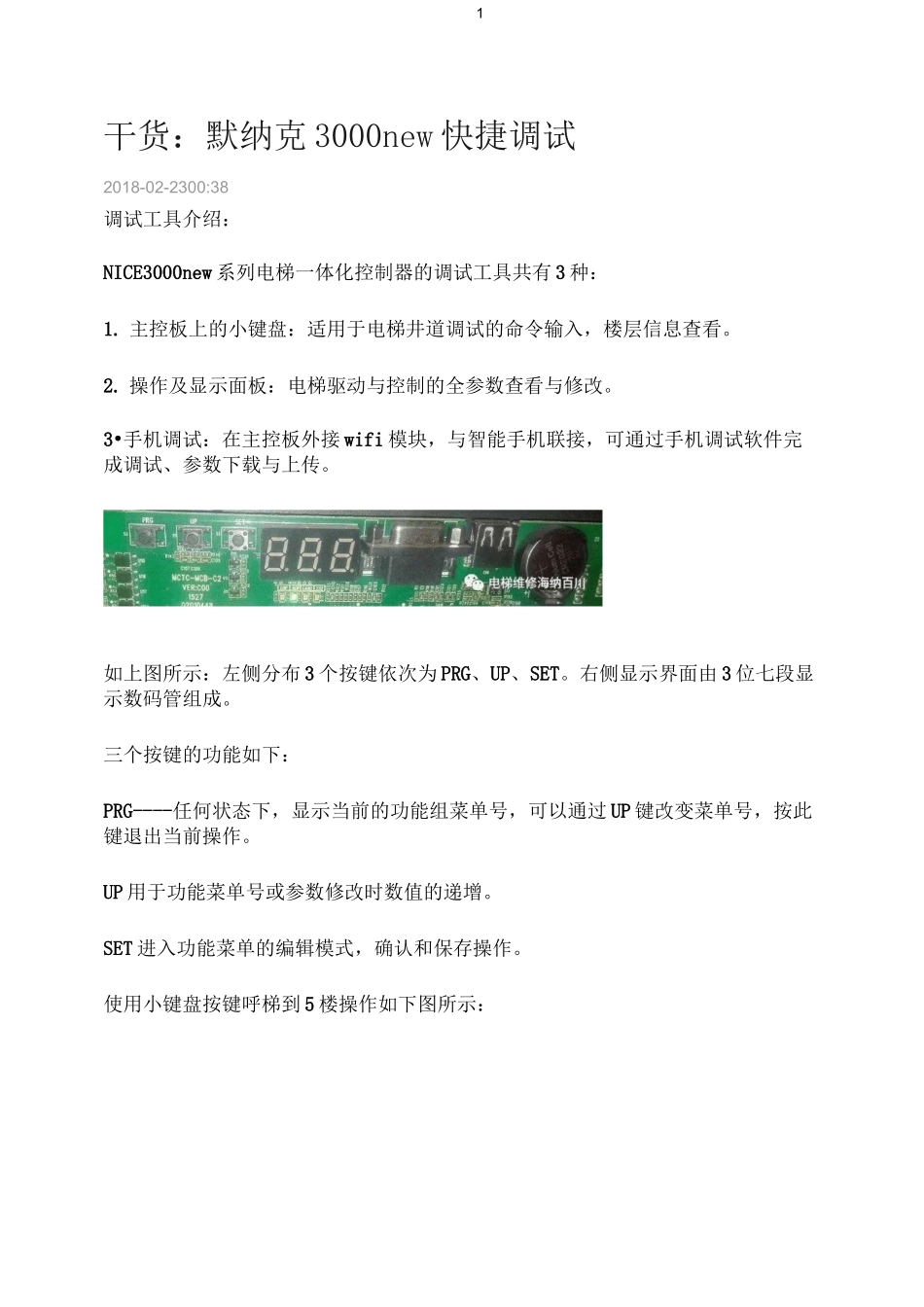

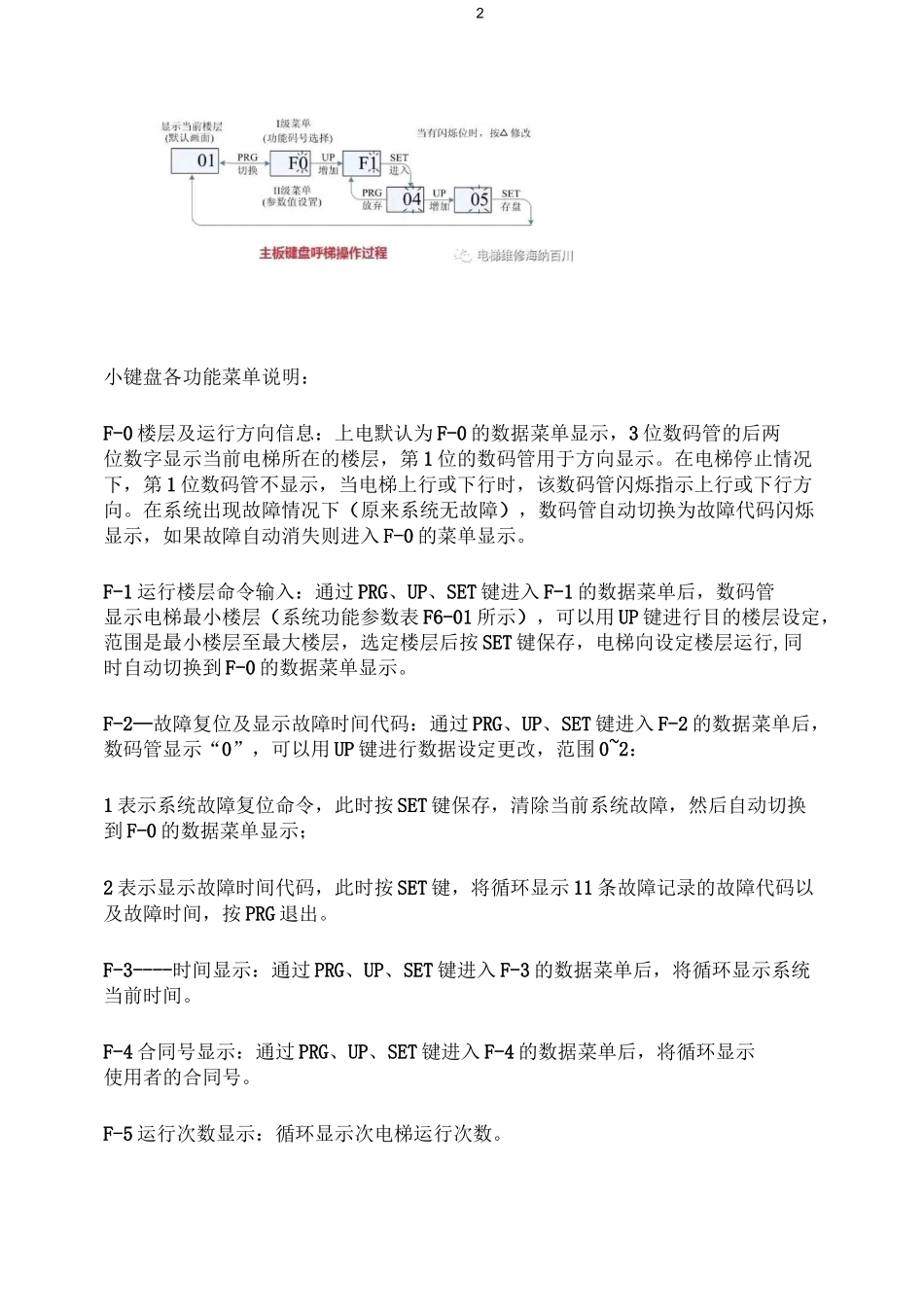

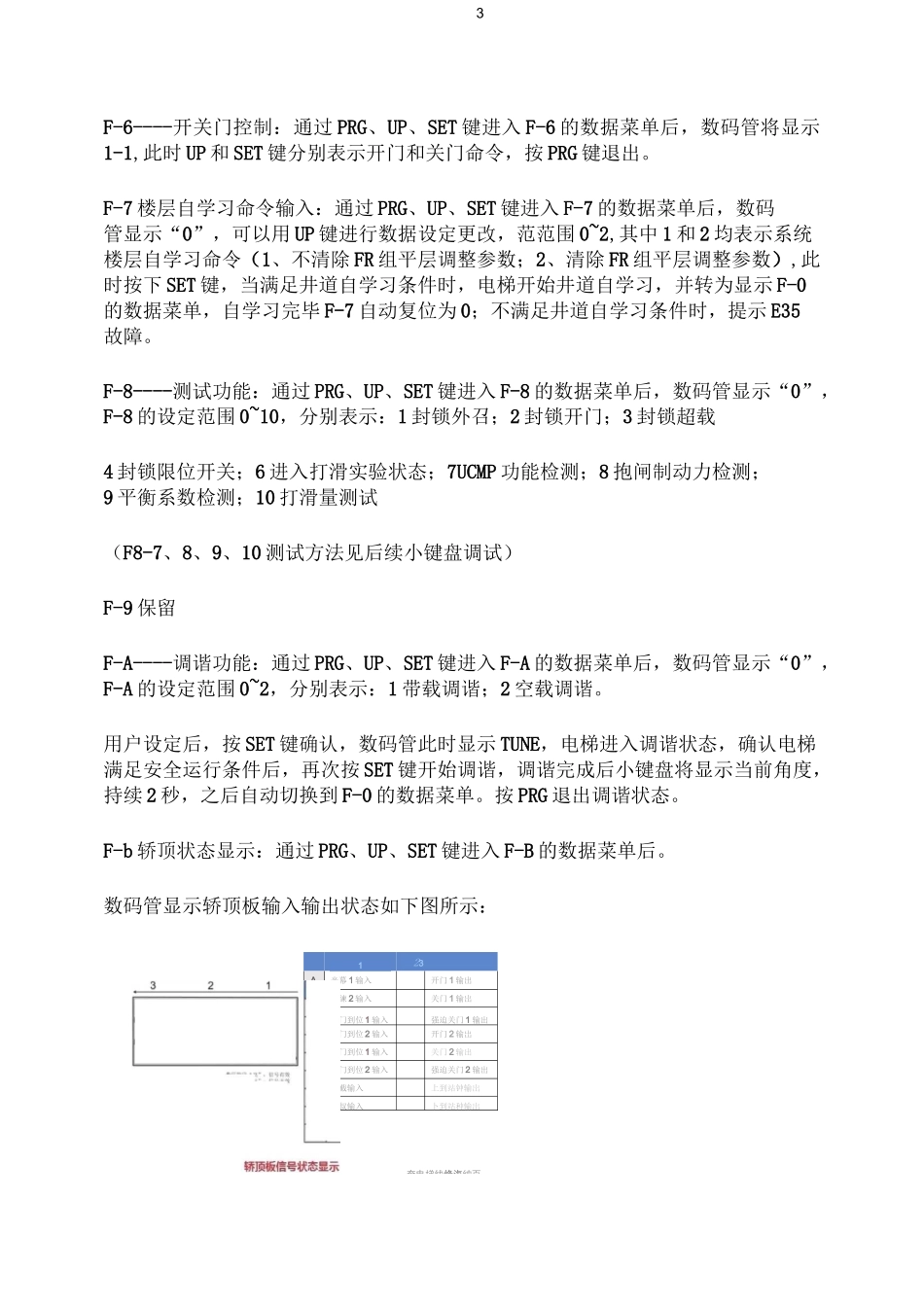

1干货：默纳克3000new快捷调试2018-02-2300:38调试工具介绍：NICE3000new系列电梯一体化控制器的调试工具共有3种：1.主控板上的小键盘：适用于电梯井道调试的命令输入，楼层信息查看。2.操作及显示面板：电梯驱动与控制的全参数查看与修改。3•手机调试：在主控板外接wifi模块，与智能手机联接，可通过手机调试软件完成调试、参数下载与上传。如上图所示：左侧分布3个按键依次为PRG、UP、SET。右侧显示界面由3位七段显示数码管组成。三个按键的功能如下：PRG----任何状态下，显示当前的功能组菜单号，可以通过UP键改变菜单号，按此键退出当前操作。UP用于功能菜单号或参数修改时数值的递增。SET进入功能菜单的编辑模式，确认和保存操作。使用小键盘按键呼梯到5楼操作如下图所示：2小键盘各功能菜单说明：F-0楼层及运行方向信息：上电默认为F-0的数据菜单显示，3位数码管的后两位数字显示当前电梯所在的楼层，第1位的数码管用于方向显示。在电梯停止情况下，第1位数码管不显示，当电梯上行或下行时，该数码管闪烁指示上行或下行方向。在系统出现故障情况下（原来系统无故障），数码管自动切换为故障代码闪烁显示，如果故障自动消失则进入F-0的菜单显示。F-1运行楼层命令输入：通过PRG、UP、SET键进入F-1的数据菜单后，数码管显示电梯最小楼层（系统功能参数表F6-01所示），可以用UP键进行目的楼层设定，范围是最小楼层至最大楼层，选定楼层后按SET键保存，电梯向设定楼层运行,同时自动切换到F-0的数据菜单显示。F-2—故障复位及显示故障时间代码：通过PRG、UP、SET键进入F-2的数据菜单后，数码管显示“0”，可以用UP键进行数据设定更改，范围0~2：1表示系统故障复位命令，此时按SET键保存，清除当前系统故障，然后自动切换到F-0的数据菜单显示；2表示显示故障时间代码，此时按SET键，将循环显示11条故障记录的故障代码以及故障时间，按PRG退出。F-3----时间显示：通过PRG、UP、SET键进入F-3的数据菜单后，将循环显示系统当前时间。F-4合同号显示：通过PRG、UP、SET键进入F-4的数据菜单后，将循环显示使用者的合同号。F-5运行次数显示：循环显示次电梯运行次数。3AAAFBFBFBEGCEw|E0CDDPDDPDDP123A光幕1输入开门1输出B尤練2输入关门1输岀C开门到位1输入强迫关门1输出D开门到位2输入开门2输岀E关门到位1输入关门2输出F关门到位2输入强迫关门2输出G满截输入上到站钟输岀DP趙叔输入卜到站种输岀F-6----开关门控制：通过PRG、UP、SET键进入F-6的数据菜单后，数码管将显示1-1,此时UP和SET键分别表示开门和关门命令，按PRG键退出。F-7楼层自学习命令输入：通过PRG、UP、SET键进入F-7的数据菜单后，数码管显示“0”，可以用UP键进行数据设定更改，范范围0~2,其中1和2均表示系统楼层自学习命令（1、不清除FR组平层调整参数；2、清除FR组平层调整参数）,此时按下SET键，当满足井道自学习条件时，电梯开始井道自学习，并转为显示F-0的数据菜单，自学习完毕F-7自动复位为0；不满足井道自学习条件时，提示E35故障。F-8----测试功能：通过PRG、UP、SET键进入F-8的数据菜单后，数码管显示“0”，F-8的设定范围0~10，分别表示：1封锁外召；2封锁开门；3封锁超载4封锁限位开关；6进入打滑实验状态；7UCMP功能检测；8抱闸制动力检测；9平衡系数检测；10打滑量测试（F8-7、8、9、10测试方法见后续小键盘调试）F-9保留F-A----调谐功能：通过PRG、UP、SET键进入F-A的数据菜单后，数码管显示“0”，F-A的设定范围0~2，分别表示：1带载调谐；2空载调谐。用户设定后，按SET键确认，数码管此时显示TUNE，电梯进入调谐状态，确认电梯满足安全运行条件后，再次按SET键开始调谐，调谐完成后小键盘将显示当前角度，持续2秒，之后自动切换到F-0的数据菜单。按PRG退出调谐状态。F-b轿顶状态显示：通过PRG、UP、SET键进入F-B的数据菜单后。数码管显示轿顶板输入输出状态如下图所示：、奄电梯线修海纳百4运行指示灯——保留电梯上下行指示编程键快捷菜单键运行键故障隐藏键，按此键可查看故障信息电机调谐指示功能指示力0/减键确认键移位F-C更改电梯的方向，请勿随意更改F-C参数值，功能等同于F2-10。0：方向不变；1：...
