管网改迁与保护专项施工方案VIP免费

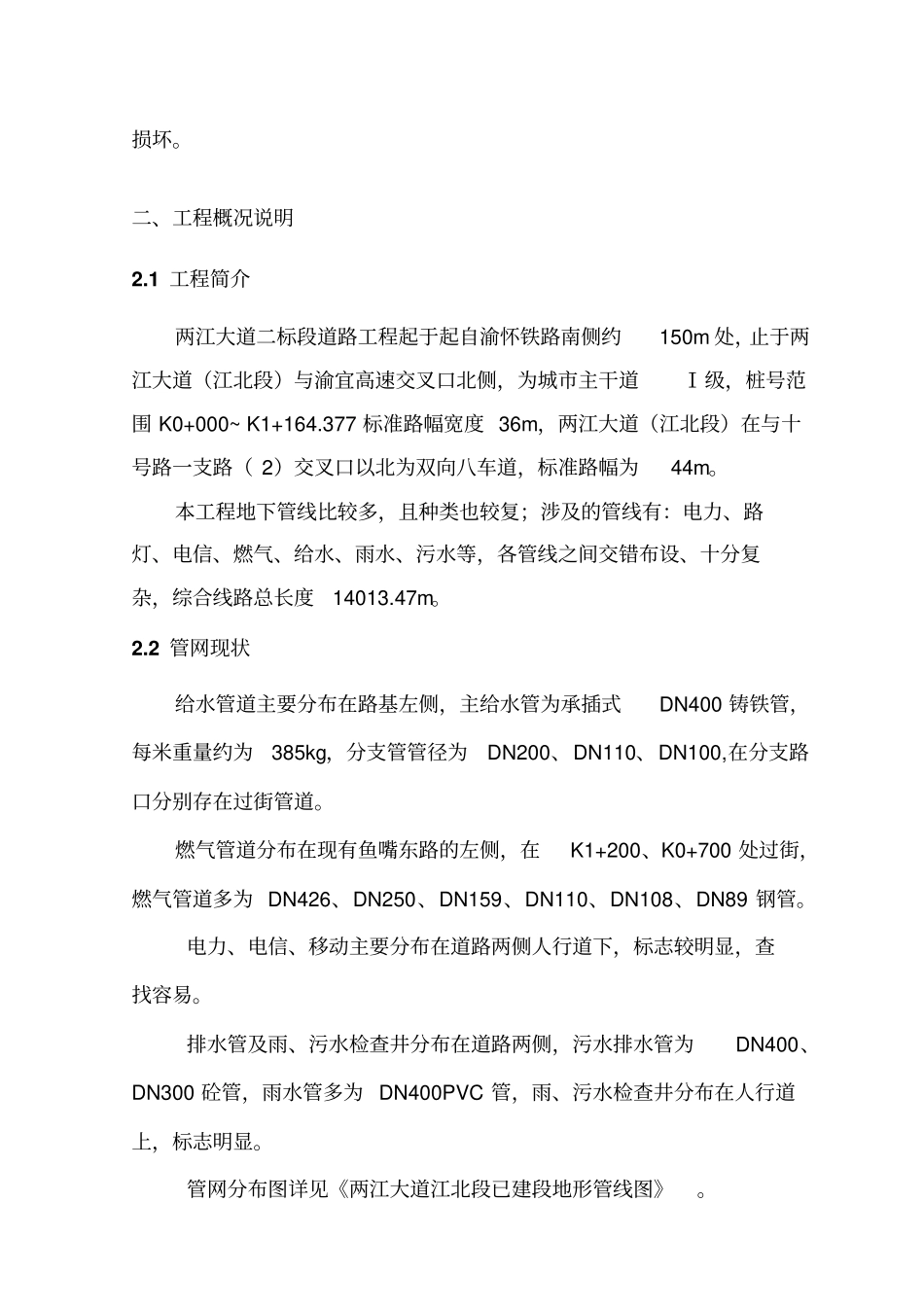

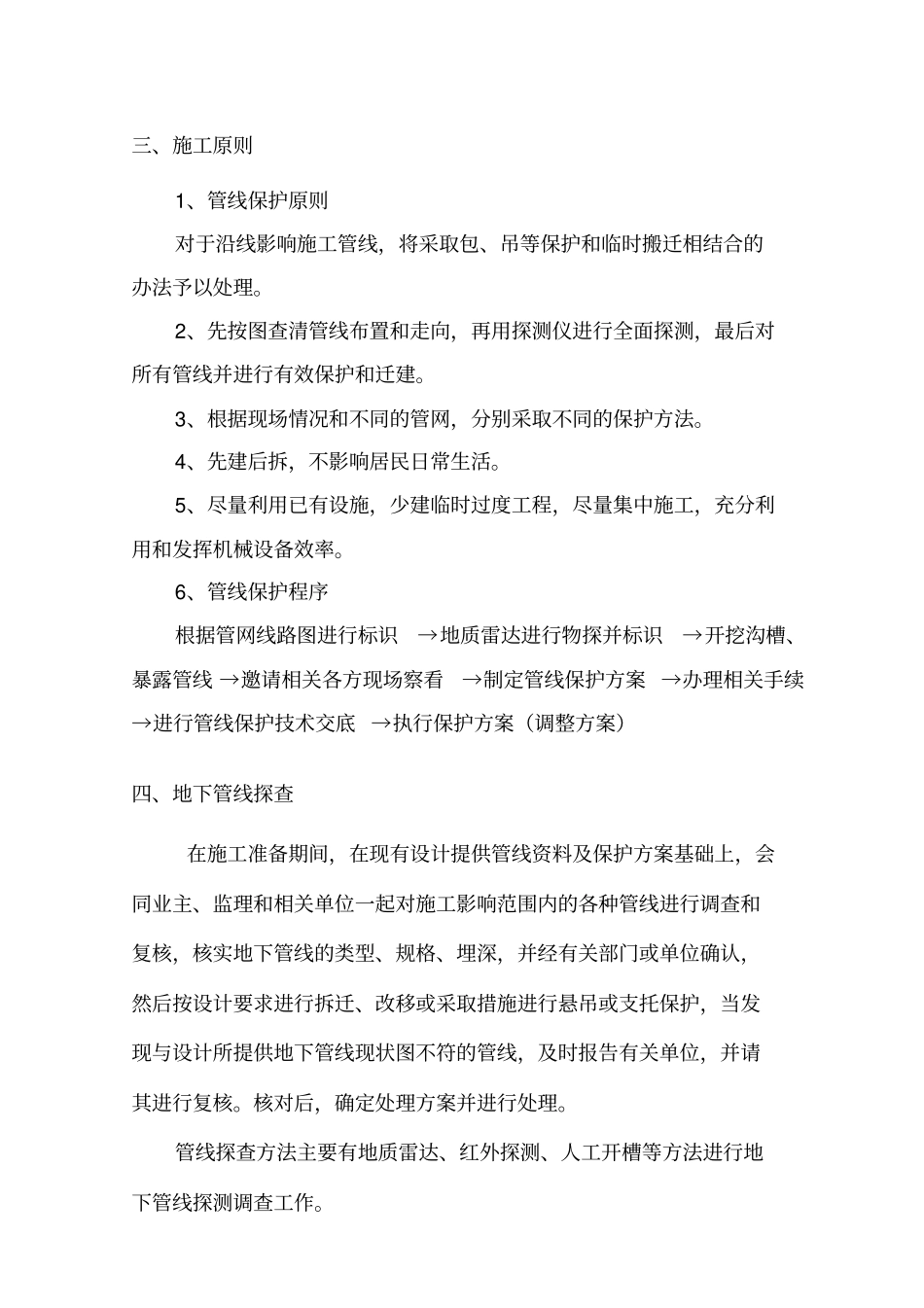

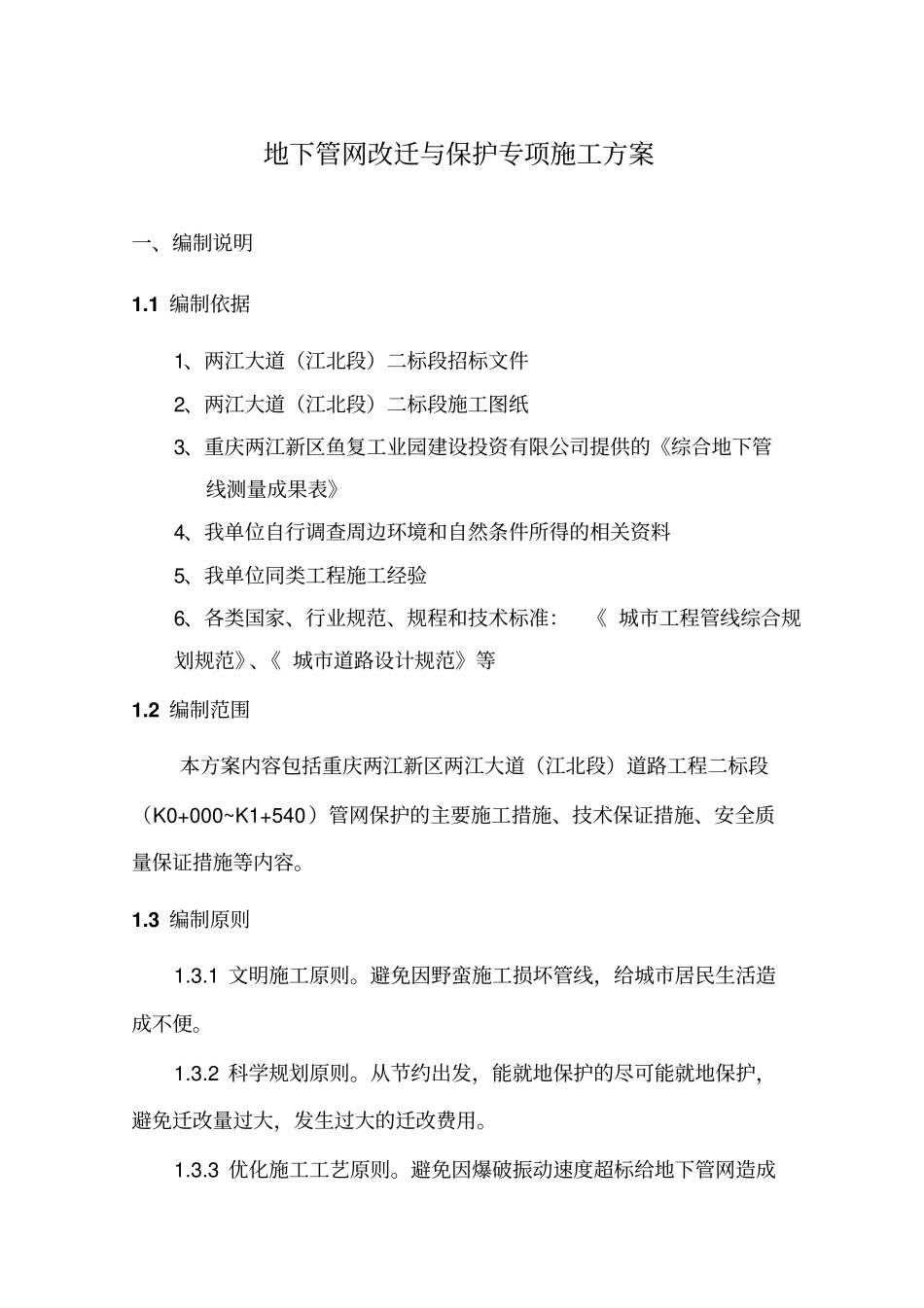

地下管网改迁与保护专项施工方案一、编制说明1.1编制依据1、两江大道（江北段）二标段招标文件2、两江大道（江北段）二标段施工图纸3、重庆两江新区鱼复工业园建设投资有限公司提供的《综合地下管线测量成果表》4、我单位自行调查周边环境和自然条件所得的相关资料5、我单位同类工程施工经验6、各类国家、行业规范、规程和技术标准：《城市工程管线综合规划规范》、《城市道路设计规范》等1.2编制范围本方案内容包括重庆两江新区两江大道（江北段）道路工程二标段（K0+000~K1+540）管网保护的主要施工措施、技术保证措施、安全质量保证措施等内容。1.3编制原则1.3.1文明施工原则。避免因野蛮施工损坏管线，给城市居民生活造成不便。1.3.2科学规划原则。从节约出发，能就地保护的尽可能就地保护，避免迁改量过大，发生过大的迁改费用。1.3.3优化施工工艺原则。避免因爆破振动速度超标给地下管网造成损坏。二、工程概况说明2.1工程简介两江大道二标段道路工程起于起自渝怀铁路南侧约150m处，止于两江大道（江北段）与渝宜高速交叉口北侧，为城市主干道Ⅰ级，桩号范围K0+000~K1+164.377标准路幅宽度36m，两江大道（江北段）在与十号路一支路（2）交叉口以北为双向八车道，标准路幅为44m。本工程地下管线比较多，且种类也较复；涉及的管线有：电力、路灯、电信、燃气、给水、雨水、污水等，各管线之间交错布设、十分复杂，综合线路总长度14013.47m。2.2管网现状给水管道主要分布在路基左侧，主给水管为承插式DN400铸铁管，每米重量约为385kg，分支管管径为DN200、DN110、DN100,在分支路口分别存在过街管道。燃气管道分布在现有鱼嘴东路的左侧，在K1+200、K0+700处过街，燃气管道多为DN426、DN250、DN159、DN110、DN108、DN89钢管。电力、电信、移动主要分布在道路两侧人行道下，标志较明显，查找容易。排水管及雨、污水检查井分布在道路两侧，污水排水管为DN400、DN300砼管，雨水管多为DN400PVC管，雨、污水检查井分布在人行道上，标志明显。管网分布图详见《两江大道江北段已建段地形管线图》。三、施工原则1、管线保护原则对于沿线影响施工管线，将采取包、吊等保护和临时搬迁相结合的办法予以处理。2、先按图查清管线布置和走向，再用探测仪进行全面探测，最后对所有管线并进行有效保护和迁建。3、根据现场情况和不同的管网，分别采取不同的保护方法。4、先建后拆，不影响居民日常生活。5、尽量利用已有设施，少建临时过度工程，尽量集中施工，充分利用和发挥机械设备效率。6、管线保护程序根据管网线路图进行标识→地质雷达进行物探并标识→开挖沟槽、暴露管线→邀请相关各方现场察看→制定管线保护方案→办理相关手续→进行管线保护技术交底→执行保护方案（调整方案）四、地下管线探查在施工准备期间，在现有设计提供管线资料及保护方案基础上，会同业主、监理和相关单位一起对施工影响范围内的各种管线进行调查和复核，核实地下管线的类型、规格、埋深，并经有关部门或单位确认，然后按设计要求进行拆迁、改移或采取措施进行悬吊或支托保护，当发现与设计所提供地下管线现状图不符的管线，及时报告有关单位，并请其进行复核。核对后，确定处理方案并进行处理。管线探查方法主要有地质雷达、红外探测、人工开槽等方法进行地下管线探测调查工作。4.1地质雷达探测4.1.1探查方法简介根据本工程的实际情况以及我公司类似的施工经验，管线探查工作使用地质雷达探测方法。地质雷达方法是向地下介质发射一定强度的高频电磁脉冲（几十兆赫兹至上千兆赫兹），电磁脉冲遇到不同电性介质的分界面时即产生反射或散射，地质雷达接收并记录这些信号，再通过进一步的信号处理和解释即可了解地下介质的情况。从物探角度来讲，地质雷达信号的处理和解释在方法上与众所周知的反射地震法大体相同，只是它所涉及的波型和物性不同。地质雷达采用的是时间域脉冲信号，将宽频带的脉冲发射到地下介质中，通过接收反射信号达到探测地下目标的目的，雷达系统向被探测物发射电磁脉冲，电磁脉冲穿过介质表面，碰到目标物或不同介质之间的界面而被反射回来，根据电磁波的双程走时的长短差别，确定探测目标的形...
