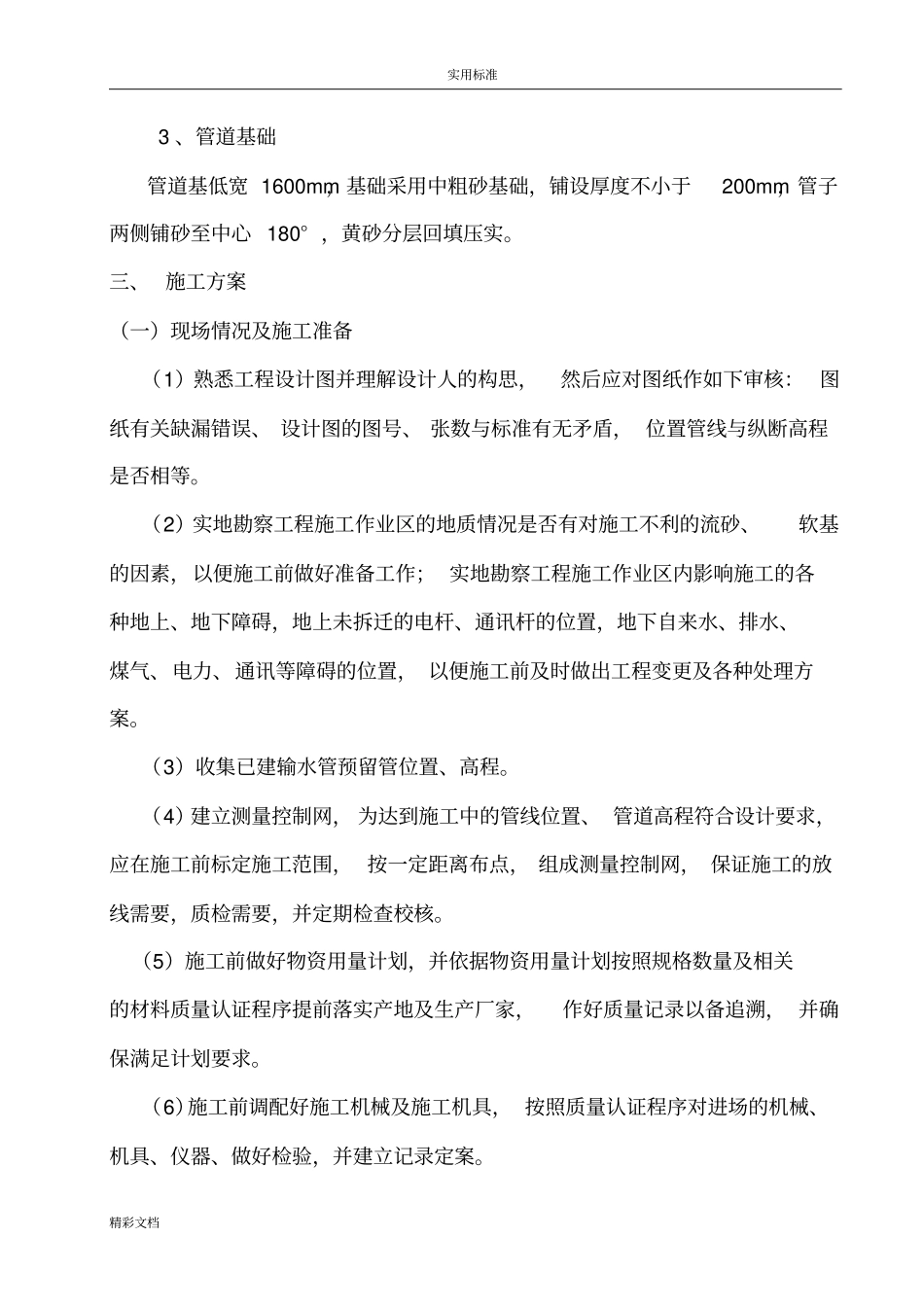

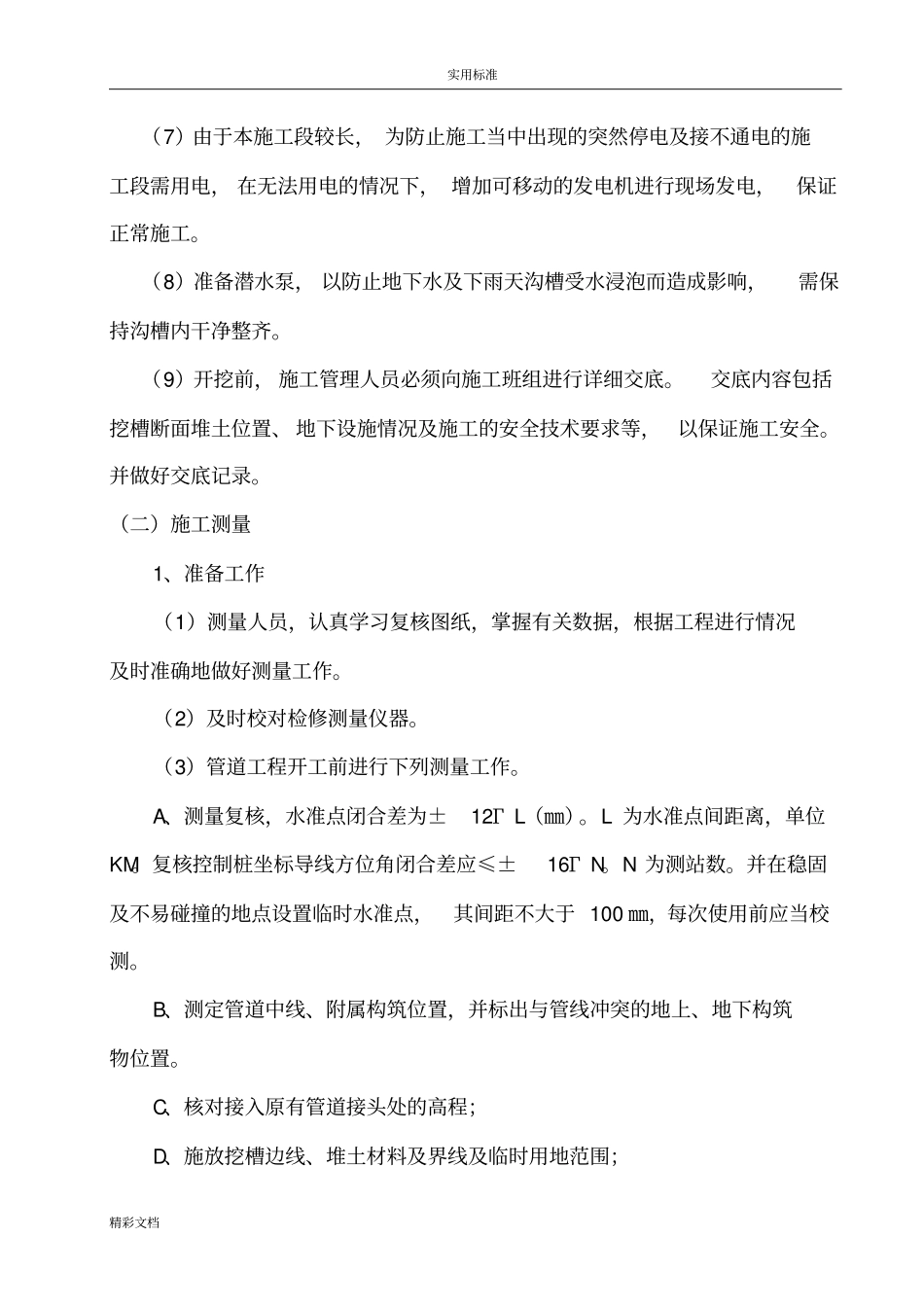

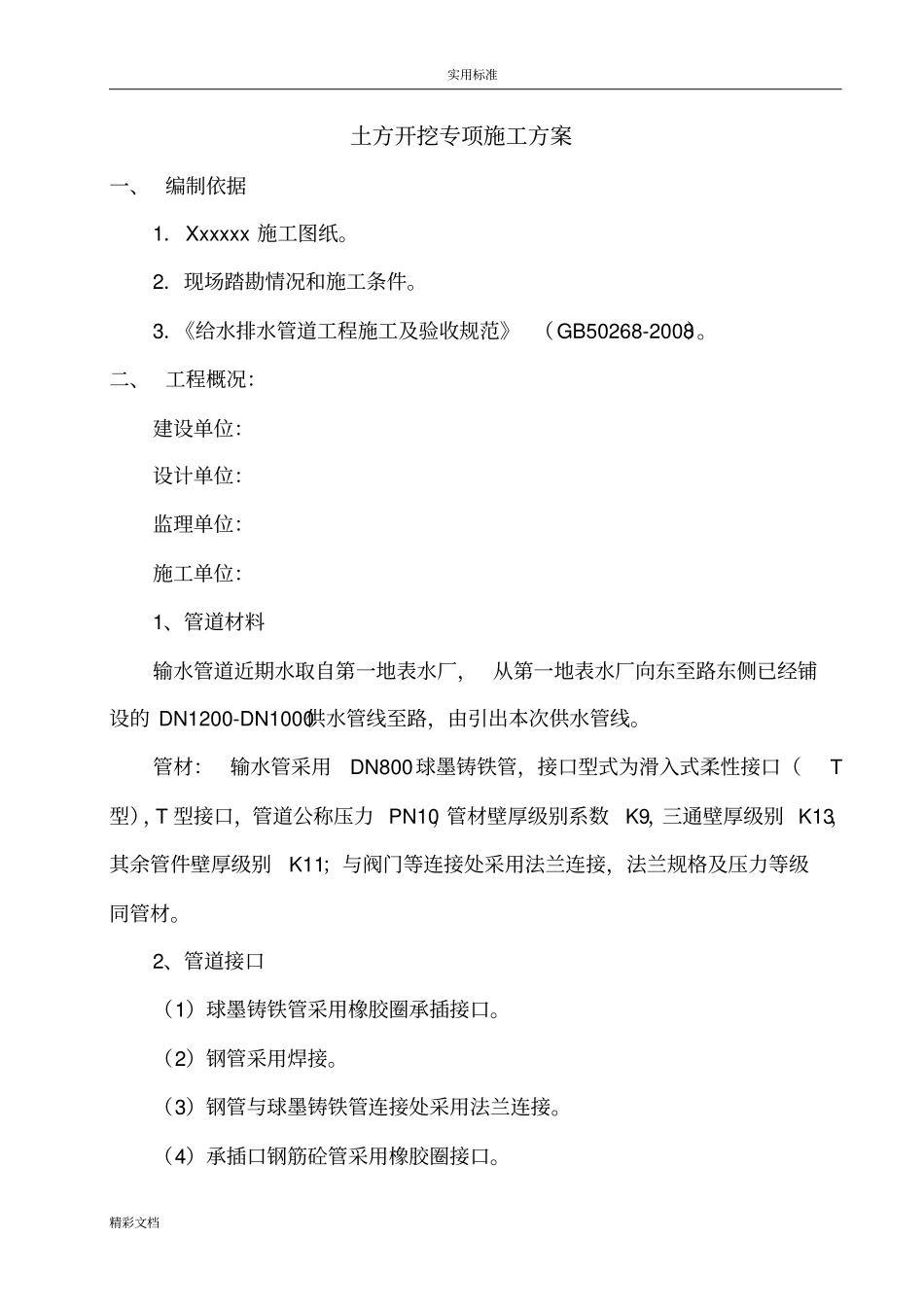

实用标准精彩文档土方开挖专项施工方案一、编制依据1．Xxxxxx施工图纸。2．现场踏勘情况和施工条件。3．《给水排水管道工程施工及验收规范》（GB50268-2008）。二、工程概况：建设单位：设计单位：监理单位：施工单位：1、管道材料输水管道近期水取自第一地表水厂，从第一地表水厂向东至路东侧已经铺设的DN1200-DN1000供水管线至路，由引出本次供水管线。管材：输水管采用DN800球墨铸铁管，接口型式为滑入式柔性接口（T型），T型接口，管道公称压力PN10，管材壁厚级别系数K9，三通壁厚级别K13，其余管件壁厚级别K11；与阀门等连接处采用法兰连接，法兰规格及压力等级同管材。2、管道接口（1）球墨铸铁管采用橡胶圈承插接口。（2）钢管采用焊接。（3）钢管与球墨铸铁管连接处采用法兰连接。（4）承插口钢筋砼管采用橡胶圈接口。实用标准精彩文档3、管道基础管道基低宽1600mm，基础采用中粗砂基础，铺设厚度不小于200mm，管子两侧铺砂至中心180°，黄砂分层回填压实。三、施工方案（一）现场情况及施工准备（1）熟悉工程设计图并理解设计人的构思，然后应对图纸作如下审核：图纸有关缺漏错误、设计图的图号、张数与标准有无矛盾，位置管线与纵断高程是否相等。（2）实地勘察工程施工作业区的地质情况是否有对施工不利的流砂、软基的因素，以便施工前做好准备工作；实地勘察工程施工作业区内影响施工的各种地上、地下障碍，地上未拆迁的电杆、通讯杆的位置，地下自来水、排水、煤气、电力、通讯等障碍的位置，以便施工前及时做出工程变更及各种处理方案。（3）收集已建输水管预留管位置、高程。（4）建立测量控制网，为达到施工中的管线位置、管道高程符合设计要求，应在施工前标定施工范围，按一定距离布点，组成测量控制网，保证施工的放线需要，质检需要，并定期检查校核。（5）施工前做好物资用量计划，并依据物资用量计划按照规格数量及相关的材料质量认证程序提前落实产地及生产厂家，作好质量记录以备追溯，并确保满足计划要求。（6）施工前调配好施工机械及施工机具，按照质量认证程序对进场的机械、机具、仪器、做好检验，并建立记录定案。实用标准精彩文档（7）由于本施工段较长，为防止施工当中出现的突然停电及接不通电的施工段需用电，在无法用电的情况下，增加可移动的发电机进行现场发电，保证正常施工。（8）准备潜水泵，以防止地下水及下雨天沟槽受水浸泡而造成影响，需保持沟槽内干净整齐。（9）开挖前，施工管理人员必须向施工班组进行详细交底。交底内容包括挖槽断面堆土位置、地下设施情况及施工的安全技术要求等，以保证施工安全。并做好交底记录。（二）施工测量1、准备工作（1）测量人员，认真学习复核图纸，掌握有关数据，根据工程进行情况及时准确地做好测量工作。（2）及时校对检修测量仪器。（3）管道工程开工前进行下列测量工作。A、测量复核，水准点闭合差为±12ГL（㎜）。L为水准点间距离，单位KM。复核控制桩坐标导线方位角闭合差应≤±16ГN。N为测站数。并在稳固及不易碰撞的地点设置临时水准点，其间距不大于100㎜，每次使用前应当校测。B、测定管道中线、附属构筑位置，并标出与管线冲突的地上、地下构筑物位置。C、核对接入原有管道接头处的高程；D、施放挖槽边线、堆土材料及界线及临时用地范围；实用标准精彩文档E、测量管线地面高程（机械挖槽）埋设坡度板（人工挖槽）。（4）中心桩、方向桩及水准点均应设置固定可靠的栓桩、栓点和明显标志。（5）在施工中（中心桩为开槽前）妥为保护所有测量标志，不得拆毁或碰撞。2、测定管道中线（1）测定管道中线时，并在起点、终点、平面折点及直线的近代制点测设中心桩。桩顶钉中心钉，并在起点终点及平面折点的沟槽外面适当位置设置方向桩。（2）确定中心桩桩号时，用钢尺丈量中心钉的水平距离．丈量时钢尺必须拽紧拉平．（3）受地面或沟槽断面等条件限制，不宜埋设坡度板的沟槽，在沟槽两边或槽底两边对称地测设一对高程桩，每对高程桩上钉一对等高的高程钉。高程桩的纵向距离20m。（三）沟槽开挖（1）沟槽开挖前认真组织人员学习图纸，进行调查研究，充分了解挖槽段的土质，地下水位、地下结构物...
