箱式变电站竣工验收表VIP免费

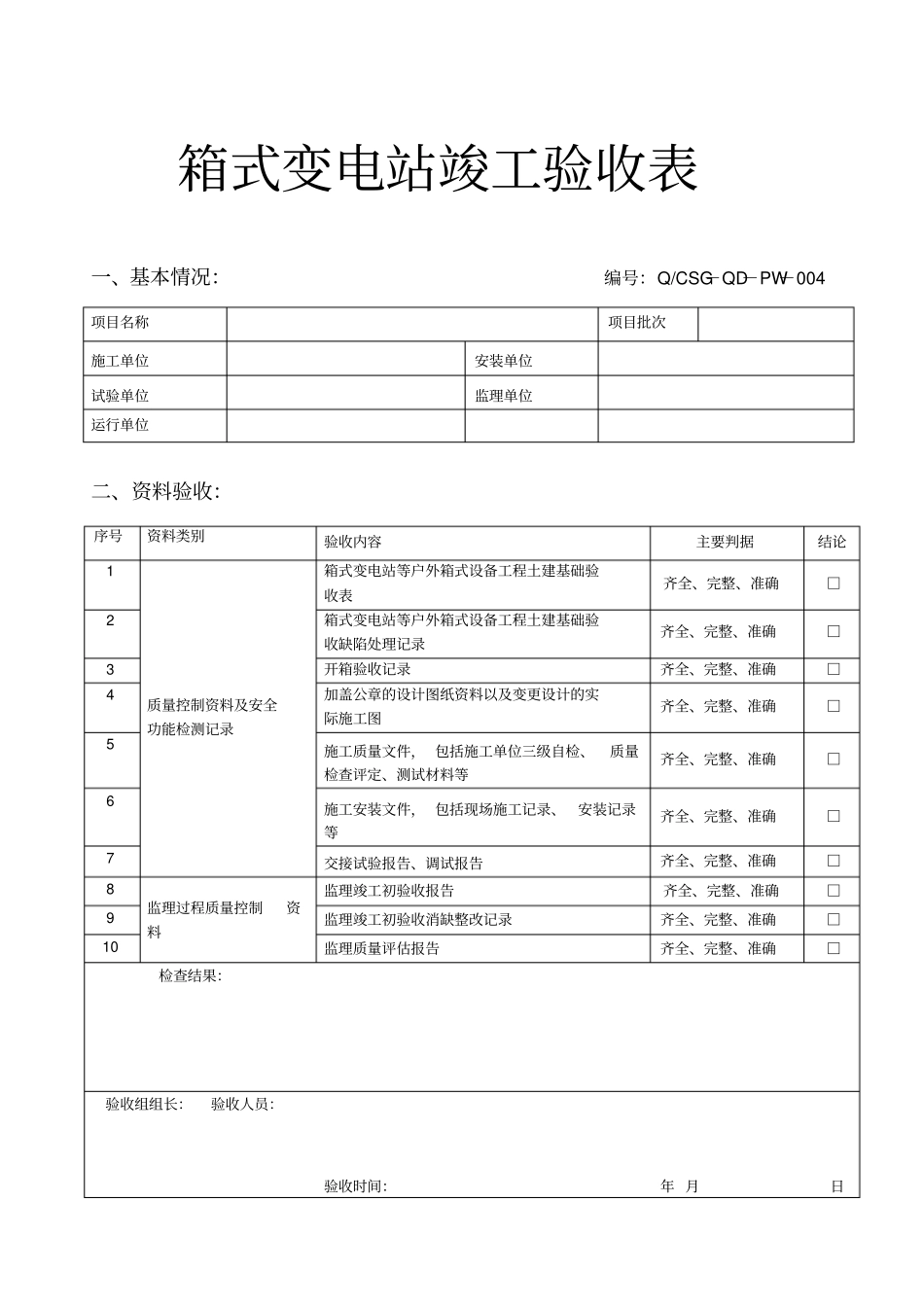

箱式变电站竣工验收表一、基本情况：编号：Q/CSG－QD－PW－004项目名称项目批次施工单位安装单位试验单位监理单位运行单位二、资料验收：序号资料类别验收内容主要判据结论1质量控制资料及安全功能检测记录箱式变电站等户外箱式设备工程土建基础验收表齐全、完整、准确□2箱式变电站等户外箱式设备工程土建基础验收缺陷处理记录齐全、完整、准确□3开箱验收记录齐全、完整、准确□4加盖公章的设计图纸资料以及变更设计的实际施工图齐全、完整、准确□5施工质量文件，包括施工单位三级自检、质量检查评定、测试材料等齐全、完整、准确□6施工安装文件，包括现场施工记录、安装记录等齐全、完整、准确□7交接试验报告、调试报告齐全、完整、准确□8监理过程质量控制资料监理竣工初验收报告齐全、完整、准确□9监理竣工初验收消缺整改记录齐全、完整、准确□10监理质量评估报告齐全、完整、准确□检查结果：验收组组长：验收人员：验收时间：年月日三、实体（观感)质量：序号验收内容主要判据结论箱式变电站安装一初装变整体检查1标志齐全，并符合广东电网公司配网安健环设施标准要求。□2外壳使用材料符合技术规范要求，完整无破损、裂纹、变形等缺陷。接地良好，规范。□3铭牌内容正确、齐全，各项参数符合设计要求，挂设规范。□4基础地面踏实，无下沉迹象，基础面水平，基础面比地面高400mm以上，应防止渗水。5不直度、水平度小于1mm/m和5mm/m。□6防水浸、防小动物设施完整有效。□二配电变压器检查1变压型号规格符合设计。□2变压器设备交接试验合格（有报告，试验项目符合要求且结果合格）。□3变压器中性点、外壳均可靠接地。□4变压器高、低压引线连接牢固，敷设（走向）规范，安全距离满足要求。□5中性线不能断接（不接开关或熔断器）。□6导体连接应采用压接线耳。□7地线与接地体连接采用压接线耳。□8主体及组件无缺陷、无渗漏油，喷漆完整。□9本体的储油箱油位正常。□10套管与连接线相位正确、相色标志鲜明、紧密连接。□11无载分接开关分接头位置符合运行要求，三相位置一致。□12铭牌及设备标志正确、齐全、规范。□13表面无积污，防护外壳无破损。□14温度测量装置正常。□15门控报警装置正常（若有）。□16连接柱与连接线相位正确、相色标志鲜明、紧密连接。□17无载分接开关分接头位置符合运行要求，三相位置一致。□18铭牌及设备标志正确、齐全、规范。□三高压柜检查1柜外壳应可靠接地，接地线有线耳，接触良好。□2负荷开关柜单列布置，柜前通道1.5米，双柜通道为2米。□3柜体垂直度不大于1.5/1000mm。□4铭牌内容正确、齐全，各项参数符合设计要求，挂设规范。□5开关应有挂锁装置，挂上锁后可阻止操作把手插入操作孔。□6熔管撞击器安装方向正确，与熔座接触良好，安装牢固。□7检查熔断器额定电流与变压器容量是否匹配。□8绝缘支撑件应无裂纹、破损及脏污。□9铸件应无裂纹、砂眼及锈蚀。□10标志齐全，并符合广东电网公司配网安健环设施标准要求。□11五防功能正常、可靠。□12负荷开关、接地刀闸、隔离开关各种状态指示正确。□13手动、电动分合闸正常，操作机构动作平稳，无卡阻等异常情况。□14若为SF6负荷开关柜，应检查气压表的压力在正常范围内（一般在对应运行温度的绿色范围内）。□15二次回路连接正确牢固、可靠、规范，编号字迹清晰且不易脱色。□16若开关柜之间有电气联锁,应检查其联锁功能是否满足要求。□17仪表选型（主要是量程）符合要求，指示正常。□18导体相间及对地距离符合规范，相间或相对地≥125mm，至金属门≥150mm，至传动部分≥130mm。□19柜内母排相色标志清晰不脱落；电缆头相色标志与母排相色标志要对应、正确、清晰不脱落。□20电缆头处无裂纹、无破损痕迹；电缆头导体与柜连接处接触面良好，连接可靠。□21电缆出线口处封堵严密，防止小动物进入。□22检查辅助接点，负荷开关至少两组常开、两组常闭接点，接地刀闸至少一组常开、一组常闭接点。□23故障指示器安装正确牢固，功能满足相间短路、单相故障接地指示要求，故障指示器具有开关量输出功能。□四低压开关柜及无功补偿装置检查1柜体垂直度不大于1.5/1000mm。箱体...
