现场排水方案VIP免费

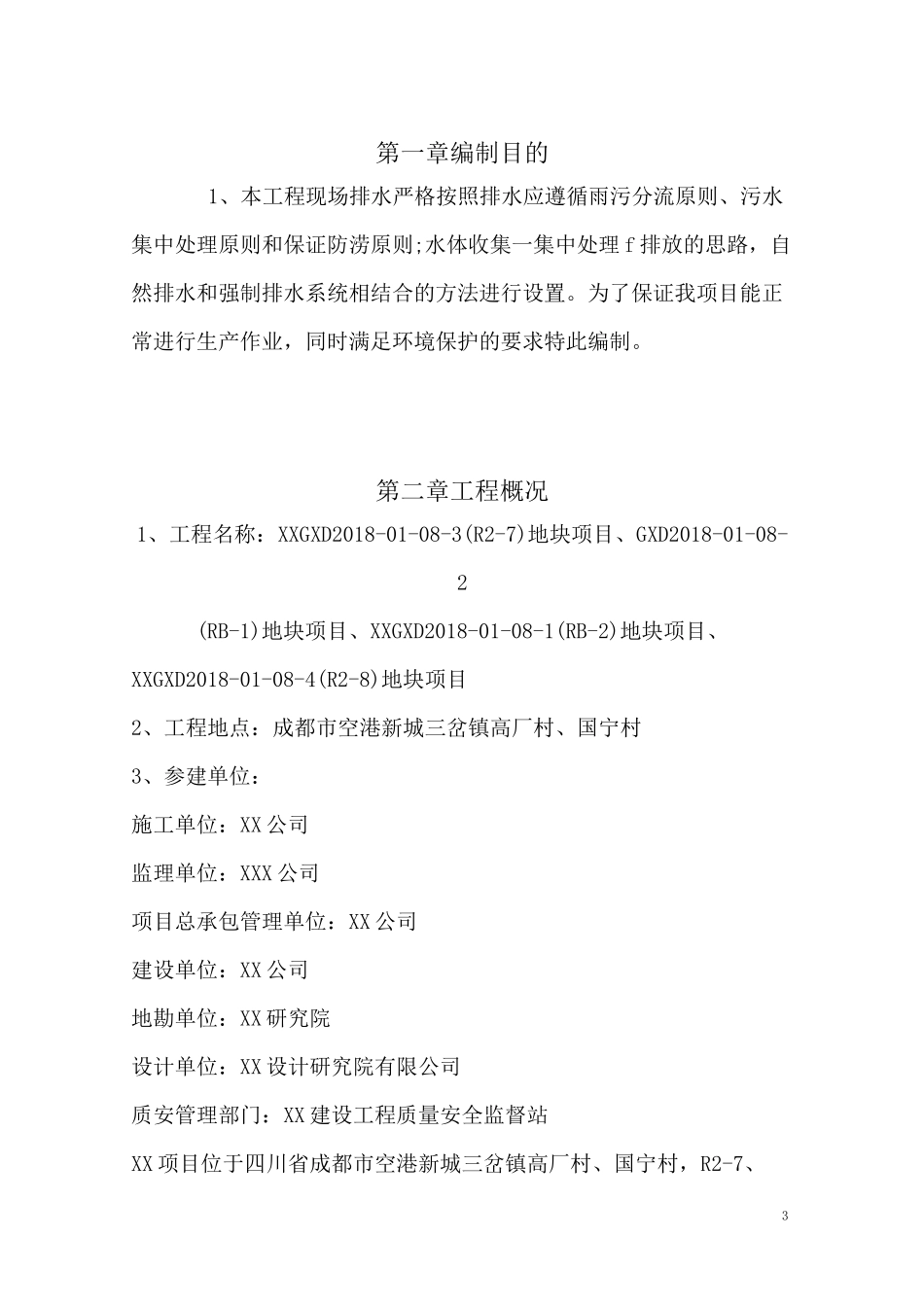

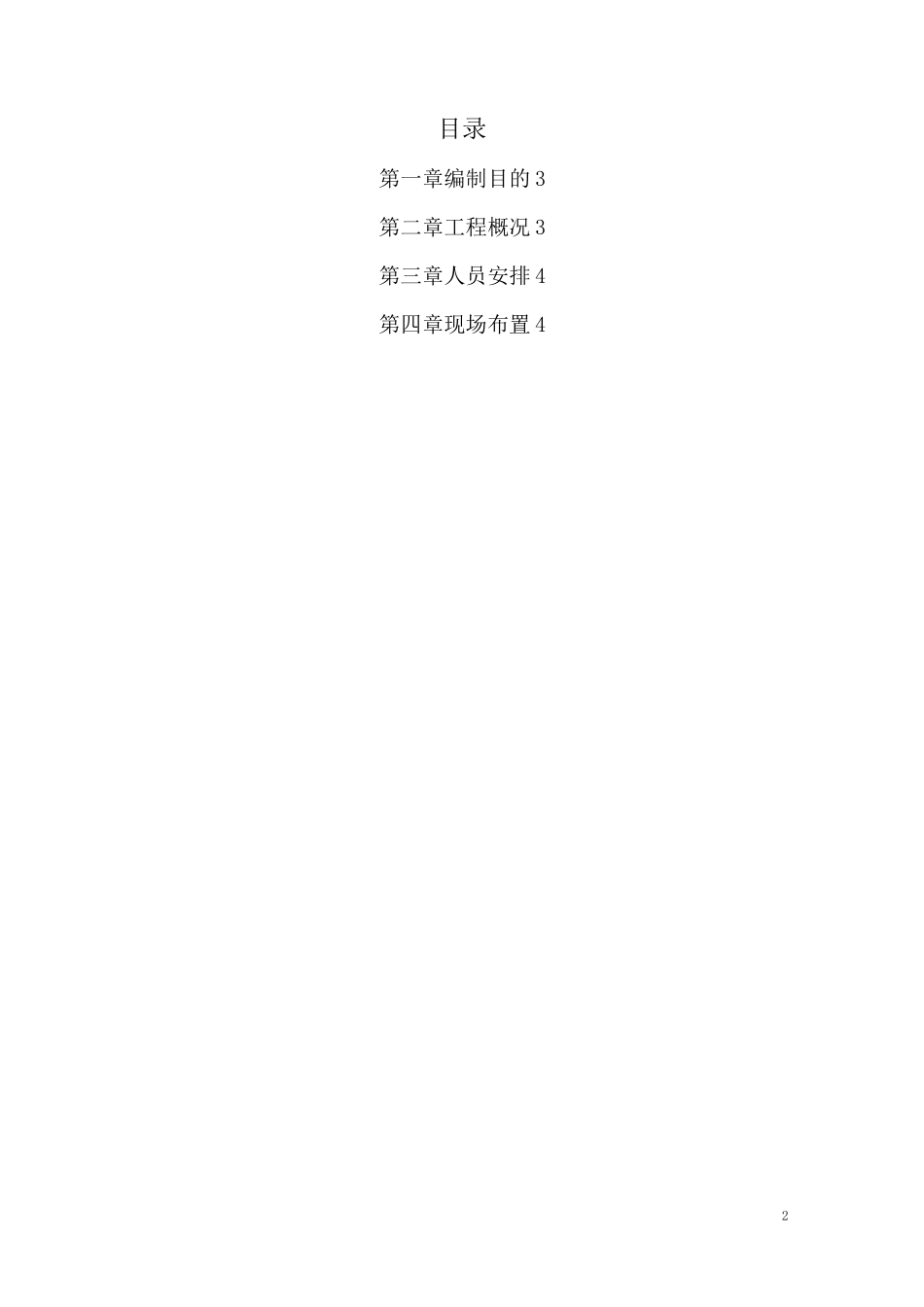

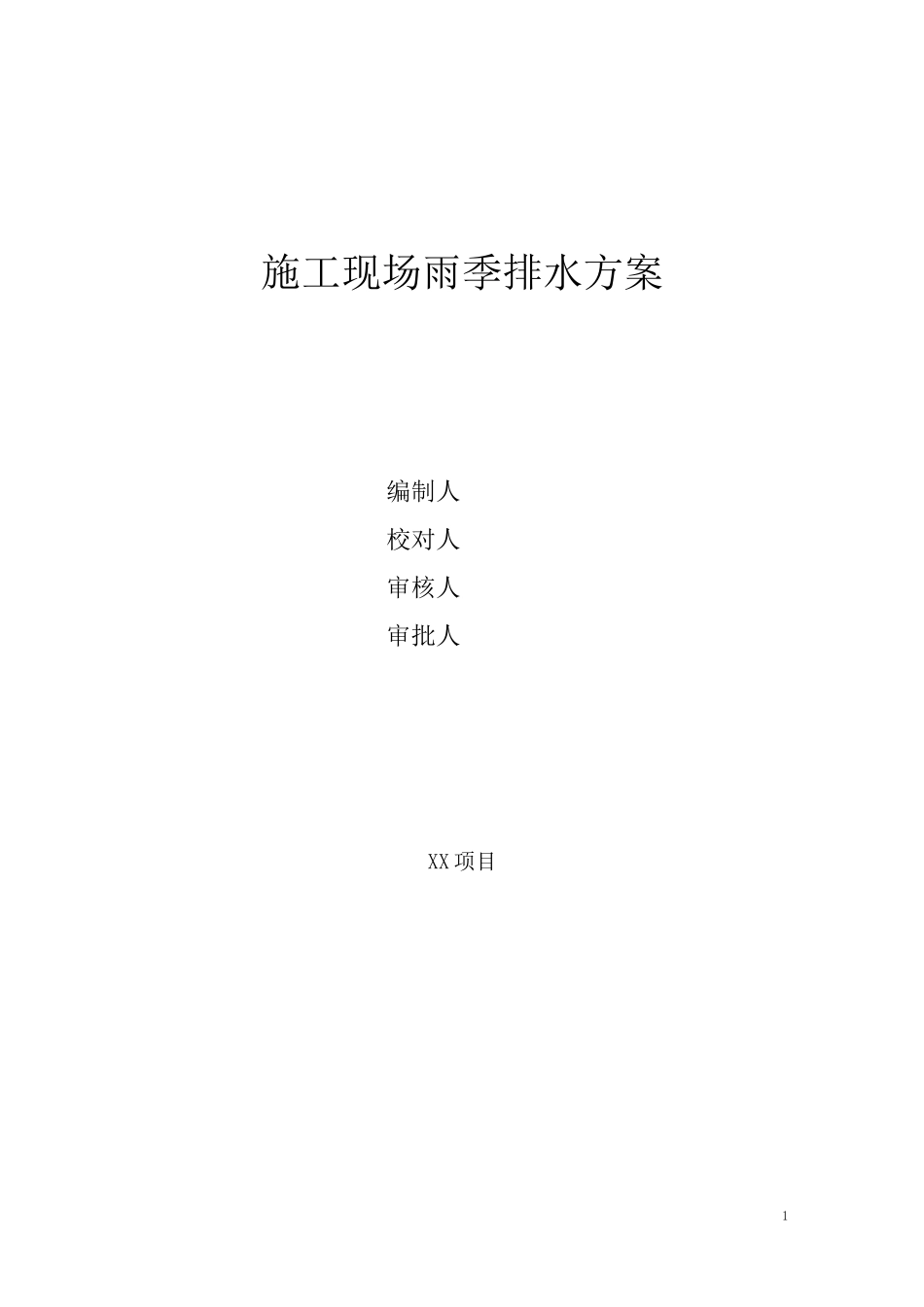

1施工现场雨季排水方案编制人校对人审核人审批人XX项目2目录第一章编制目的3第二章工程概况3第三章人员安排4第四章现场布置43第一章编制目的1、本工程现场排水严格按照排水应遵循雨污分流原则、污水集中处理原则和保证防涝原则;水体收集一集中处理f排放的思路，自然排水和强制排水系统相结合的方法进行设置。为了保证我项目能正常进行生产作业，同时满足环境保护的要求特此编制。第二章工程概况1、工程名称：XXGXD2018-01-08-3(R2-7)地块项目、GXD2018-01-08-2(RB-1)地块项目、XXGXD2018-01-08-1(RB-2)地块项目、XXGXD2018-01-08-4(R2-8)地块项目2、工程地点：成都市空港新城三岔镇高厂村、国宁村3、参建单位：施工单位：XX公司监理单位：XXX公司项目总承包管理单位：XX公司建设单位：XX公司地勘单位：XX研究院设计单位：XX设计研究院有限公司质安管理部门：XX建设工程质量安全监督站XX项目位于四川省成都市空港新城三岔镇高厂村、国宁村，R2-7、4R2-8、RB-1、RB-2地块项目业态为10-17层小高层住宅、车库及配套用房，一共包括18栋住宅及地下车库，总建筑面积约18.9万平方米。第三章人员安排1、成立以项目经理为组长，总工为副组长，成员包括项目部及施工工长为组员的排水领导小组，负责项目经理部施工现场雨季排水的组织协调。组长：XX副组长：XX组员：XX第四章现场布置1、施工现场概况成都天府国际机场保障基地租赁住房建设项目，RB-1地块8#楼在基础阶段施工，RB-2地块大部分在基础阶段施工，R2-8地块除4#楼，其他全部在基础阶段施工。R2-7地块地下室全部封闭合围。2、施工现场排水设施布置根据现场施工实际情况。基础阶段施工地块，在基坑顶周边设临时排水沟，基坑底周边设置临时排水沟。每个地块基坑顶端设置一个三级沉淀池。根据基坑开挖后整个地块有2%坡度的情况。在每个地块基坑最低点设置一个集水井。在没有排水沟暗埋DN100PE管或者使用消防水袋连接。具体布置详平面图53、排水设施做法排水沟做法：排水沟截面宽300*500mm，坡度0.5%,沟壁采用MU10灰砂砖M5水泥砌筑120厚，1:3水泥砂浆抹灰20mm厚。沟底采用80厚C10素混凝土，M10水泥砂浆找平。为了防止特大暴雨及因市政管网排水不畅而引起的基:坑雨水倒灌，在基坑放坡边与排水沟间砌筑-道300mm高的挡水240墙，并用水泥砂浆抹面，出土方坡道上部预备砂包，随时封堵。集水井做法：集水井截面1000*1000*1000mm，井壁采用MU10灰砂砖M5水泥砌筑120厚，1:3水泥砂浆抹灰20mm厚。井底采用80厚C15素混凝土找平收光。--RB-1地块集水井布置如=1旷‘讥丽RB-2地块集水井布置如6三级沉淀池做法：三级沉淀池截面尺寸1000*2000*1000mm中间两道分隔墙。池壁采用MU10灰砂砖M5水泥砌筑120厚，1:3水泥砂浆抹灰20mm厚。池底采用80厚C15素混凝土找平收光。4、整个排水系统运行过程当雨季来临时。雨水经过基坑底边临时排水渠收集至集水井内。再用水泵抽排至各地块基坑上三级沉淀池内。经过三级沉淀池简单沉淀处理，再通过排水沟或者消防水袋。抽排至红线外排水沟渠RB-1、RB-2、R2-7地下室在雨季来临之前已经封闭合围，楼层雨水进入地下室之后。汇集至地下室已完成的集水井内。再通过水泵强排至地下室外排水系统，抽排至红线外排水沟渠。75、拟投入使用机械数量机械名称型号（功率）数量备注8抽水泵100WL80-8-4(2.5)12台每个地块集水井各2台共8台，备用4台抽水泵100WL80-8-4(3.5)6台每个地块三级沉淀池各1台共4台，备用2台
