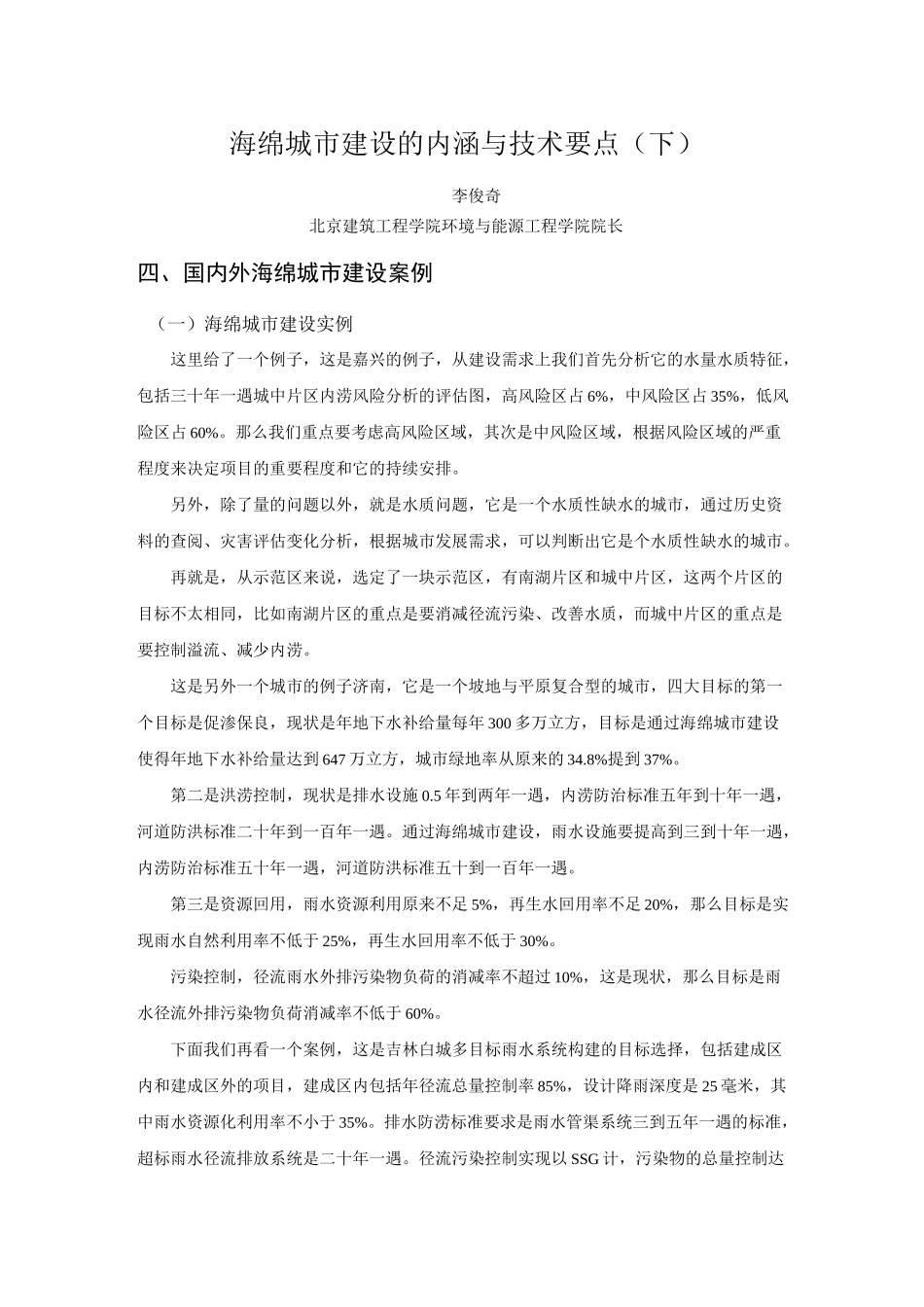

海绵城市建设的内涵与技术要点（下）李俊奇北京建筑工程学院环境与能源工程学院院长四、国内外海绵城市建设案例（一）海绵城市建设实例这里给了一个例子，这是嘉兴的例子，从建设需求上我们首先分析它的水量水质特征，包括三十年一遇城中片区内涝风险分析的评估图，高风险区占6%，中风险区占35%，低风险区占60%。那么我们重点要考虑高风险区域，其次是中风险区域，根据风险区域的严重程度来决定项目的重要程度和它的持续安排。另外，除了量的问题以外，就是水质问题，它是一个水质性缺水的城市，通过历史资料的查阅、灾害评估变化分析，根据城市发展需求，可以判断出它是个水质性缺水的城市。再就是，从示范区来说，选定了一块示范区，有南湖片区和城中片区，这两个片区的目标不太相同，比如南湖片区的重点是要消减径流污染、改善水质，而城中片区的重点是要控制溢流、减少内涝。这是另外一个城市的例子济南，它是一个坡地与平原复合型的城市，四大目标的第一个目标是促渗保良，现状是年地下水补给量每年300多万立方，目标是通过海绵城市建设使得年地下水补给量达到647万立方，城市绿地率从原来的34.8%提到37%。第二是洪涝控制，现状是排水设施0.5年到两年一遇，内涝防治标准五年到十年一遇，河道防洪标准二十年到一百年一遇。通过海绵城市建设，雨水设施要提高到三到十年一遇，内涝防治标准五十年一遇，河道防洪标准五十到一百年一遇。第三是资源回用，雨水资源利用原来不足5%，再生水回用率不足20%，那么目标是实现雨水自然利用率不低于25%，再生水回用率不低于30%。污染控制，径流雨水外排污染物负荷的消减率不超过10%，这是现状，那么目标是雨水径流外排污染物负荷消减率不低于60%。下面我们再看一个案例，这是吉林白城多目标雨水系统构建的目标选择，包括建成区内和建成区外的项目，建成区内包括年径流总量控制率85%，设计降雨深度是25毫米，其中雨水资源化利用率不小于35%。排水防涝标准要求是雨水管渠系统三到五年一遇的标准，超标雨水径流排放系统是二十年一遇。径流污染控制实现以SSG计，污染物的总量控制达到60%。那么建成区外包括水环境的保护与修复，防洪要求五十年一遇，共同来实现海绵城市的目标。这是济南二环南路的一个设计方案，应该建成了。它的设计方案包括，用生态植草沟及生物滞留带，设计要点包括慢车道的横坡方向改向外侧植草沟，外侧路缘石跟路面是齐平的，路面雨水直接流入植草沟，并导向下游生态水塘。同时利用齿状路缘石、雨水收水井、道路纵坡、小型拦水坝构建渗滞蓄微系统。每隔十米设置一组齿状的路缘石，进水路缘石设置在雨水井之间，加大雨水收集。出水路缘石紧挨着雨水井，使多余的雨水能够溢流。下游利用纵坡设置小型的拦水坝，提高雨水滞蓄能力。进水口和出水口均设置碎石净化区，绿化带下1.2到1.5米处设置碎石盲沟，促渗与净化雨水。对道路雨水收集回用，可以采用一些旋流沉砂的设施，也可以采取一些弃流设施，也可以从末端做一些旋流过滤设施，有条件的地区或者有需求用水的地方，可以通过蓄水模块或混凝土装置的水池收集雨水，然后再到蓄水塘净化以后，作为水体使用，或者是道路浇洒，还有周围一些球场的维护用水。这个区我可以重点介绍一下，这是北京顺义一个老年住宅社区，东侧是一条河流，西侧是一条原来的堤岸，老的河道的防洪堤从西侧移到了东侧，那么这块地就空出来了，可以用于开发用地。但是开发用地建设过程中，出现了一些问题，一期总共是29公顷的占地，其中的十一期是接近4公顷。那么在一期做的过程中，就会出现3万多平米的水面水质不能得到保证，因为水体本身没有循环，也没有自净能力，水体的驳岸和底部都是采用完全硬化的水泥方砖防渗膜。第二个问题，整体社区的地势比较低，外围周边的河床比较高，水排不出去，所以这地方就面临着非常大的防洪压力。再一个就是它远离市政管网，供水以及排水都由自己解。这个社区最早的定位是建成一个生态社区，所以我们在考虑这个社区的时候，分析它面临的挑战，包括位于洪泛区地势低洼，洪涝的风险比较高。周边没有市政管网，小区排水系统难度比较大。还有，景观水体的耗水量比较大，维护费...
