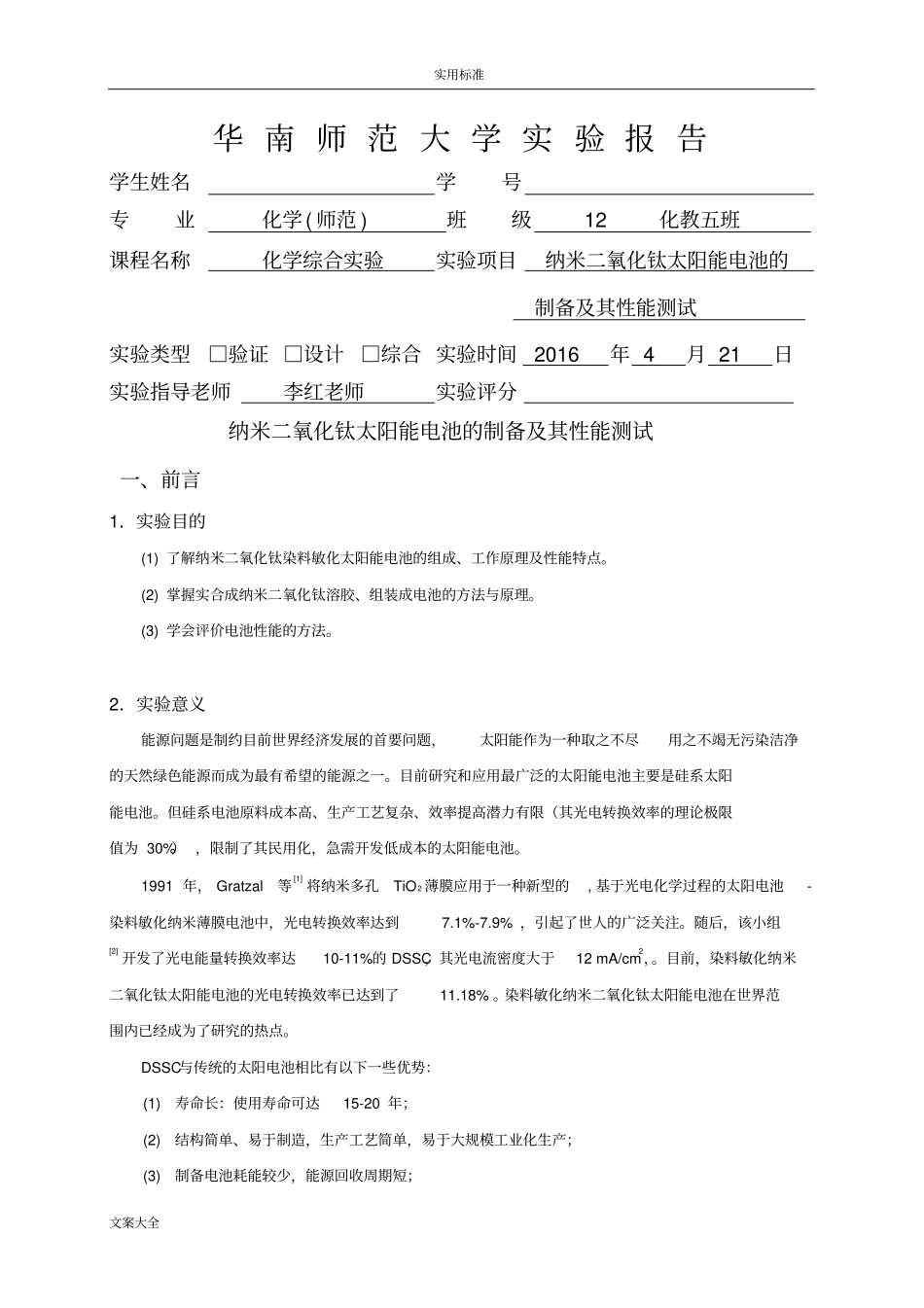

实用标准文案大全华南师范大学实验报告学生姓名学号专业化学(师范)班级12化教五班课程名称化学综合实验实验项目纳米二氧化钛太阳能电池的制备及其性能测试实验类型□验证□设计□综合实验时间2016年4月21日实验指导老师李红老师实验评分纳米二氧化钛太阳能电池的制备及其性能测试一、前言1．实验目的(1)了解纳米二氧化钛染料敏化太阳能电池的组成、工作原理及性能特点。(2)掌握实合成纳米二氧化钛溶胶、组装成电池的方法与原理。(3)学会评价电池性能的方法。2．实验意义能源问题是制约目前世界经济发展的首要问题，太阳能作为一种取之不尽用之不竭无污染洁净的天然绿色能源而成为最有希望的能源之一。目前研究和应用最广泛的太阳能电池主要是硅系太阳能电池。但硅系电池原料成本高、生产工艺复杂、效率提高潜力有限（其光电转换效率的理论极限值为30%），限制了其民用化，急需开发低成本的太阳能电池。1991年，Gratzal等[1]将纳米多孔TiO2薄膜应用于一种新型的,基于光电化学过程的太阳电池-染料敏化纳米薄膜电池中，光电转换效率达到7.1%-7.9%，引起了世人的广泛关注。随后，该小组[2]开发了光电能量转换效率达10-11%的DSSC，其光电流密度大于12mA/cm2，。目前，染料敏化纳米二氧化钛太阳能电池的光电转换效率已达到了11.18%。染料敏化纳米二氧化钛太阳能电池在世界范围内已经成为了研究的热点。DSSC与传统的太阳电池相比有以下一些优势：(1)寿命长：使用寿命可达15-20年；(2)结构简单、易于制造，生产工艺简单，易于大规模工业化生产；(3)制备电池耗能较少，能源回收周期短；实用标准文案大全(4)生产成本较低，仅为硅太阳能电池的1/5～1/10，预计每蜂瓦的电池的成本在10元以内。(5)生产过程中无毒无污染；3．文献综述与总结蓝鼎等[3]采用溶胶2凝胶、浆体涂敷、磁控溅射等方法制备了二氧化钛单层以及多层膜。结果表明：以磁控溅射薄膜为基底制备的复合膜太阳电池性能一般优于溶胶-凝胶薄膜为基底制备的复合膜太阳电池性能，利用单层纳米粉可以实现效率较高的太阳电池。王瑞斌等[4]提出：控制热处理温度,可得到不同粒径和不同晶相比例的纳米TiO2,这对染料敏化纳米薄膜电池的光电转换效率影响很大。这是因为不同性能的纳米TiO2薄膜对染料的吸收程度不同,从而导致纳米TiO2膜对光的吸收、透过、反射性能也不同。而且，纳米TiO2薄膜的不同性能对载流子的传输有较大影响,合适的纳米TiO2膜可以有效地减少载流子复合,这些因素都将最终影响到太阳电池的光电转换效率。黄娟茹等[5]在概述染料敏化太阳能电池工作原理基础上,着重分析电池光阳极TiO2薄膜的特性,并指出该薄膜在电池中所起的作用:负载染料、收集光生电子、分离电荷和传输光生电子;继而从表面修饰、离子掺杂、量子点敏化、制备复合薄膜、设计微观有序空间结构、设计核壳结构以及多手段共改性等方面对TiO2薄膜改性手段进行综述,并详细分析改性手段优化染料敏化太阳能电池性能的原因。作者认为应把优化光阳极TiO2薄膜制备工艺及探讨薄膜接触面工作机理等作为今后的研究重点。二、实验部分1．实验原理（1）DSSC结构和工作原理它由导电玻璃、吸附染料的纳米晶TiO2薄膜、两极间的电解质（常用I-/I3-）和镀铂导电玻璃对电极组成的夹心状电池。其工作原理同自然界的光合作用一样，通过有效的光吸收和电荷分离而把光能转变为电能。由于TiO2的禁带宽度较大（3.2eV），可见光不能将其直接激发；在其表面吸附一层染料敏化剂后，染料分子可以吸收太阳光而产生电子跃迁。由于染料的激发态能级高于TiO2的导带，电子可以快速注入到TiO2导带，进而富集到导电玻璃片上，并通过外电路流向对电极，形成电流。处于氧化钛的染料分子则通过电解质溶液中的电子给体扩散至对电极，在电极表面被还原，从而完成一个光电化学反应循环。整个光电化学反应过程如下。①敏化剂（S）吸收光能激发，激发态的敏化剂（S）向TiO2导带注入电子而成为氧化态的敏化实用标准文案大全剂（S+），反应式为：S→S·→S++TiO2(e)②氧化态敏化剂被还原性物质（R）还原，反应式为：S++R→S+O③被氧化生成的氧化型物质（O）在阴极上再还原成还原型物质，参加下一循环的反应，反应式为...
