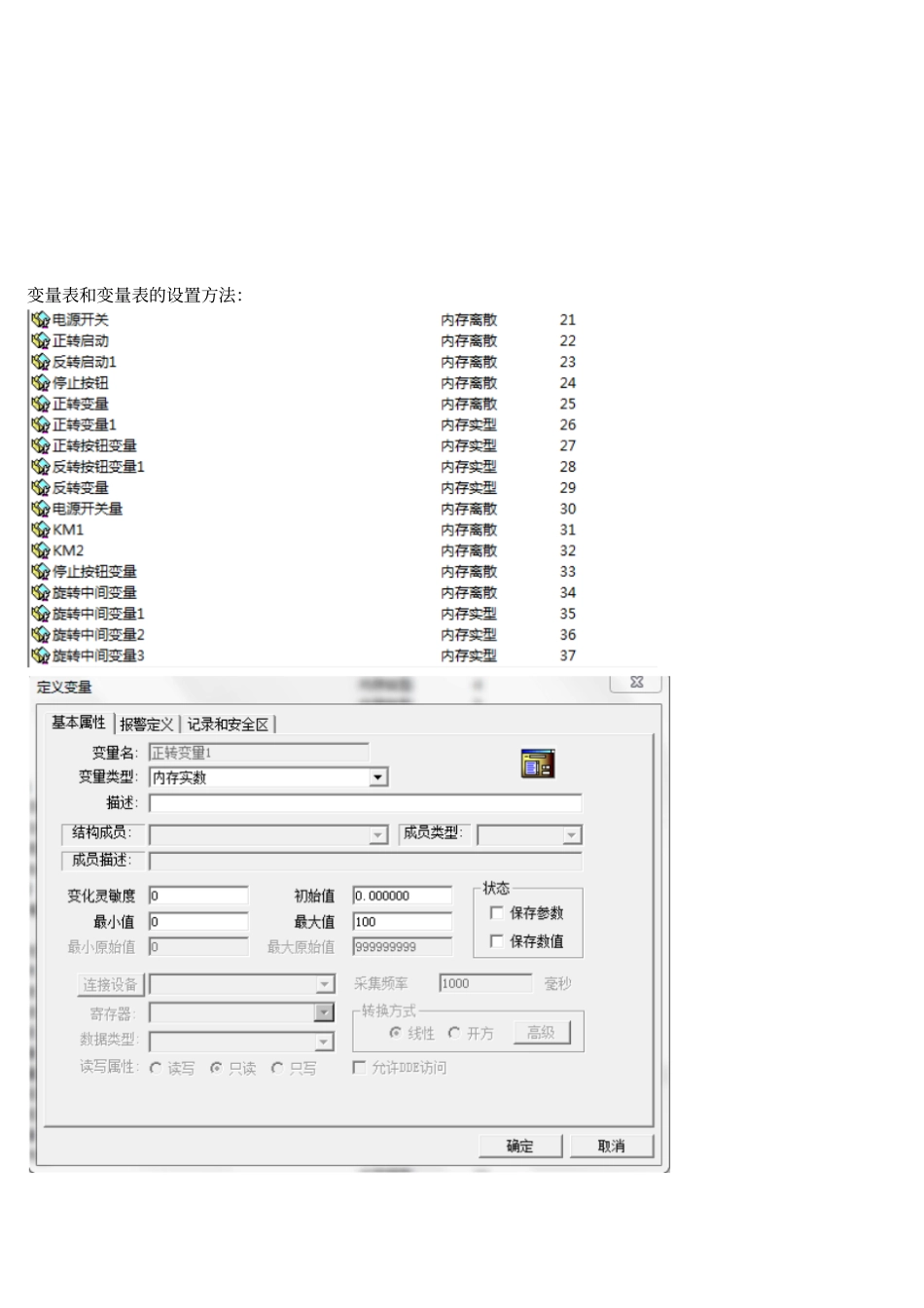

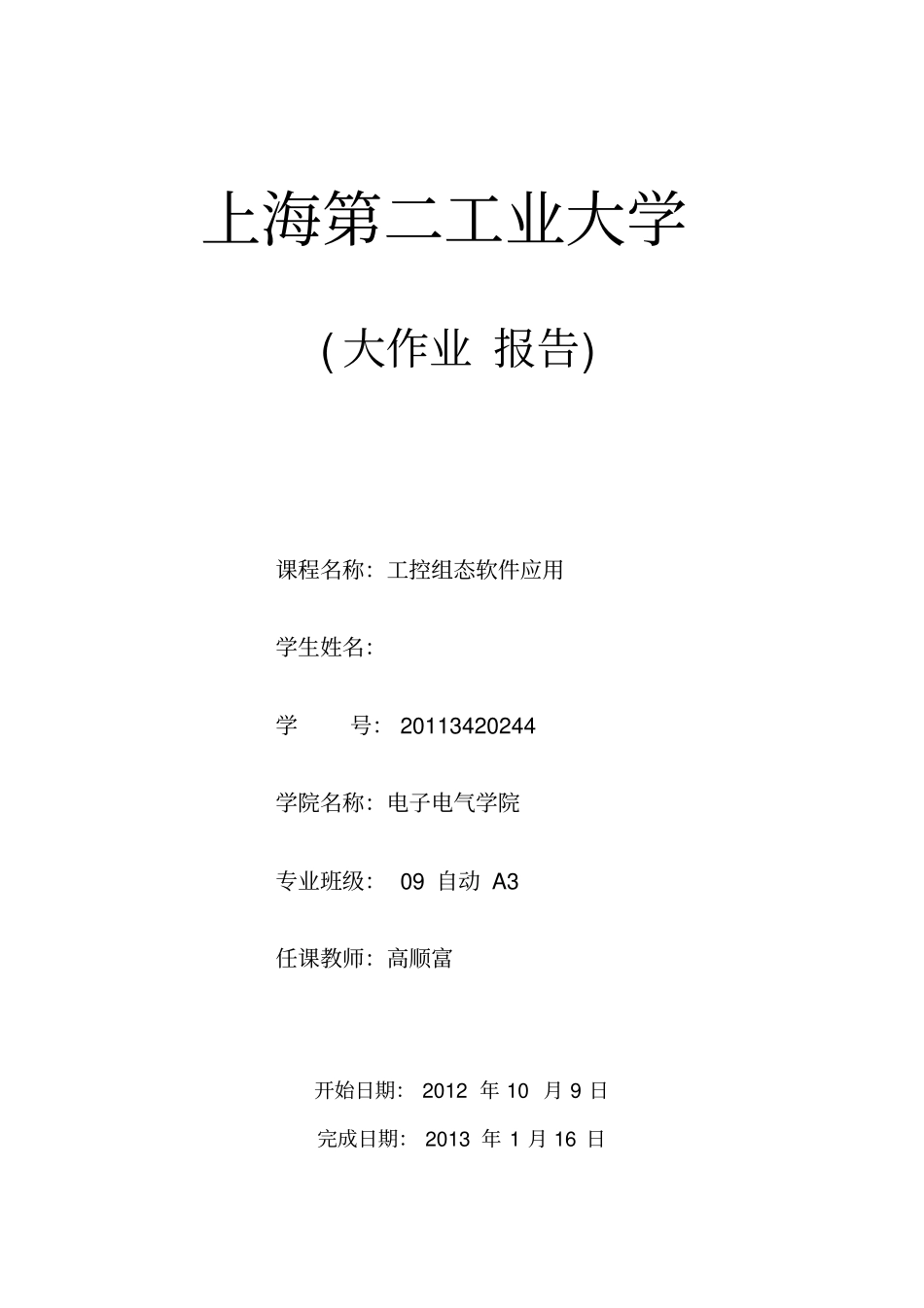

上海第二工业大学(大作业报告)课程名称：工控组态软件应用学生姓名：学号：20113420244学院名称：电子电气学院专业班级：09自动A3任课教师：高顺富开始日期：2012年10月9日完成日期：2013年1月16日组态王实验一用组态王虚拟实现三相电动机的正反转控制1画一个风扇以表示电动机的正反转运行。同时画这个电动机正反转的控制面板。控制面板上设有总的断路器、停止、正转、反转按钮。2画出电动机的正反转控制电气原理图，并且以组态王的动画形式表现。下图是三相电动机的电路图：变量表和变量表的设置方法：下图是画面中开关的设置，与变量连起来：这是填充的动画效果的设置：如图为开关效果的动画连接设置：图为程序的命令语言：实验二用组态王虚拟实现三相电动机的正反转控制与PLC连接如图画面是组态王中的主电路和控制电路如图是通过设备端口的设置与外部设备相连：开关的动画效果设置和之前的实验一样：数据词典的设置：其中开关与PLC相连的变量设置比较特别：命令语言的设置如图：在PLC程序中梯形图的画法：通过这些设置，最后能实现设备与电脑互相连接，互相控制。在工厂中的异地控制和控制室中的设备都与之相类似。
