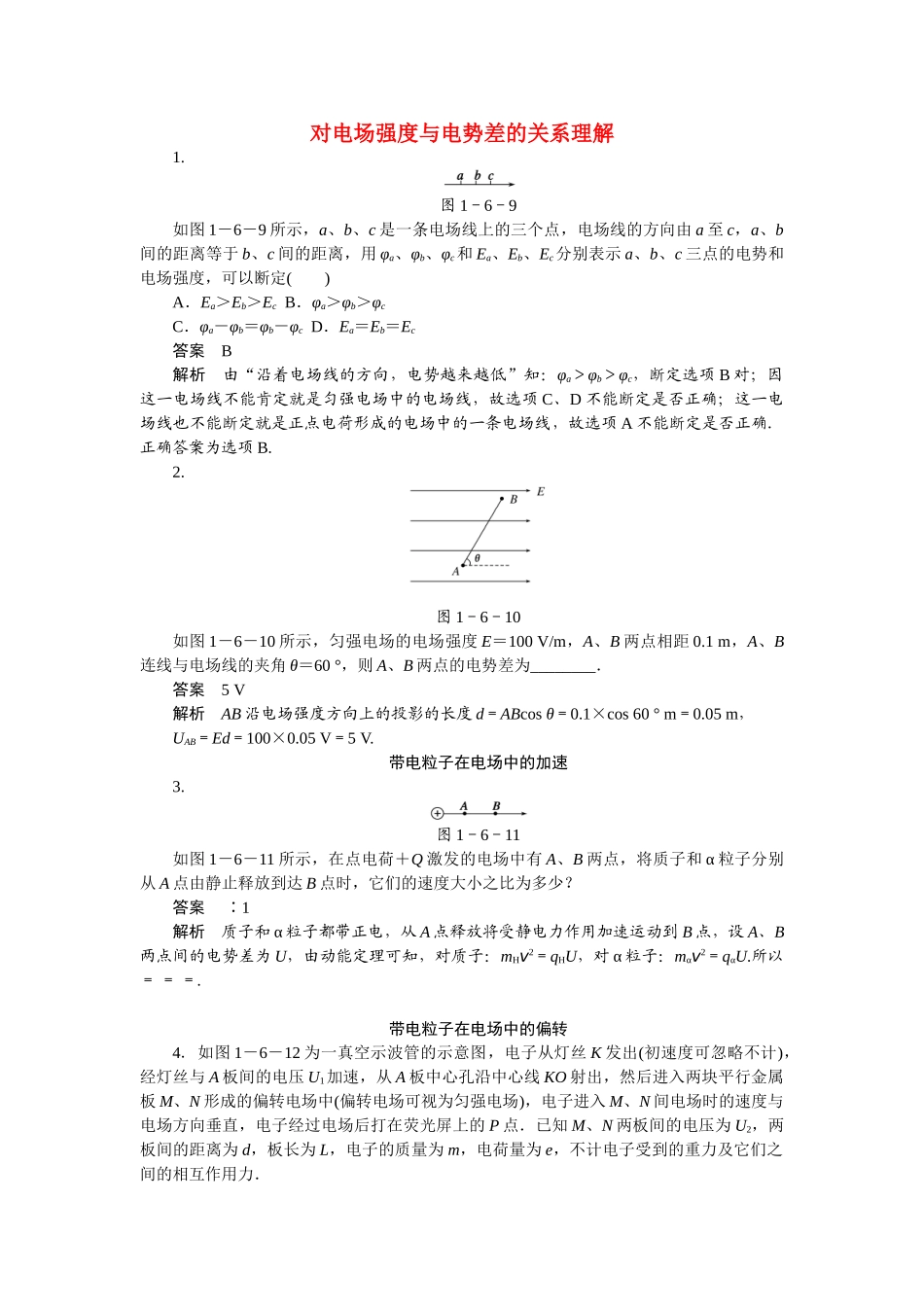

对电场强度与电势差的关系理解1.图1－6－9如图1－6－9所示，a、b、c是一条电场线上的三个点，电场线的方向由a至c，a、b间的距离等于b、c间的距离，用φa、φb、φc和Ea、Eb、Ec分别表示a、b、c三点的电势和电场强度，可以断定()A．Ea＞Eb＞EcB．φa＞φb＞φcC．φa－φb＝φb－φcD．Ea＝Eb＝Ec答案B解析由“沿着电场线的方向，电势越来越低”知：φa＞φb＞φc，断定选项B对；因这一电场线不能肯定就是匀强电场中的电场线，故选项C、D不能断定是否正确；这一电场线也不能断定就是正点电荷形成的电场中的一条电场线，故选项A不能断定是否正确．正确答案为选项B.2.图1－6－10如图1－6－10所示，匀强电场的电场强度E＝100V/m，A、B两点相距0.1m，A、B连线与电场线的夹角θ＝60°，则A、B两点的电势差为________．答案5V解析AB沿电场强度方向上的投影的长度d＝ABcosθ＝0.1×cos60°m＝0.05m，UAB＝Ed＝100×0.05V＝5V.带电粒子在电场中的加速3.图1－6－11如图1－6－11所示，在点电荷＋Q激发的电场中有A、B两点，将质子和α粒子分别从A点由静止释放到达B点时，它们的速度大小之比为多少？答案∶1解析质子和α粒子都带正电，从A点释放将受静电力作用加速运动到B点，设A、B两点间的电势差为U，由动能定理可知，对质子：mHv2＝qHU，对α粒子：mαv2＝qαU.所以＝＝＝.带电粒子在电场中的偏转4．如图1－6－12为一真空示波管的示意图，电子从灯丝K发出(初速度可忽略不计)，经灯丝与A板间的电压U1加速，从A板中心孔沿中心线KO射出，然后进入两块平行金属板M、N形成的偏转电场中(偏转电场可视为匀强电场)，电子进入M、N间电场时的速度与电场方向垂直，电子经过电场后打在荧光屏上的P点．已知M、N两板间的电压为U2，两板间的距离为d，板长为L，电子的质量为m，电荷量为e，不计电子受到的重力及它们之间的相互作用力．图1－6－12(1)求电子穿过A板时速度的大小；(2)求电子从偏转电场射出时的侧移量；(3)若要电子打在荧光屏上P点的上方，可采取哪些措施？答案(1)(2)(3)见解析解析(1)设电子经电压U1加速后的速度为v0，由动能定理有eU1＝mv解得v0＝.(2)电子沿极板方向做匀速直线运动，沿电场方向做初速度为零的匀加速直线运动．设偏转电场的电场强度为E，电子在偏转电场中运动的时间为t，加速度为a，电子离开偏转电场时的侧移量为y.由牛顿第二定律和运动学公式有t＝，a＝，y＝at2，解得y＝.(3)减小加速电压U1或增大偏转电压U2.(时间：60分钟)题组一对公式U＝Ed和E＝的理解与应用1．对公式E＝的理解，下列说法正确的是()A．此公式适用于计算任何电场中a、b两点间的电势差B．a点和b点间距离越大，则这两点的电势差越大C．公式中d是指a点和b点之间的距离D．公式中的d是a、b两个等势面间的垂直距离答案D解析公式E＝只适用于匀强电场，A错，公式中的d是a、b两个等势面间的垂直距离，a点和b点间距离大，等势面间的垂直距离不一定大，故B、C错，D正确．2.图1－6－13如图1－6－13所示，A、B两点相距10cm，E＝100V/m，AB与电场线方向的夹角θ＝120°，求A、B两点间的电势差为()A．5VB．－5VC．10VD．－10V答案B解析A、B两点在场强方向上的距离d＝AB·cos(180°－120°)＝10×cm＝5cm.由于φA＜φB，则根据U＝Ed得UAB＝－Ed＝－100×5×10－2V＝－5V.图1－6－143．如图1－6－14所示，三个同心圆是一个点电荷周围的三个等势面，已知这三个圆的半径成等差数列．A、B、C分别是这三个等势面上的点，且这三点在同一条电场线上．A、C两点的电势依次为φA＝10V和φC＝2V，则B点的电势是()A．一定等于6VB．一定低于6VC．一定高于6VD．无法确定答案B解析从等势面的疏密可以看出EA＞EB＞EC，又AB＝BC由公式U＝Ed可以判断UAB＞UBC，所以φB＜6V.4.图1－6－15如图1－6－15所示是匀强电场中的一组等势面，每两个相邻等势面间的距离都是25cm，由此可确定电场强度的方向及大小为()A．竖直向下，E＝0.4V/mB．水平向右，E＝0.4V/mC．水平向左，E＝40V/mD．水平向右，E＝40V/m答案D解析电场线与等势面垂直且沿电场线方向电势降低，故场强方向水平向右，场强大小E＝＝V/m＝40V/m，故D项正确．5.图1－6－16图1－6－16所示，在匀强...
