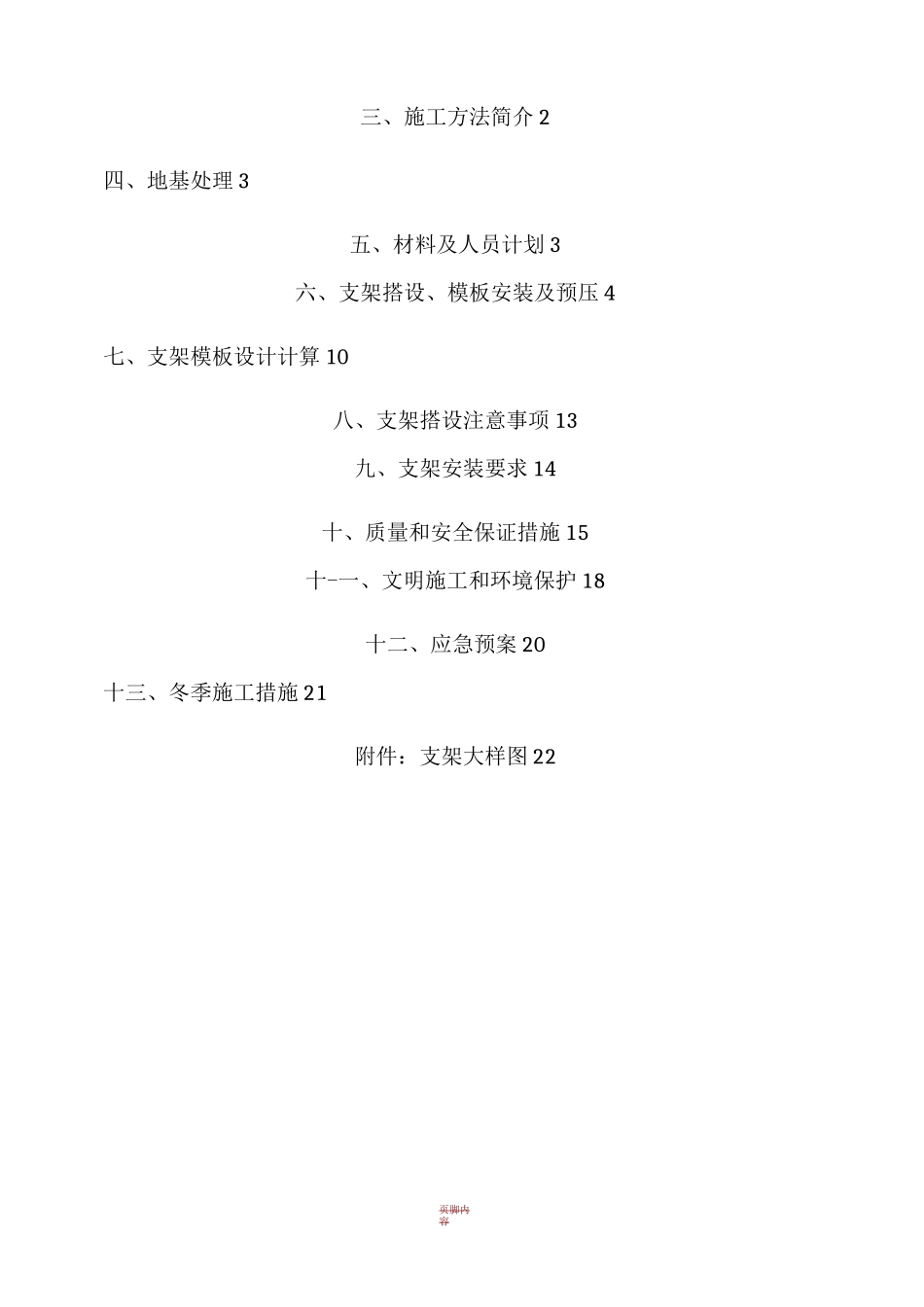

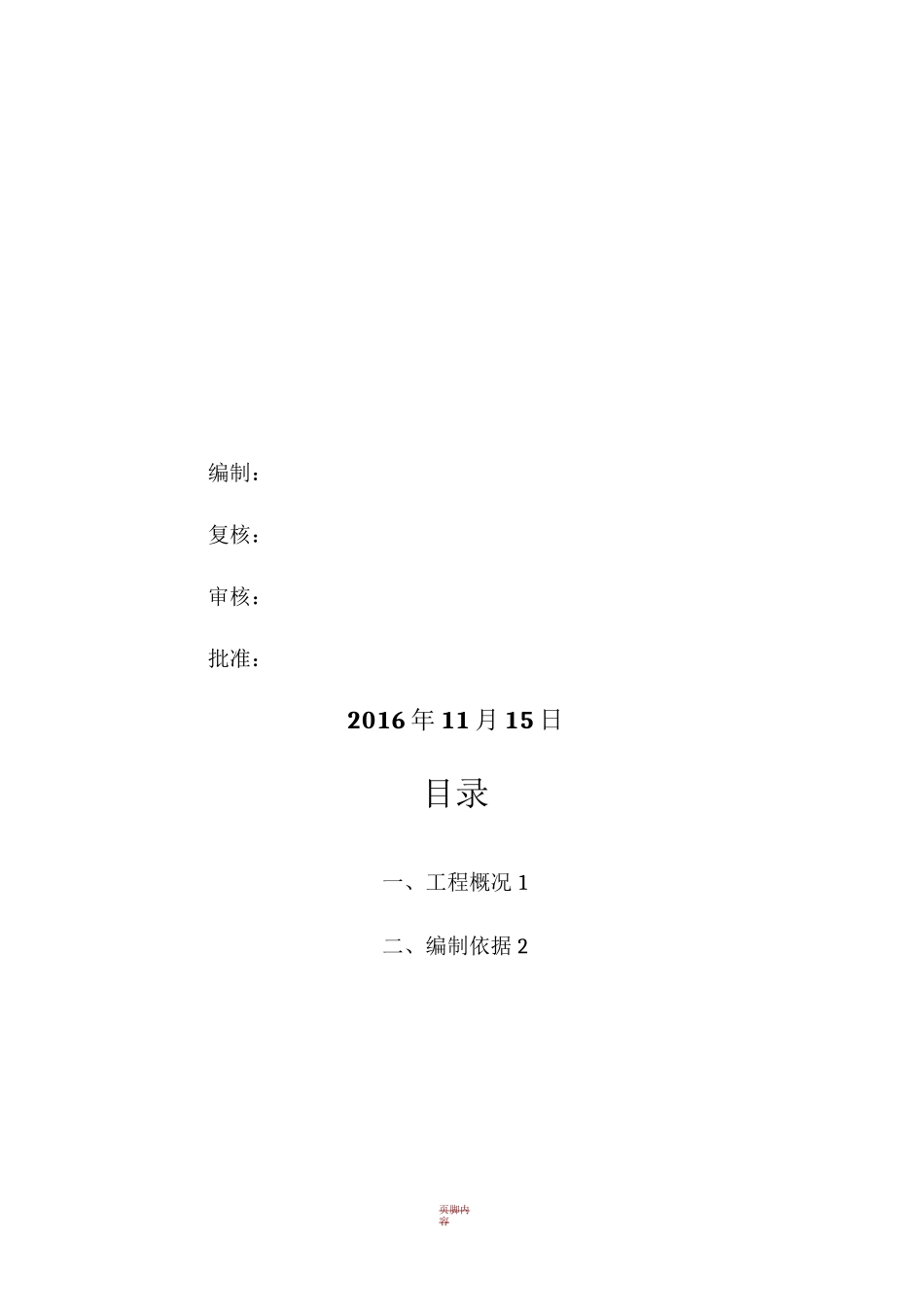

页脚内容G209宣恩县高罗乡绕镇公路桥梁工程龙河二桥支架专项施工页脚内容编制：复核：审核：批准：2016年11月15日目录一、工程概况1二、编制依据2页脚内容三、施工方法简介2四、地基处理3五、材料及人员计划3六、支架搭设、模板安装及预压4七、支架模板设计计算10八、支架搭设注意事项13九、支架安装要求14十、质量和安全保证措施15十-一、文明施工和环境保护18十二、应急预案20十三、冬季施工措施21附件：支架大样图22页脚内容支架专项施工方案一、工程概况1、地理位置宣恩县高罗乡龙河二桥位于宣恩县高罗乡龙河村，跨越龙河，此桥建成后，给两岸百姓出行及促进集镇经济和文化的发展带来便利条件。桥位区位于高罗乡居民生活集镇，两岸地形整体较缓，河谷呈宽缓的u型，其汇水面积较大。2、技术标准桥梁中心桩号为K0+525，桥跨全长47m，桥梁全宽为9m行车道+2X1.75m人行道，共计12.5m，设计荷载等级：公路I级。0#桥台、1#、2#桥墩基础采用钻孔灌注桩基础，桩基础入岩嵌入深度22.5桩基直径，3#桥台采用扩大基础，实体混凝土桥台台身。上构采用314米的现浇钢筋混凝土实心板，结构连续。通过调整铺装层厚度来实现桥面双向横坡。桥面铺装层采用1017cm厚C40防水混凝土。桥面纵坡为3.5%，桥面横坡为双向1.5%。桥台采用柱式台、桩基础，桥墩采用薄壁墩、桩基础。墩身厚度为0.8米，桥台桩基直径为1.2米，桥墩桩基直径为1.5米。上部构造为钢筋混凝土实心板，C30混凝土，板厚70cm。施工采用满堂式钢管支架现浇施工方法。3、地质情况页脚内容3.1、地形地貌本桥处于宣恩县属云贵高原延伸部分，地处武陵山和齐跃山的交接部位，县境东南部、中部和西北边缘，横旦着几条东北至西南走向的大山岭，形成许多台地、岗地、小型盆地、平坝、横状坡地和山谷、峡等地貌。区内浅部岩石节理裂隙发育，将表层岩体切割成碎块状、大块状。3.2、水文地质条件本项目属于南部沅江水系，河流较为平坦，水流量较大。桥位区地下水类型主要为第四系松散岩类孔隙水、溶隙水和基岩裂隙水三大类，多在雨季存在，径流短，排泄快，水量变化大且较贫乏。本项目区地下水主要接受大气降雨及溪沟水补给，地表水通过岩层层面，裂缝渗入地下，形成地下流径，于地形低洼处出露地表，汇入穿越桥位区的龙河中。地下水的水量变幅较大，旱季小，雨季增大，与大气降水量的关系密切。地下水对桥台施工影响较小。4、建设主体：建设单位：***********设计单位：***********监理单位：***********施工单位：***********、编制依据1.《投标文件》页脚内容2.《施工合同文件》3.《设计文件》4.《公路桥涵施工技术规范》(JTG/TF50-2011)5.《建筑施工安全检查标准》(JGJ59-2011)6.《扣件式钢管脚手架安全技术规范》(JGJ130-2001)7.《建筑地基基础设计规范》(GB50007-2011)8.《建筑施工高处作业安全技术规范》(JGJ80-91)9.《公路工程施工安全技术规范》(JTGF90-2015)10.其它相关技术文件资料三、施工方法简介本桥为现浇连续混凝土实心板桥梁，施工时采用扣件式满堂支架现浇施工工艺进行施工。施工时，现浇混凝土模板全部采用1.8mx0.9mx12mm木模板，支架采用扣件式满堂钢管支架，搭设完成后采用120%预压。四、地基处理本工程地基位于河床上，河床为砂砾石夹较大孤石，地基承载力相对较好。为了提高地基承载力的整体性，挖除含泥量较大的砂砾层，换填碎石并夯实。将河床调平后压实，再浇筑20cm厚C20混凝土，保证支架地面的稳定。为了防止河水将混凝土下砂砾洗空，在宽12.5m外靠上游则将河床挖页脚内容掘深度不小0・8m、深度不小于0.6m的沟槽并浇筑混凝土。五、材料及人员计划1、材料选用和质量要求钢管规格为O48X3.5mm钢管。钢管的端部切口应平整，禁止使用有明显变形、裂纹和严重绣蚀的钢管。扣件按现行国家标准《钢管支架扣件》（GB15831）的规定选用，且与钢管管径相配套的可锻铸铁扣件，严禁使用不合格的扣件。新扣件必须有出厂合格证、法定检测单位的测试报告和产品质量合格证，当对扣件质量有怀疑时，按现行国家标准《钢管支架扣件》（GB15831）的规定抽样检测。旧扣件使用前必须进行质量检查，有裂缝、变形、锈蚀的严禁使用，出现滑丝的螺栓必须...
