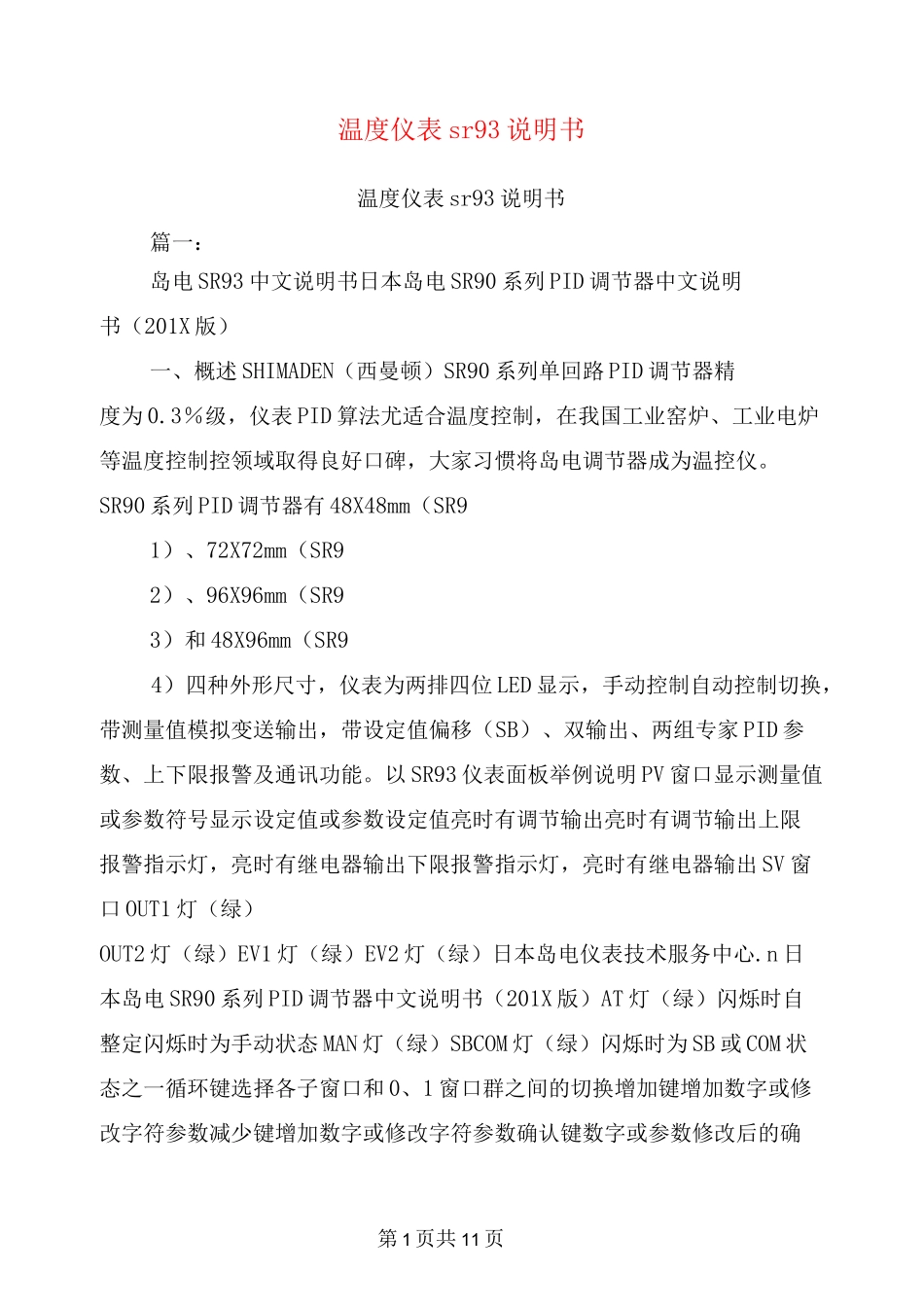

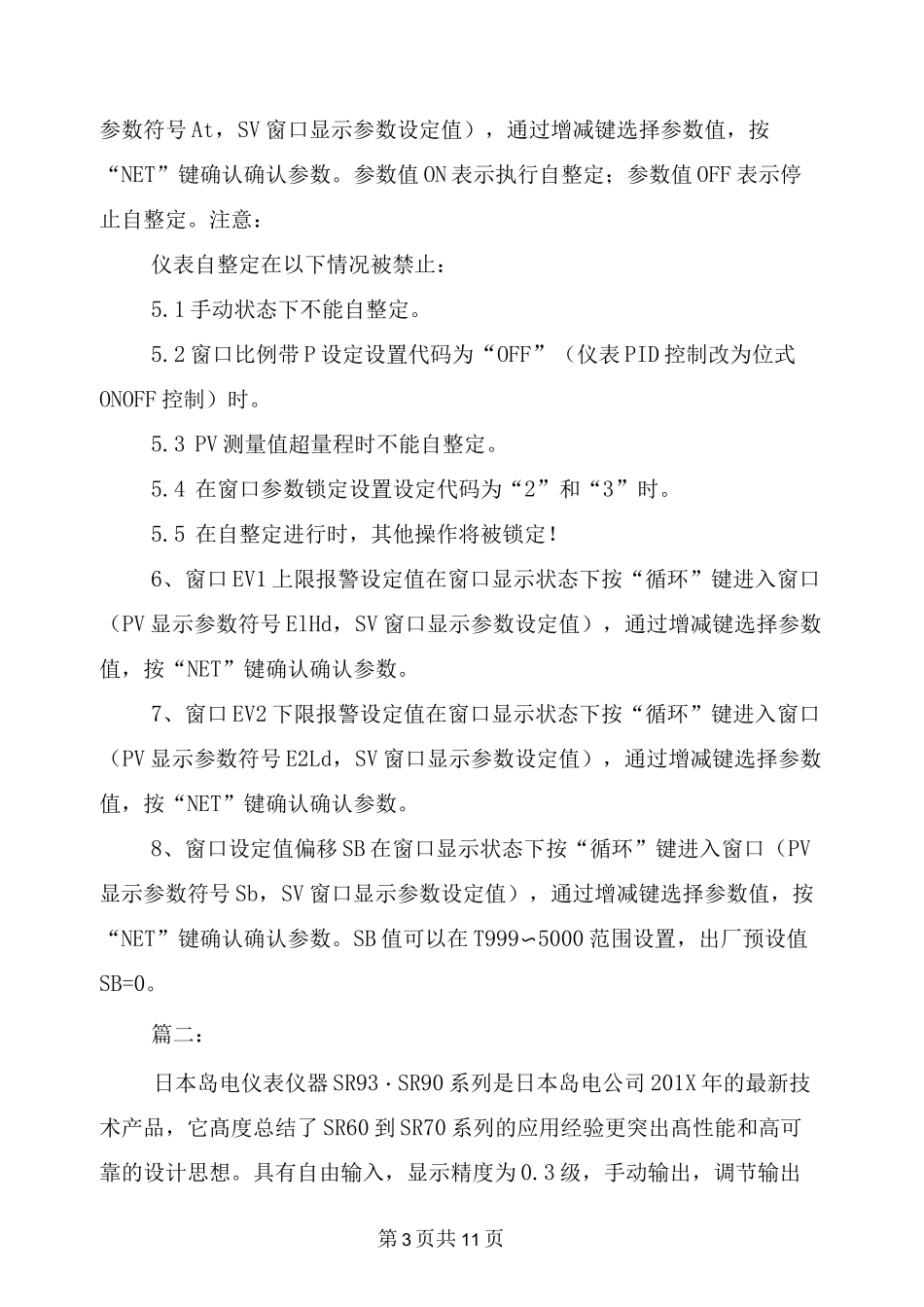

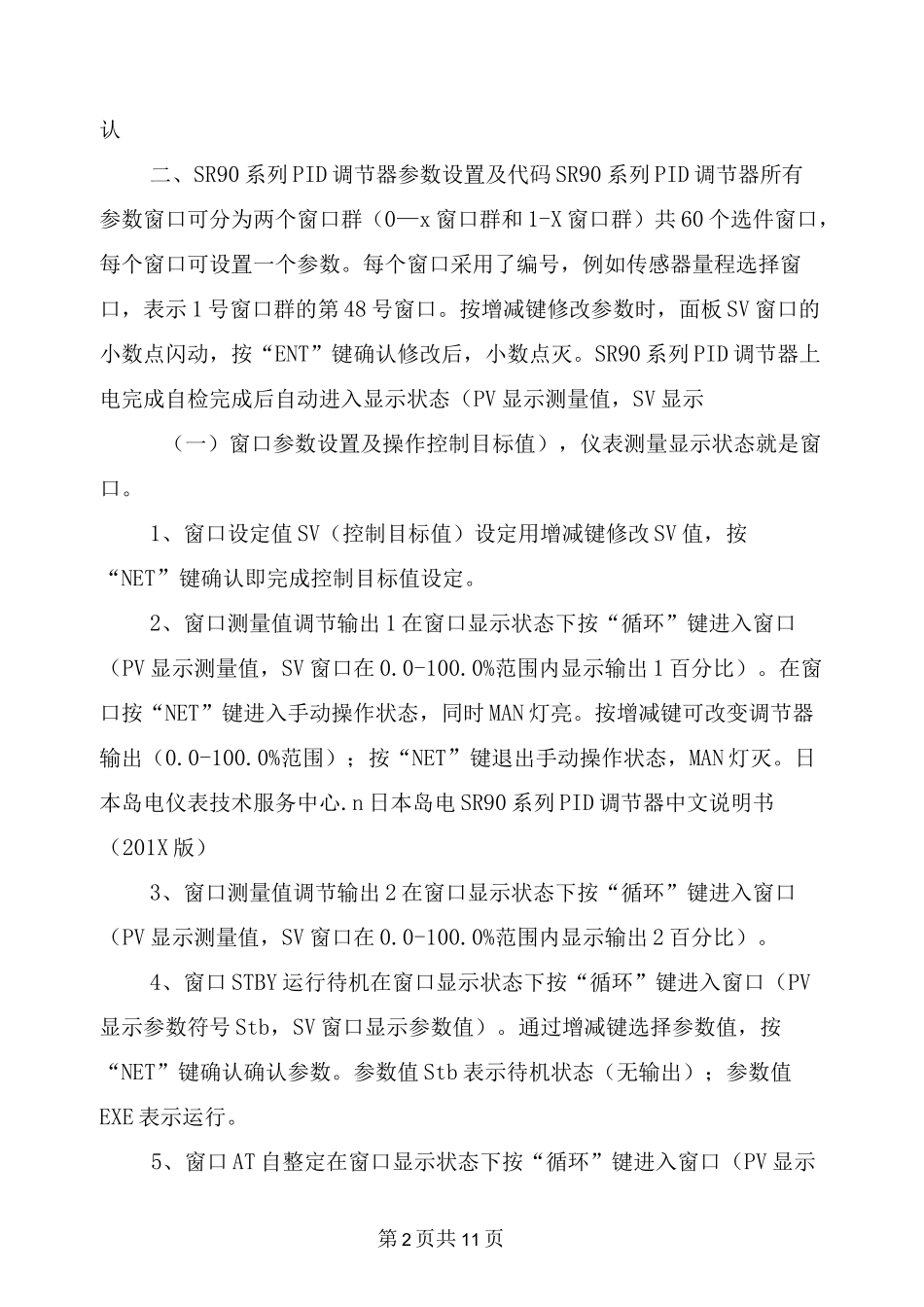

第1页共11页温度仪表sr93说明书温度仪表sr93说明书篇一：岛电SR93中文说明书日本岛电SR90系列PID调节器中文说明书（201X版）一、概述SHIMADEN（西曼顿）SR90系列单回路PID调节器精度为0.3％级，仪表PID算法尤适合温度控制，在我国工业窑炉、工业电炉等温度控制控领域取得良好口碑，大家习惯将岛电调节器成为温控仪。SR90系列PID调节器有48X48mm（SR91）、72X72mm（SR92）、96X96mm（SR93）和48X96mm（SR94）四种外形尺寸，仪表为两排四位LED显示，手动控制自动控制切换，带测量值模拟变送输出，带设定值偏移（SB）、双输出、两组专家PID参数、上下限报警及通讯功能。以SR93仪表面板举例说明PV窗口显示测量值或参数符号显示设定值或参数设定值亮时有调节输出亮时有调节输出上限报警指示灯，亮时有继电器输出下限报警指示灯，亮时有继电器输出SV窗口OUT1灯（绿）OUT2灯（绿）EV1灯（绿）EV2灯（绿）日本岛电仪表技术服务中心.n日本岛电SR90系列PID调节器中文说明书（201X版）AT灯（绿）闪烁时自整定闪烁时为手动状态MAN灯（绿）SBCOM灯（绿）闪烁时为SB或COM状态之一循环键选择各子窗口和0、1窗口群之间的切换增加键增加数字或修改字符参数减少键增加数字或修改字符参数确认键数字或参数修改后的确第2页共11页认二、SR90系列PID调节器参数设置及代码SR90系列PID调节器所有参数窗口可分为两个窗口群（0—x窗口群和1-X窗口群）共60个选件窗口，每个窗口可设置一个参数。每个窗口采用了编号，例如传感器量程选择窗口，表示1号窗口群的第48号窗口。按增减键修改参数时，面板SV窗口的小数点闪动，按“ENT”键确认修改后，小数点灭。SR90系列PID调节器上电完成自检完成后自动进入显示状态（PV显示测量值，SV显示（一）窗口参数设置及操作控制目标值），仪表测量显示状态就是窗口。1、窗口设定值SV（控制目标值）设定用增减键修改SV值，按“NET”键确认即完成控制目标值设定。2、窗口测量值调节输出1在窗口显示状态下按“循环”键进入窗口（PV显示测量值，SV窗口在0.0-100.0%范围内显示输出1百分比）。在窗口按“NET”键进入手动操作状态，同时MAN灯亮。按增减键可改变调节器输出（0.0-100.0%范围）；按“NET”键退出手动操作状态，MAN灯灭。日本岛电仪表技术服务中心.n日本岛电SR90系列PID调节器中文说明书（201X版）3、窗口测量值调节输出2在窗口显示状态下按“循环”键进入窗口（PV显示测量值，SV窗口在0.0-100.0%范围内显示输出2百分比）。4、窗口STBY运行待机在窗口显示状态下按“循环”键进入窗口（PV显示参数符号Stb，SV窗口显示参数值）。通过增减键选择参数值，按“NET”键确认确认参数。参数值Stb表示待机状态（无输出）；参数值EXE表示运行。5、窗口AT自整定在窗口显示状态下按“循环”键进入窗口（PV显示第3页共11页参数符号At，SV窗口显示参数设定值），通过增减键选择参数值，按“NET”键确认确认参数。参数值ON表示执行自整定；参数值OFF表示停止自整定。注意：仪表自整定在以下情况被禁止：5.1手动状态下不能自整定。5.2窗口比例带P设定设置代码为“OFF”（仪表PID控制改为位式ONOFF控制）时。5.3PV测量值超量程时不能自整定。5.4在窗口参数锁定设置设定代码为“2”和“3”时。5.5在自整定进行时，其他操作将被锁定！6、窗口EV1上限报警设定值在窗口显示状态下按“循环”键进入窗口（PV显示参数符号ElHd，SV窗口显示参数设定值），通过增减键选择参数值，按“NET”键确认确认参数。7、窗口EV2下限报警设定值在窗口显示状态下按“循环”键进入窗口（PV显示参数符号E2Ld，SV窗口显示参数设定值），通过增减键选择参数值，按“NET”键确认确认参数。8、窗口设定值偏移SB在窗口显示状态下按“循环”键进入窗口（PV显示参数符号Sb，SV窗口显示参数设定值），通过增减键选择参数值，按“NET”键确认确认参数。SB值可以在T999〜5000范围设置，出厂预设值SB=0。篇二：日本岛电仪表仪器SR93・SR90系列是日本岛电公司201X年的最新技术产品，它髙度总结了SR60到SR70系列的应用经验更突出髙性能和高可靠的设计思想。具有自由输入，显示精度为0.3级，手动输出，调节输出第4页共11页限幅，...
