城市道路交通安全设施设置规范VIP免费

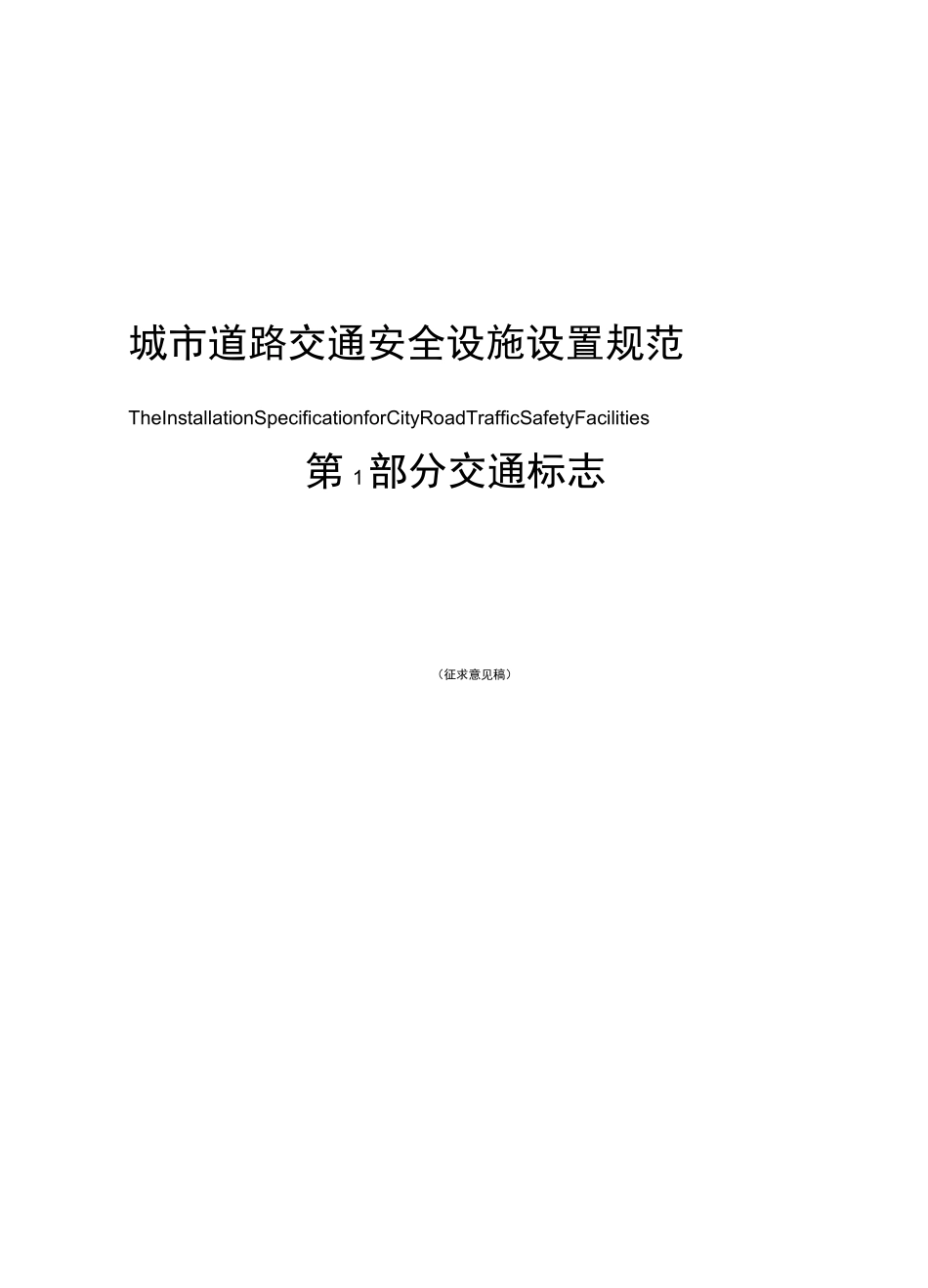

城市道路交通安全设施设置规范_第1页
1/25

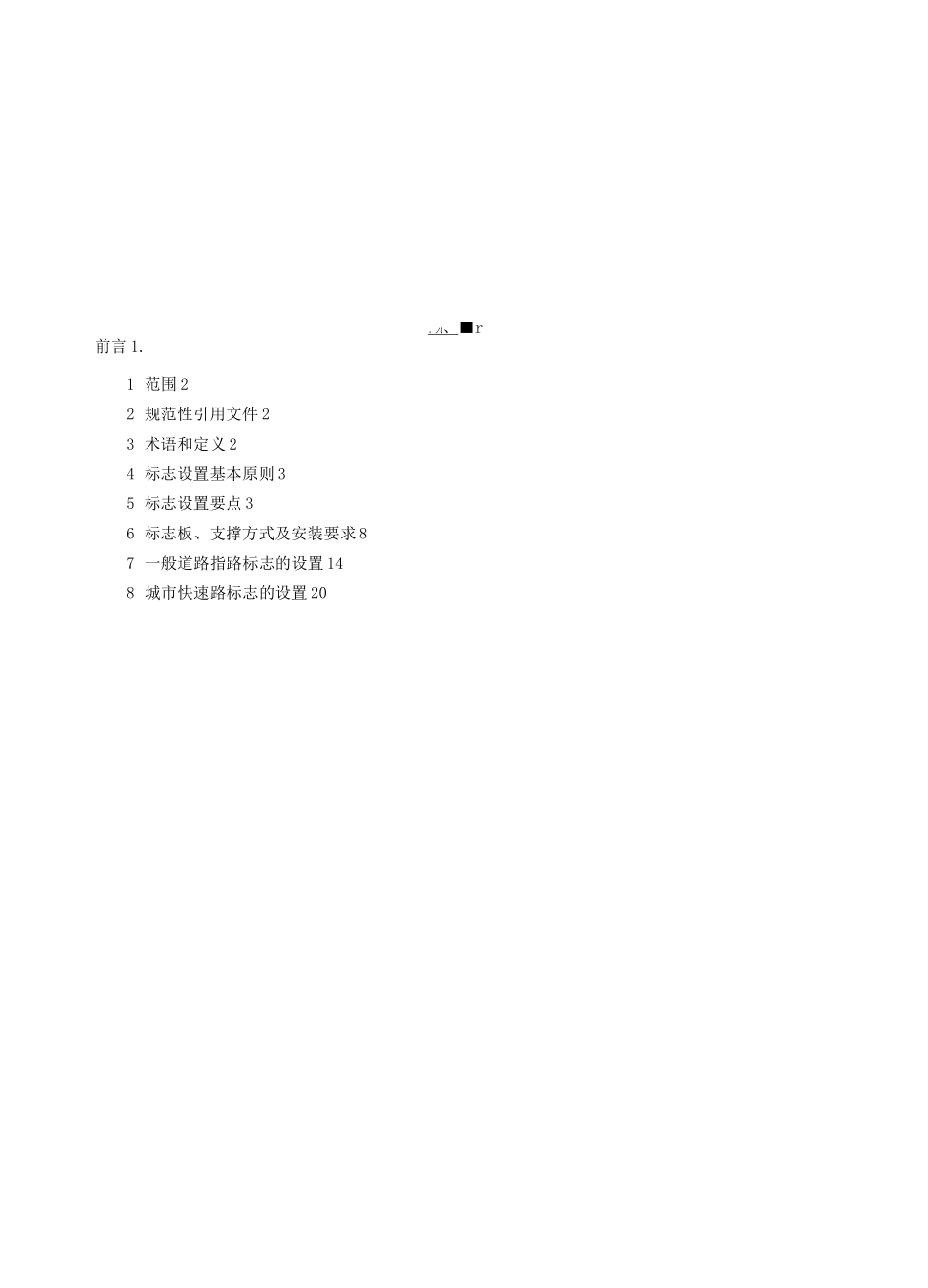

城市道路交通安全设施设置规范_第2页
2/25

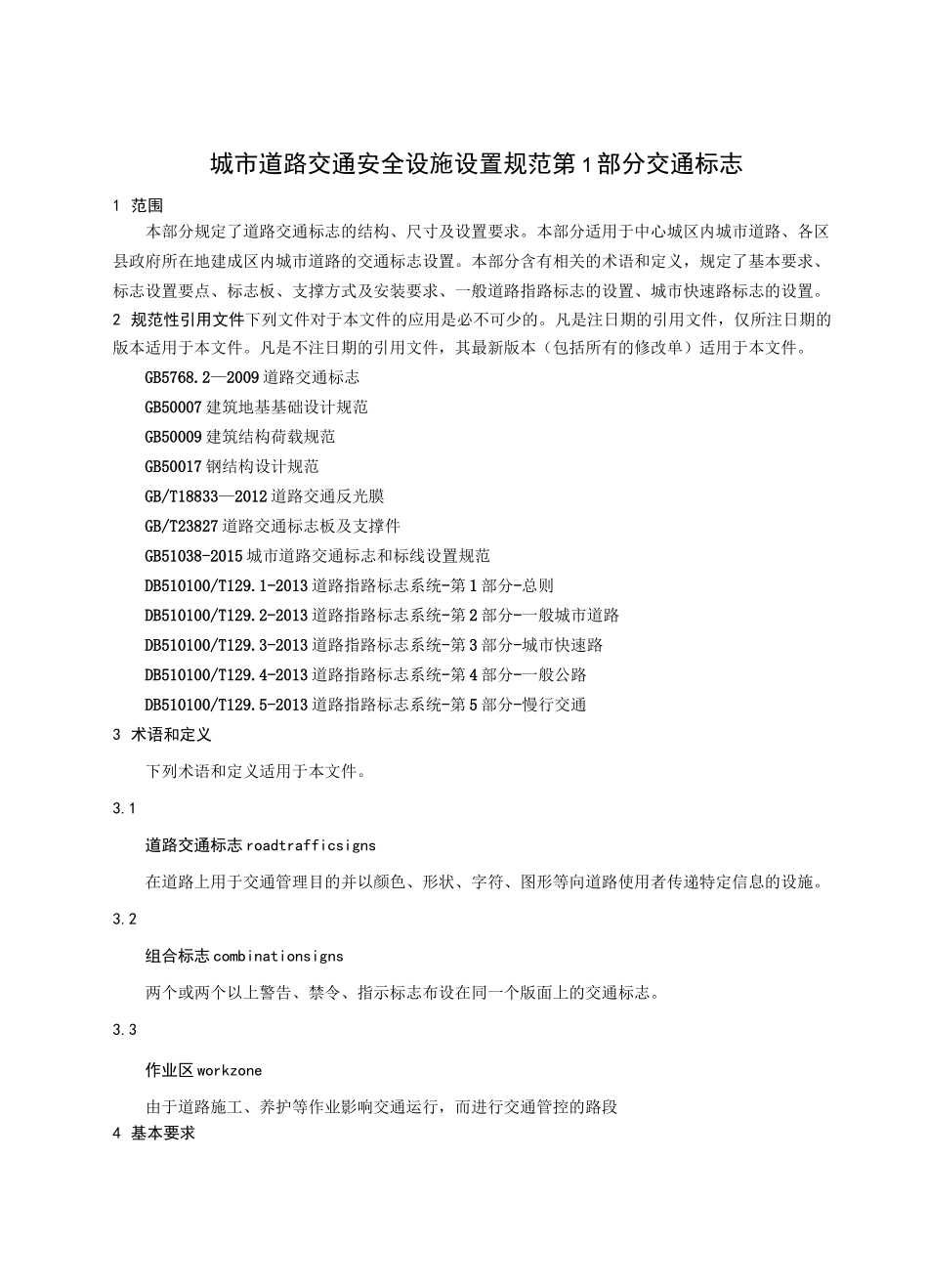

城市道路交通安全设施设置规范_第3页
3/25
城市道路交通安全设施设置规范TheInstallationSpecificationforCityRoadTrafficSafetyFacilities第1部分交通标志(征求意见稿)、八、■r前言1.1范围22规范性引用文件23术语和定义24标志设置基本原则35标志设置要点36标志板、支撑方式及安装要求87一般道路指路标志的设置148城市快速路标志的设置20城市道路交通安全设施设置规范第1部分交通标志1范围本部分规定了道路交通标志的结构、尺寸及设置要求。本部分适用于中心城区内城市道路、各区县政府所在地建成区内城市道路的交通标志设置。本部分含有相关的术语和定义,规定了基本要求、标志设置要点、标志板、支撑方式及安装要求、一般道路指路标志的设置、城市快速路标志的设置。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB5768.2—2009道路交通标志GB50007建筑地基基础设计规范GB50009建筑结构荷载规范GB50017钢结构设计规范GB/T18833—2012道路交通反光膜GB/T23827道路交通标志板及支撑件GB51038-2015城市道路交通标志和标线设置规范DB510100/T129.1-2013道路指路标志系统-第1部分-总则DB510100/T129.2-2013道路指路标志系统-第2部分-一般城市道路DB510100/T129.3-2013道路指路标志系统-第3部分-城市快速路DB510100/T129.4-2013道路指路标志系统-第4部分-一般公路DB510100/T129.5-2013道路指路标志系统-第5部分-慢行交通3术语和定义下列术语和定义适用于本文件。3.1道路交通标志roadtrafficsigns在道路上用于交通管理目的并以颜色、形状、字符、图形等向道路使用者传递特定信息的设施。3.2组合标志combinationsigns两个或两个以上警告、禁令、指示标志布设在同一个版面上的交通标志。3.3作业区workzone由于道路施工、养护等作业影响交通运行,而进行交通管控的路段4基本要求4.1交通标志不应传递与道路交通无关的信息。4.2同一版面中的禁令或指示标志的数量不应多于4种;快速路、隧道、特大桥路段的入口处,同一版面中的禁令或指示标志的数量不应多于6种。安装在同一支撑结构上标志不应超过4个,并应按禁令、指示、警告的顺序,先上后下、先左后右排列;同类标志的设置顺序,应按提示信息的重要程度排列。4.3圆形标志版面直径为1.0m(立柱安装的为0.8m),三角形边长为0.9m,八角形标志外径为0.8m。4.4交通标志的汉字、拼音字母、拉丁字母、数字等采用道路交通标志字体(简体)。4.5标志及支撑结构的竖向及横向最小净空应满足:悬臂类标志板及悬臂结构下缘至路面的最小净空高度应大于5.5m,人行道上立柱类标志板及立柱结构下缘至人行道路面的最小净空高度应大于2.5m;位于路侧的各类标志板边缘及标志支撑结构边缘至车行道路面边缘的侧向距离,应大于或等于0.25m。4.6标志的支撑结构(标志杆)应采用立柱为标准深灰色CD-001(色标为C0M0Y0K66)/横臂为标准浅灰色CD-002(色标为C0M0Y0K47)。标志板背面颜色与所附载体颜色一致。同一路段,同类标志支撑方式宜保持一致。4.7城市道路上的标志采用GB/T18833-2012中W类微棱镜型反光膜,城市快速路、高速公路上的标志采用GB/T18833-2012中V类微棱镜型反光膜。4.8交通工程开工前应由建设业主主持,设计、主管、接养和施工、监理、过控、审计等单位负责人参加的技术交底会议。4.9建设业主应向市、区级民政部门征询道路的标准命名,不得在指路标志版面中出现“规划道路”或路的工程名称,无法核实的道路名称可暂缓实施。根据具体情况可以前期预留标志基础,待道路名称确定后再设置路口指路标志。指路标志牌部分道路名称为规划道路、工程名称或无法核实名称时应实施版面其他确认的道路名称,仅对应的规划道路名称、工程名称或无法核实的名称暂不体现。5标志设置要点5.1基本原则5.1.1严格符合GB5768.2和GB51038的规定分类设置交通标志,从路段进入路口依次为:指路标志(距路口停止线80-120米处设置)、车道行驶方向标志(设置在车道发生变化前,原则上距路口停止线30-40米处设置)、禁止行驶方向标志(距路口停止线30-40米处设置,可与车道行驶方向标...
