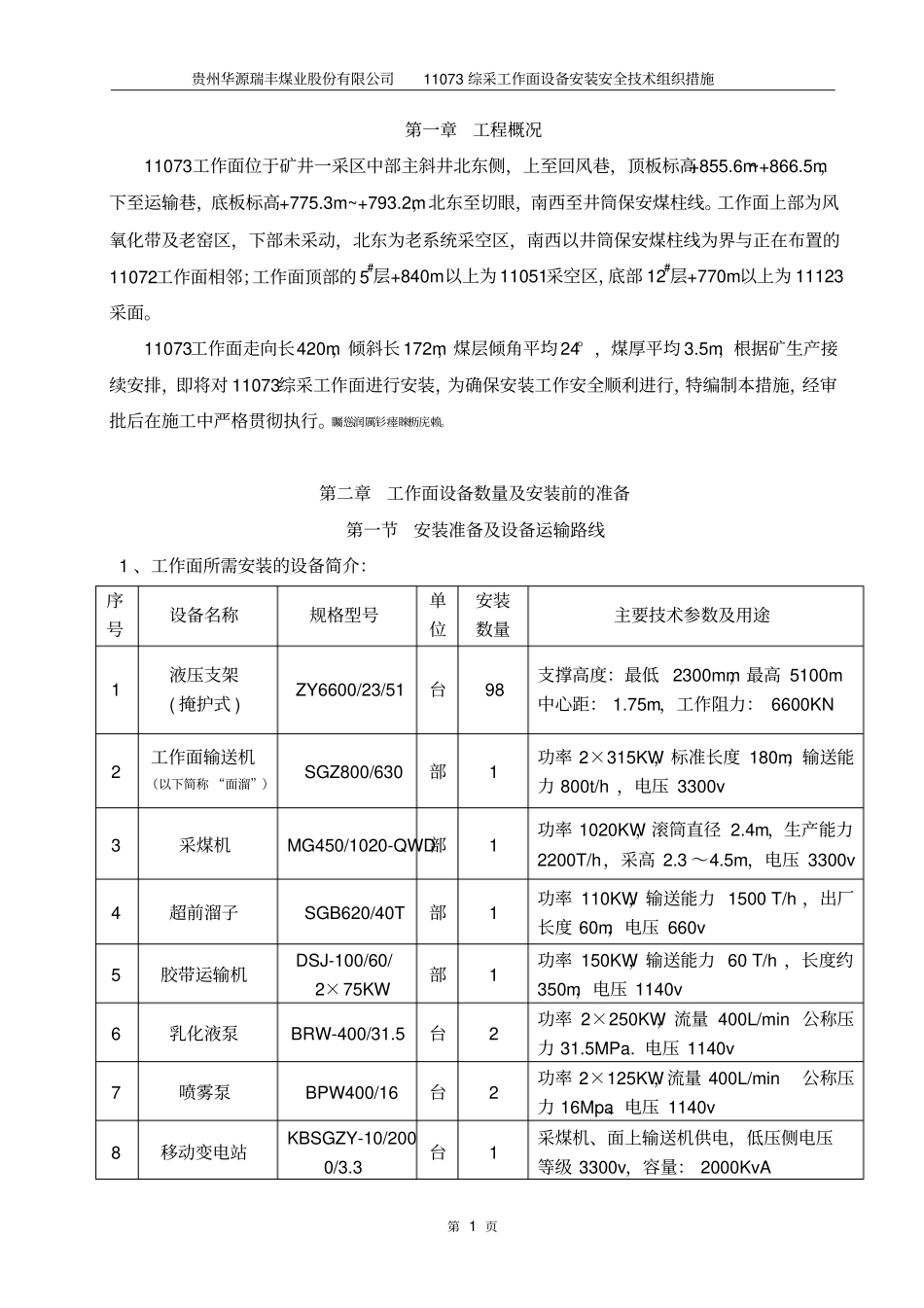

贵州华源瑞丰煤业股份有限公司11073综采工作面设备安装安全技术组织措施第1页第一章工程概况11073工作面位于矿井一采区中部主斜井北东侧，上至回风巷，顶板标高+855.6m~+866.5m，下至运输巷，底板标高+775.3m~+793.2m，北东至切眼，南西至井筒保安煤柱线。工作面上部为风氧化带及老窑区，下部未采动，北东为老系统采空区，南西以井筒保安煤柱线为界与正在布置的11072工作面相邻；工作面顶部的5#层+840m以上为11051采空区，底部12#层+770m以上为11123采面。11073工作面走向长420m，倾斜长172m，煤层倾角平均24°，煤厚平均3.5m，根据矿生产接续安排，即将对11073综采工作面进行安装，为确保安装工作安全顺利进行，特编制本措施，经审批后在施工中严格贯彻执行。矚慫润厲钐瘗睞枥庑赖。第二章工作面设备数量及安装前的准备第一节安装准备及设备运输路线1、工作面所需安装的设备简介：序号设备名称规格型号单位安装数量主要技术参数及用途1液压支架(掩护式)ZY6600/23/51台98支撑高度：最低2300mm，最高5100m中心距：1.75m，工作阻力：6600KN2工作面输送机（以下简称“面溜”）SGZ800/630部1功率2×315KW，标准长度180m，输送能力800t/h，电压3300v3采煤机MG450/1020-QWD部1功率1020KW，滚筒直径2.4m，生产能力2200T/h，采高2.3～4.5m，电压3300v4超前溜子SGB620/40T部1功率110KW，输送能力1500T/h，出厂长度60m，电压660v5胶带运输机DSJ-100/60/2×75KW部1功率150KW，输送能力60T/h，长度约350m，电压1140v6乳化液泵BRW-400/31.5台2功率2×250KW，流量400L/min公称压力31.5MPa.电压1140v7喷雾泵BPW400/16台2功率2×125KW，流量400L/min公称压力16Mpa、电压1140v8移动变电站KBSGZY-10/2000/3.3台1采煤机、面上输送机供电，低压侧电压等级3300v，容量：2000KvA贵州华源瑞丰煤业股份有限公司11073综采工作面设备安装安全技术组织措施第2页序号设备名称规格型号单位安装数量主要技术参数及用途9移动变电站KBSGZY-10/1250/1.14台1乳化泵站、喷雾泵，胶带输送机供电，低压侧电压等级1140v，容量：1250KvA10移动变电站KBSGZY-10/500/1.14台1乳化泵站、喷雾泵备用电源，低压侧电压等级1140v，容量：500KvA11K8组合开关QJZ2-1600/3.3-8台1控制采煤机、面上输送机，额定总电流：1600A，电压3300v，输出路数8路12K6组合开关QJZ2-1600/1140-6台1控制乳化泵站、喷雾泵额定总电流：1600A，电压1140v，输出路数6路13双速多用绞车JSDB-30台111073运输上山提升运输，功率：75KW电压660v，慢速最小牵引力：470KN14双速多用绞车JSDB-19台211073切眼上出口联合运输安装，功率：45KW电压660v，慢速最小牵引力：190KN15回柱绞车JH-20A台2运输线路辅助绞车，功率：22KW电压660v，慢速最小牵引力：200KN16无极绳绞车SQ-120/132P台111073回巷运输，功率：132KW电压660v，牵引力：120KN17蓄电瓶机车CTY8/6GB台1用于一区段轨道石门至11073运输上山平台运输，粘重P=8T最大牵引力：120kN18无绳泄漏通讯台1作为运输沿线通讯19讯号照明综保ZBZ-4.0台3用于运输线路及运巷照明或通讯，电压127v，功率：4KvA2、安装前的准备工作：(1)、安装乳化液泵站、供、回液管路及移动变电站；乳化液泵站及移动变供、回液管路从乳化液泵站经运巷到切眼，管路内径为Φ32mm。聞創沟燴鐺險爱氇谴净。(2)、绞车安装位置及型号见11073综采工作面支架运输线路及安装调向示意图。(3)、切眼下口第一台支架中心线与运巷超前溜子中心线的距离为1.3m。(4)、地面检修好所需安装的各种设备，设备检修必须保证检修质量，检修完后由机电设备组验收合格后方可入井安装。残骛楼諍锩瀨濟溆塹籟。(5)、运送支架、溜子、煤机等设备大件前，必须对沿途巷道、电缆、风水管路等进行全面检查，并用模型支架进行一次模拟运输，确认安全后方可进行实地运输。酽锕极額閉镇桧猪訣锥。(6)、支架必须用专用平板车进行装车运输；装车时，支架降到最低高度，各管路用8#铁丝捆贵州华源瑞丰煤业股份有限公司11073综采工作面设备安装安全技术组织措施第3页绑扎实，支架装车后不得偏斜，并用专用紧固件将支架固定在平板车上。彈贸摄尔霁毙攬砖卤庑。(7)、溜子、煤机等大件...
