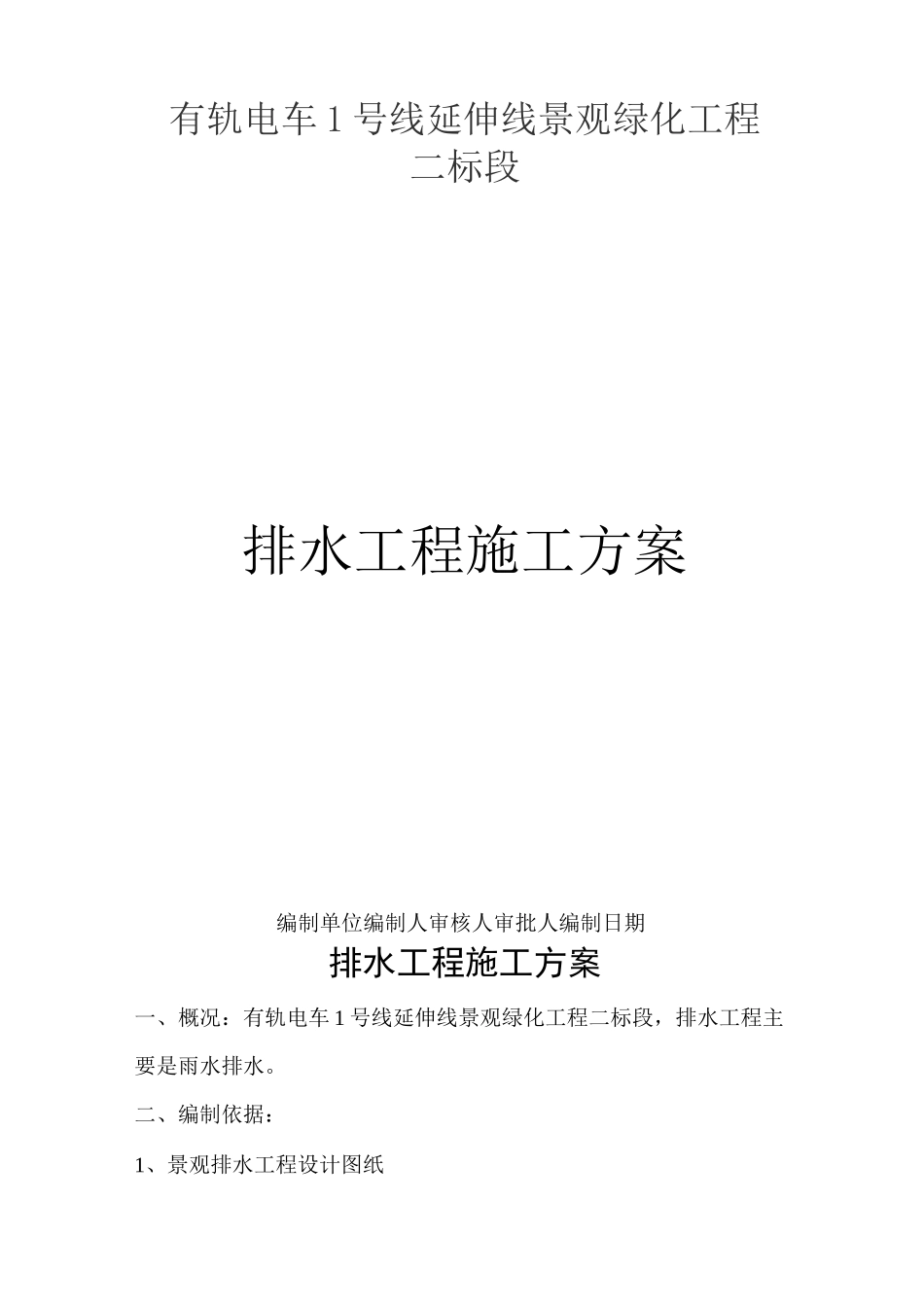

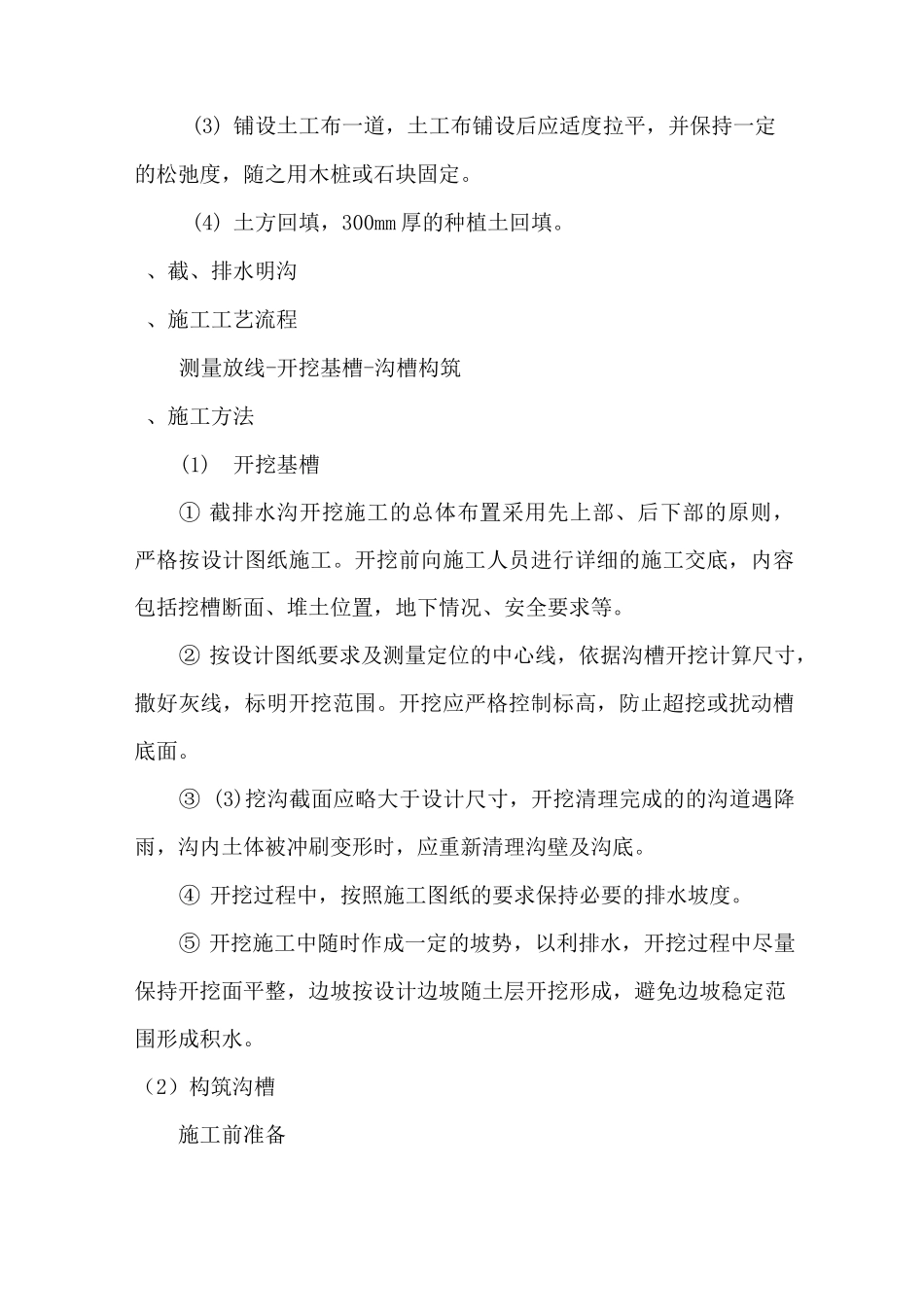

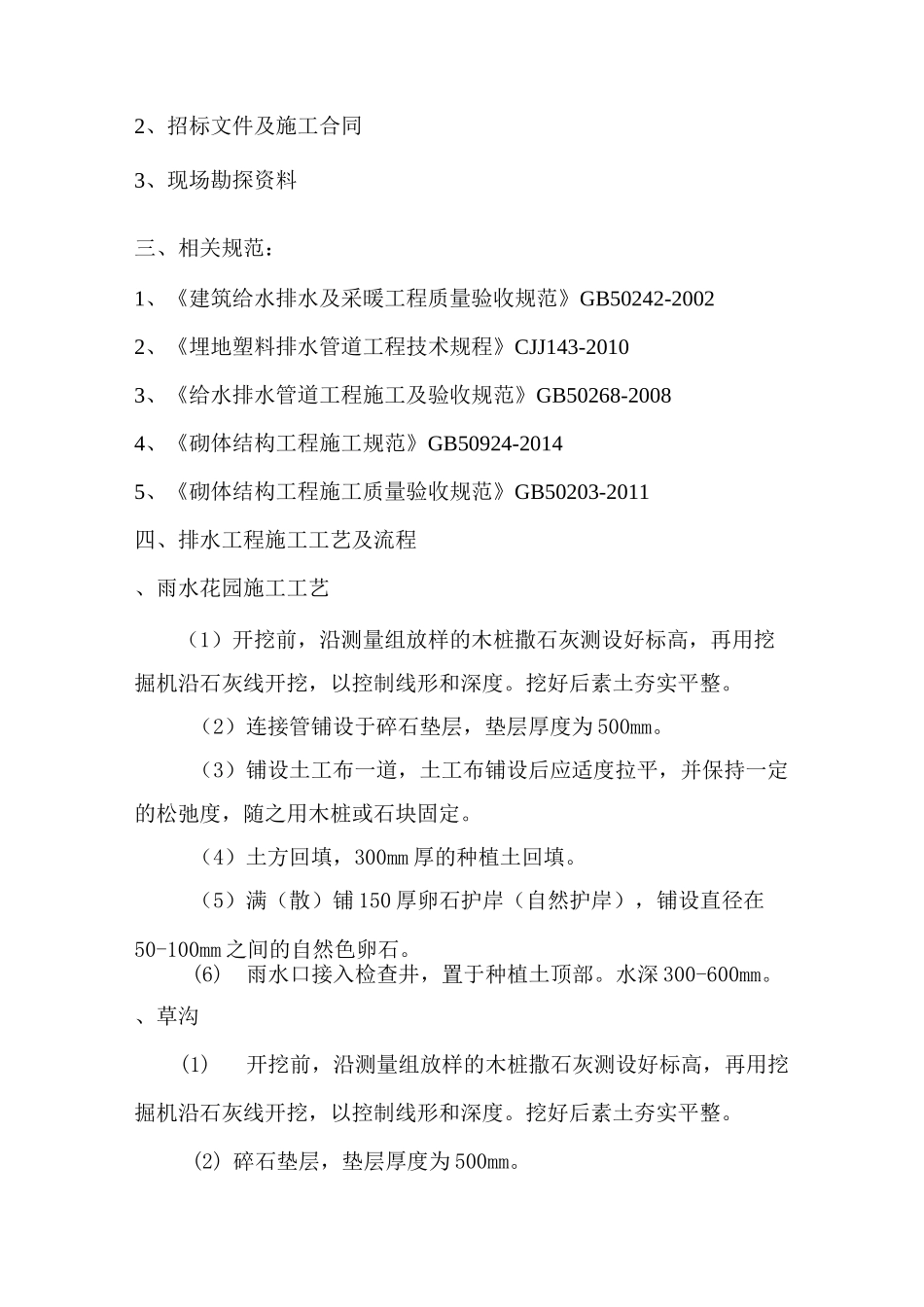

有轨电车1号线延伸线景观绿化工程二标段排水工程施工方案编制单位编制人审核人审批人编制日期排水工程施工方案一、概况：有轨电车1号线延伸线景观绿化工程二标段，排水工程主要是雨水排水。二、编制依据：1、景观排水工程设计图纸2、招标文件及施工合同3、现场勘探资料三、相关规范：1、《建筑给水排水及采暖工程质量验收规范》GB50242-20022、《埋地塑料排水管道工程技术规程》CJJ143-20103、《给水排水管道工程施工及验收规范》GB50268-20084、《砌体结构工程施工规范》GB50924-20145、《砌体结构工程施工质量验收规范》GB50203-2011四、排水工程施工工艺及流程、雨水花园施工工艺（1）开挖前，沿测量组放样的木桩撒石灰测设好标高，再用挖掘机沿石灰线开挖，以控制线形和深度。挖好后素土夯实平整。（2）连接管铺设于碎石垫层，垫层厚度为500mm。（3）铺设土工布一道，土工布铺设后应适度拉平，并保持一定的松弛度，随之用木桩或石块固定。（4）土方回填，300mm厚的种植土回填。（5）满（散）铺150厚卵石护岸（自然护岸），铺设直径在50-100mm之间的自然色卵石。(6)雨水口接入检查井，置于种植土顶部。水深300-600mm。、草沟(1)开挖前，沿测量组放样的木桩撒石灰测设好标高，再用挖掘机沿石灰线开挖，以控制线形和深度。挖好后素土夯实平整。(2)碎石垫层，垫层厚度为500mm。(3)铺设土工布一道，土工布铺设后应适度拉平，并保持一定的松弛度，随之用木桩或石块固定。(4)土方回填，300mm厚的种植土回填。、截、排水明沟、施工工艺流程测量放线-开挖基槽-沟槽构筑、施工方法(1)开挖基槽①截排水沟开挖施工的总体布置采用先上部、后下部的原则，严格按设计图纸施工。开挖前向施工人员进行详细的施工交底，内容包括挖槽断面、堆土位置，地下情况、安全要求等。②按设计图纸要求及测量定位的中心线，依据沟槽开挖计算尺寸，撒好灰线，标明开挖范围。开挖应严格控制标高，防止超挖或扰动槽底面。③(3)挖沟截面应略大于设计尺寸，开挖清理完成的的沟道遇降雨，沟内土体被冲刷变形时，应重新清理沟壁及沟底。④开挖过程中，按照施工图纸的要求保持必要的排水坡度。⑤开挖施工中随时作成一定的坡势，以利排水，开挖过程中尽量保持开挖面平整，边坡按设计边坡随土层开挖形成，避免边坡稳定范围形成积水。（2）构筑沟槽施工前准备①选择合格所需的原材料，包括碎石、砂、水泥、模板等应符合施工图纸及其有关技术要求。②设备的准备：砼搅拌机及相关配套辅助设备工具提前准备。③测量放样：在排水工程开工前对其所处位置的原地面进行复测，以核实图纸上结构物尺寸、形状和基础标高是否符合实际。复测结果应做详细记录，经监理工程师批准后方可施工。（3）施工方法1）按照设计要求，排水工程沟（绿化带排水沟）身采用人工开挖，素土夯实密实度$93%，往上是100厚碎石垫层，100厚C15混凝土垫层，沟底用20厚1:2水泥砂浆找平，内参5%防水剂，纵坡%。用水泥砂浆MU10砖砌体砌成沟槽，沟槽两侧用20厚1:2水泥砂浆刷面，120厚C25细石混凝土压顶,400*600*60预制混凝土盖板,50x50x5预埋镀锌角钢，通长镀锌插脚，?6内伸80mm。2）按照设计要求，排水工程沟（木平台排水沟）身采用人工开挖，土夯实密实度$93%，往上是100厚碎石垫层，100厚C15混凝土垫层，沟底用20厚1:2水泥砂浆找平，内参5%防水剂，纵坡%。用水泥砂浆MU10砖砌体砌成沟槽，沟槽两侧用20厚1:2水泥砂浆刷面，沟槽上方即木平台铺面。3）截、排水沟尽可能平顺，不出现反坡，必要时可采用沟底加厚垫层或局部浅层开挖方式来确保排水沟底纵坡。4）方形溢流口：沟身采用人工开挖，素土夯实，往上是100厚碎石垫层，100厚C15混凝土垫层，用M10水泥砂浆MU10砖砌体砌成沟槽，1:2防水砂浆填缝。槽内设DN200UPVC排水管，沟槽两侧用10厚1:2水泥砂浆刷面，内参5%防水剂，60厚C20钢筋混凝土浇筑盖座，最后是600*360*140mm方形铁铸溢流口。5）软式透水管：开挖沟槽，素土夯实，用土工布包裹300*300碎石滤层，滤层内置直径150软式透水管。往上是土层，表面是蓄水浅草沟。6）植草沟：挖凹形沟槽，夯实，往上是200厚碎石垫层，铺设土工布，200厚种植土。沟水面深度3...
